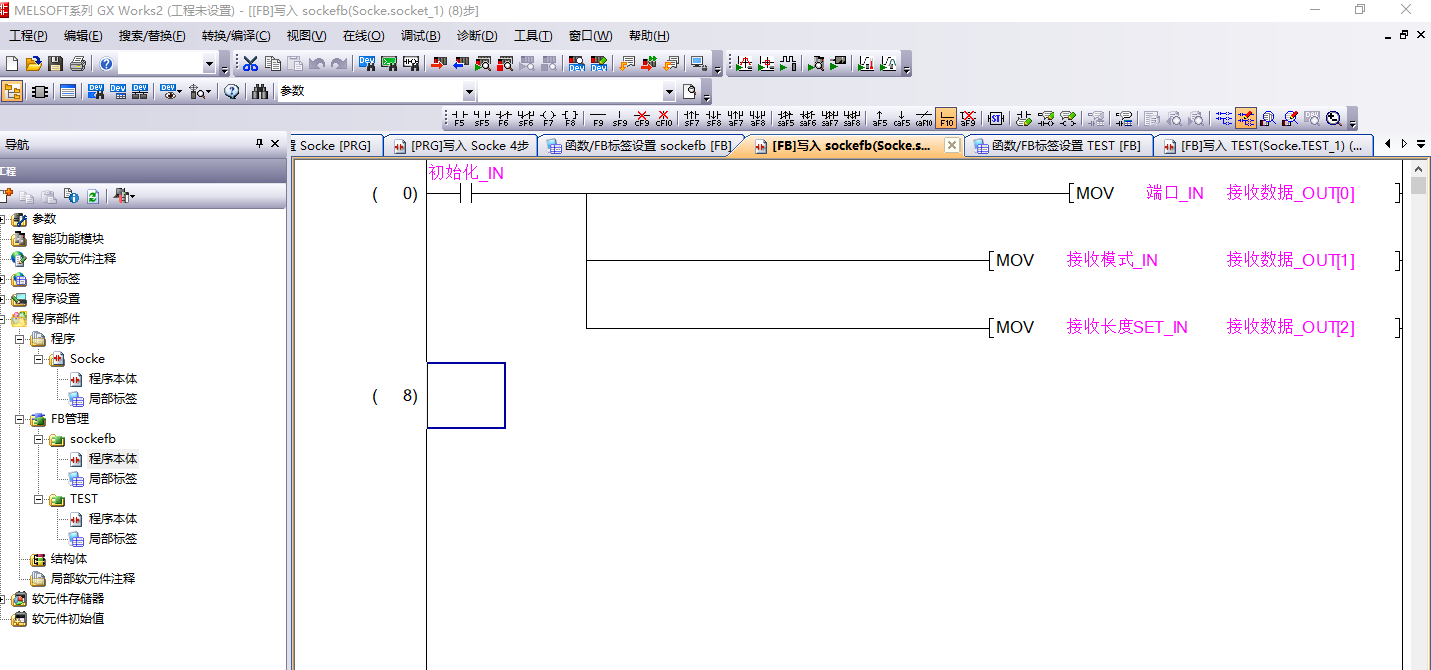

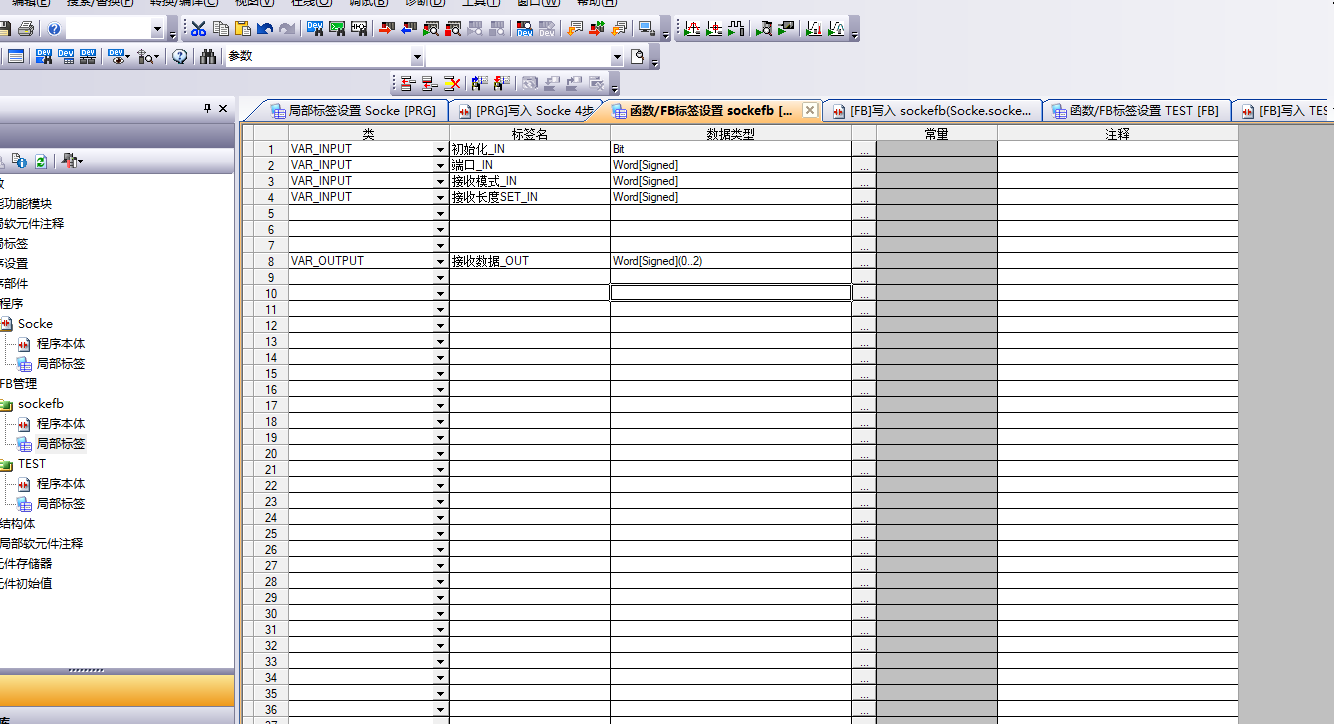

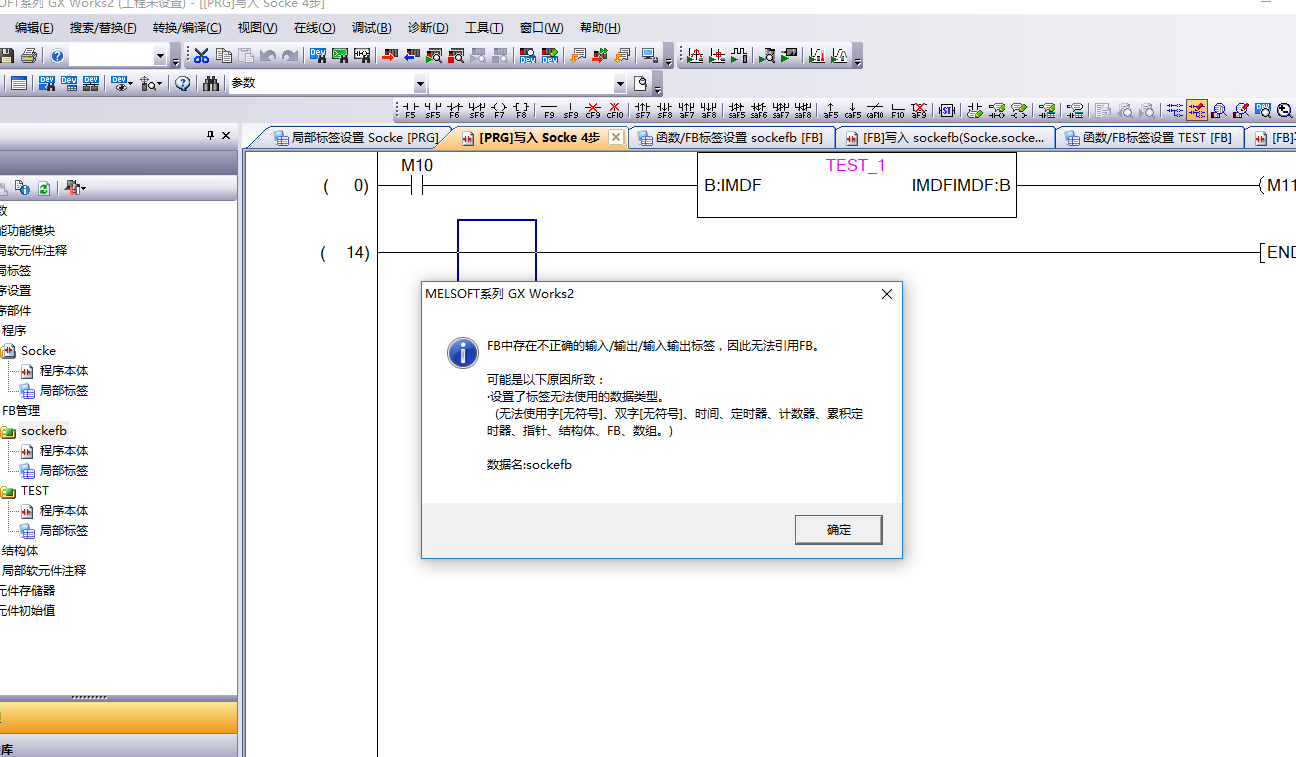

在FB塊中，OUTPUT 用了數組后提示有不正確的標簽，拖不到梯形圖中去

定義輸出的是一個數組，實際輸出的不是數組，不是這樣玩的

引用

引用第1樓w45062099于2019-08-02 17:01發表的  :
定義輸出的是一個數組，實際輸出的不是數組，不是這樣玩的

請教下，我如果想輸出數應該怎樣去定義？

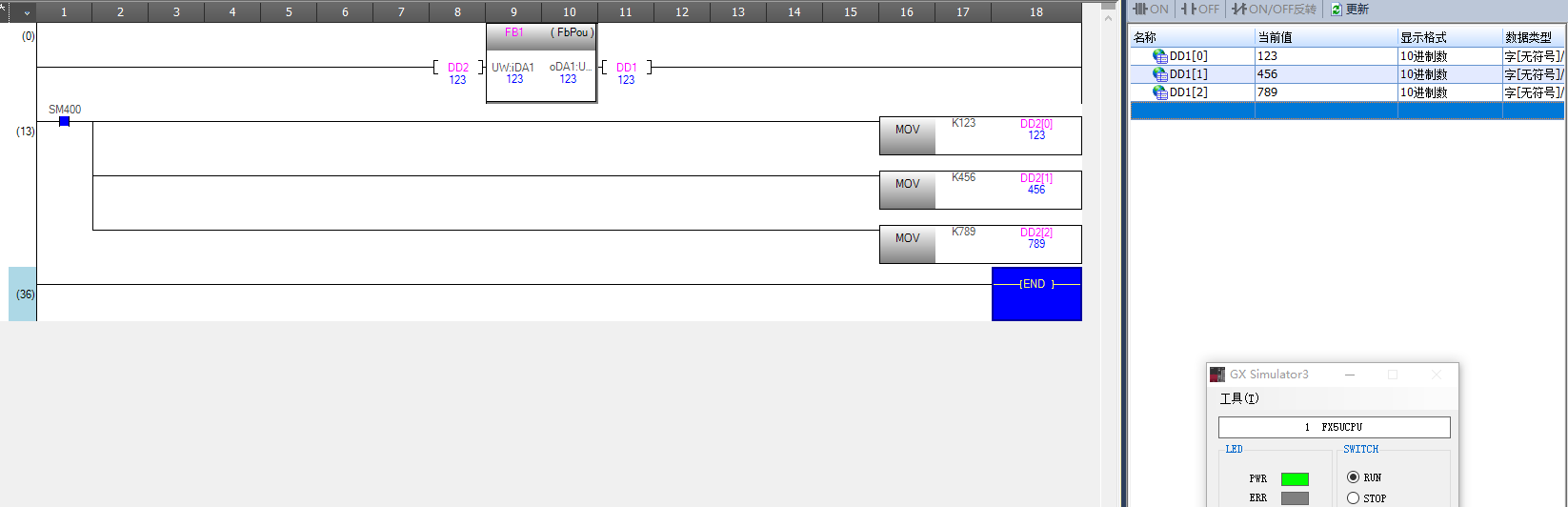

GX works 3 里面是可以的

GX works 2就是不支持FB里用數組，沒辦法，等軟件更新吧，或者等GX works 3支持舊PLC
FB還是西門子好用，真正的無拘無束，只有想不到，沒有做不到，三菱是這不行那不行，

引用

引用第4樓hefq于2019-08-02 18:47發表的  :
GX works 2就是不支持FB里用數組，沒辦法，等軟件更新吧，或者等GX works 3支持舊PLC
FB還是西門子好用，真正的無拘無束，只有想不到，沒有做不到，三菱是這不行那不行，

感謝解惑，如果是不行沒有這個功能的話，可以用別的方法，三菱FB塊也是剛用， 就怕有這個功能方法不對沒用出來。

引用

引用樓主sbyygyfn于2019-08-02 16:53發表的 三菱FB塊中數組問題， :
在FB塊中，OUTPUT 用了數組后提示有不正確的標簽，拖不到梯形圖中去

LADDER無法實現這個功能，你需要將你的程序類型改成Structured Ladder/FBD方式。



Good Luck~

GX works 2只是梯形圖不支持FB里使用數組作為輸入輸出，因為梯形圖編程其實沒有數組的定義，只有偏置值，編譯的時候梯形圖編譯的時候其實并不知道每一個數組的元素具體是占用了多少個地址，也就是說偏置值編譯的時候確定不了數值，所以就編譯不過去;用ST語言或FBD是完全沒有問題的

7樓好武功
