樓主  發表于: 2019-08-11 15:22

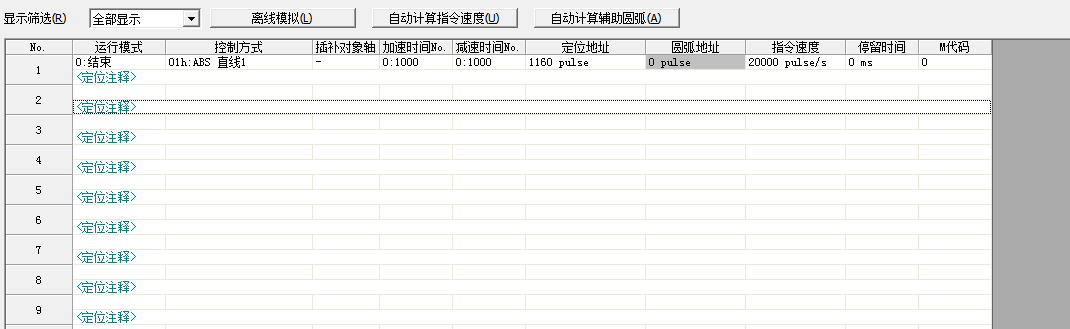

描述：圖1
圖片：
1：我在圖一設置了定位數據1
2：我對G2006和G2004也設置了定位數據
3;程序啟動定位數據1的時候，哪里的參數起作用？？？
4：刪掉圖一中的數據，G2006和g2004里面有數據也啟動不了
跪求高手們解答
w45062099
多做事，少說話!
級別: 略有小成
精華主題: 0
發帖數量: 340 個
工控威望: 450 點
下載積分: 1293 分
在線時間: 1045(小時)
注冊時間: 2014-10-23
最后登錄: 2024-12-20
查看w45062099的 主題 / 回貼
1樓  發表于: 2019-08-11 15:31
有程序以程序?yàn)橹鳎瑳](méi)有程序以參數為主，定位啟動可以參照手冊樣例
每天只要小小一步都是在進步！
lx1421967
級別: 探索解密
精華主題: 0
發帖數量: 83 個
工控威望: 187 點
下載積分: 2564 分
在線時間: 114(小時)
注冊時間: 2018-01-18
最后登錄: 2023-03-29
查看lx1421967的 主題 / 回貼
2樓  發表于: 2019-08-12 17:48
參數里面必須要設置一個點位的，然后定位的時候，可以更改G2004，G2006里面的數據，G1500設置1，直接定位不同的點位，
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
3樓  發表于: 2019-08-12 21:39
正常啟動的順序三步，以1軸為例：
1，先設置定位參數，你最好先做INC直線
2，MOV K1 U*\G1500   U*是模塊地址前二位，如果QD75裝第0號槽，就是U0
3，OUT 相應的Y，如果QD75裝第0號槽，就是Y10

然后有報警，報錯很正常的，肯定是哪里沒設置對

比如參數里的限位，急停沒設置或者沒接線
比如模塊未處于就緒狀態，有一個Y0要輸出代表PLC就緒
還有什么回原點，有的模塊要設置成沒執行回原都可以定位
可以用PLC進行診斷，根據提示來查找問題
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
zhanghao123
級別: 家園常客
精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 339 分
在線時間: 87(小時)
注冊時間: 2019-06-20
最后登錄: 2024-12-12
查看zhanghao123的 主題 / 回貼
4樓  發表于: 2019-08-13 10:30
QD75，先輸出X10，Y10先這是準備啟動 ，插補軸那個
