樓主  發表于: 2019-06-17 11:43
為什么手冊上查的PID的控制環路數量和實際使用的數量不一樣？是我理解錯了嗎？

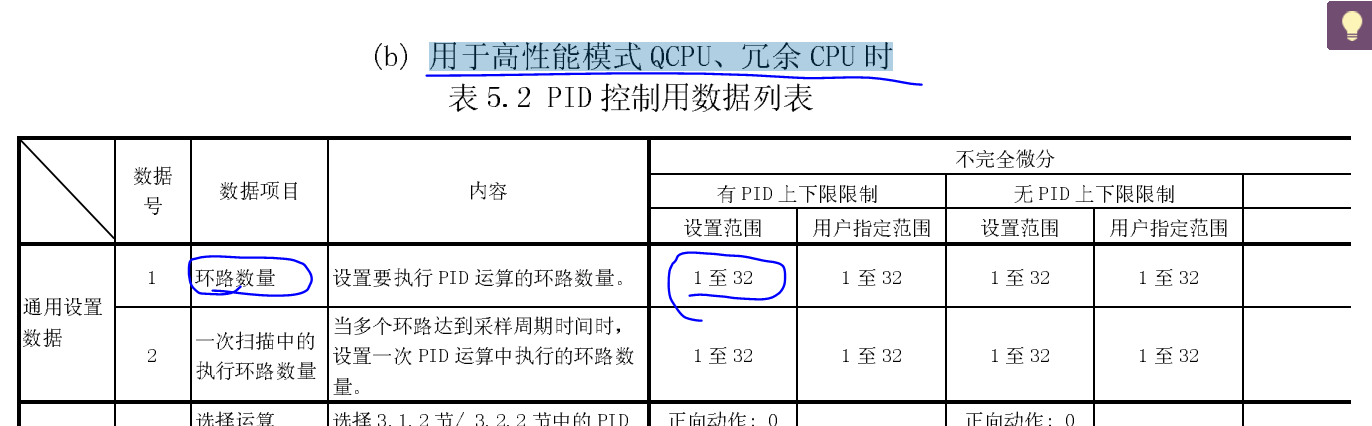

Q系列PID控制篇手冊上寫的PID控制環路數量：用于基本模式 QCPU 時，數量是1到8；用于用于高性能模式 QCPU、冗余 CPU 時，環路數量是1到32�？墒菫槭裁次也榭粗巴伦龅捻�(xiàng)目，Q03UDE CPU   PID環路數量設置的是12？

Q03UDE CPU是通用型CPU不是基本型CPU嗎？算是高性能CPU？

弄這么多文字游戲干嘛？

還是我較真了？
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
1樓  發表于: 2019-06-17 11:49
圖片：
圖片：
圖片：
唉，查這個用了好長時間啊，問下大家，你們遇到這類問題是怎么解決的？

別提三菱客服了，覺得麻煩。。。。。。plc的客服還可以，屏的客服態度真的沒法說。。。。
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
2樓  發表于: 2019-06-17 13:16
基本和高性能這個是批老式的CPU。

Q03UDECPU你可以當高性能或通用
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
3樓  發表于: 2019-06-17 13:18
主要是2個手冊里介紹不一樣，選型時會出錯。
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
4樓  發表于: 2019-06-17 13:19
叫法不一樣
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
5樓  發表于: 2019-06-17 13:29
記錄下吧，把查到的東西都放到這匯總下。

　在PID控制中，什么是正向動作和逆向動作？
　　PID控制當中，為了指定控制方向，有正向動作和逆向動作兩種。
　　1）在正向動作中，與SV(設置值)相比，PV(反饋值)增加時使MV(操作值)增加。
　　2）在逆向動作中，與SV(設置值)相比，PV(反饋值)減小時使MV(操作值)增加。
　　3）無論在正向動作還是在逆向動作中，MV都將隨著SV與PV之差的增大而增大。
sunxinbei
級別: 略有小成
精華主題: 0
發帖數量: 170 個
工控威望: 328 點
下載積分: 833 分
在線時間: 70(小時)
注冊時間: 2016-04-08
最后登錄: 2024-10-26
查看sunxinbei的 主題 / 回貼
6樓  發表于: 2019-06-19 10:08
是通用型的CPU，型號上有U的都是通用型的，帶E的是自帶以太網口的
風過無痕的雨
級別: 正式會員
精華主題: 0
發帖數量: 50 個
工控威望: 89 點
下載積分: 11896 分
在線時間: 19(小時)
注冊時間: 2019-06-09
最后登錄: 2022-12-04
查看風過無痕的雨的 主題 / 回貼
7樓  發表于: 2019-06-24 13:29
不懂 學習下
山上雪云間月
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 158 點
下載積分: 720 分
在線時間: 44(小時)
注冊時間: 2016-06-17
最后登錄: 2024-09-29
查看山上雪云間月的 主題 / 回貼
8樓  發表于: 2019-12-04 13:19
引用
引用第6樓sunxinbei于2019-06-19 10:08發表的  :
是通用型的CPU，型號上有U的都是通用型的，帶E的是自帶以太網口的
gadna9
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的 主題 / 回貼
9樓  發表于: 2019-12-05 12:03
CPU型號無U無H：基本型CPU
CPU型號無U有H：高性能型CPU
CPU型號有U：通用性CPU

處理速度：通用性CPU>高性能型CPU>基本型CPU
本帖最近評分記錄：
  • 下載積分:+1(山上雪云間月) 非常感謝，一目了然！
    楓落云端
    施主，腳抬一下
    級別: 略有小成

    精華主題: 0
    發帖數量: 341 個
    工控威望: 465 點
    下載積分: 1547 分
    在線時間: 414(小時)
    注冊時間: 2017-10-10
    最后登錄: 2024-11-29
    查看楓落云端的 主題 / 回貼
    10樓  發表于: 2019-12-06 10:30
    圖片：
    圖片：
    看圖，基本型、高性能型、通用性 官方式樣書有說明
    樓主留言：
    9樓的比較直觀，
    就像我這種情況：Q03UDE CPU，您圖片里寫著是通用型CPU，看了9樓的那個處理速度就明白了。不過您這幾個圖片也非常有用！
