樓主  發表于: 2020-05-19 10:48
圖片：

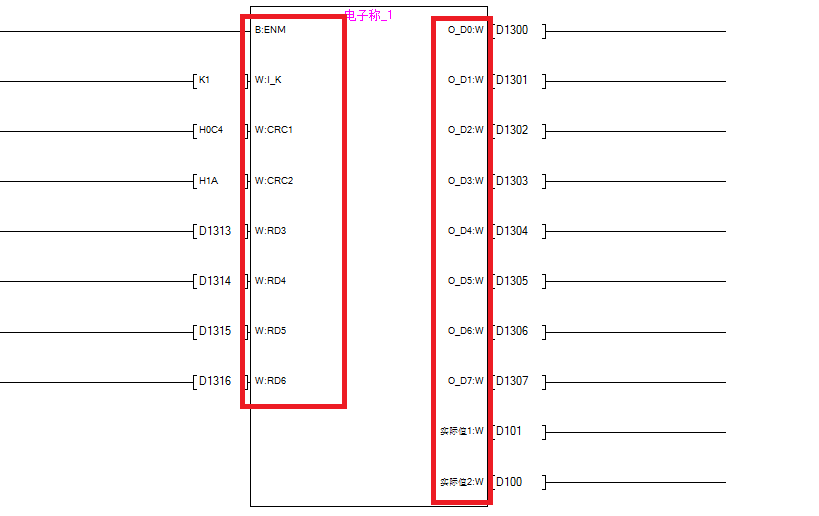

公司的稱重程序使用三菱PLC的FB塊指令做的，請問塊中
左側（左側框中）的  B;ENM、 W;1-K、 W;CRC1、 W;CRC1、W;CRC2、 W;RD3、W;RD4、W;RD5、W;RD6是什么意思？
右側（右側框中）的  O-D0;W、 O-D1;W、 O-D2;W、O-D3;W、O-D4;W、 O-D5;W、O-D6;W、O-D7;W、實際值1;W、實際值2;W是什么意思？
[ 此帖被d95在2020-05-19 11:05重新編輯 ]
進擊的工控人
看什么看！
級別: 家園常客
精華主題: 0
發帖數量: 302 個
工控威望: 634 點
下載積分: 1705 分
在線時間: 278(小時)
注冊時間: 2019-05-29
最后登錄: 2024-12-20
查看進擊的工控人的 主題 / 回貼
1樓  發表于: 2020-05-19 10:51
W就是字的意思，就是一個D，其它的字母就是標簽名，有錯請更正
本帖最近評分記錄：
  • 下載積分:+1(d95) 真誠感謝！
    • 加油！
    meng2008
    級別: 家園常客
    精華主題: 0
    發帖數量: 222 個
    工控威望: 505 點
    下載積分: 860 分
    在線時間: 75(小時)
    注冊時間: 2008-08-04
    最后登錄: 2023-10-07
    查看meng2008的 主題 / 回貼
    2樓  發表于: 2020-05-19 11:14
    查看該功能塊的局部標簽，那里有定義說明
    本帖最近評分記錄：
  • 下載積分:+1(d95) 真誠感謝！
    d95
    夢想與現實的差距
    級別: 家園�？�
    精華主題: 0
    發帖數量: 230 個
    工控威望: 843 點
    下載積分: 7273 分
    在線時間: 79(小時)
    注冊時間: 2010-12-23
    最后登錄: 2020-12-11
    查看d95的 主題 / 回貼
    3樓  發表于: 2020-05-19 13:33
    圖片：
    引用
    引用第2樓meng2008于2020-05-19 11:14發表的  :
    查看該功能塊的局部標簽，那里有定義說明

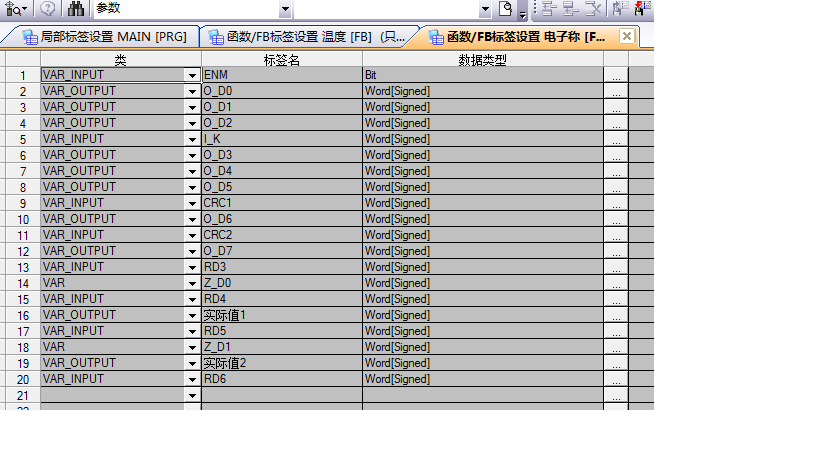

    查看該功能塊的局部標簽，發現圖片上的情況，請大神指教。
    [ 此帖被d95在2020-05-19 13:39重新編輯 ]
    liaohianbin
    成功=目標+堅持
    級別: 略有小成
    精華主題: 0
    發帖數量: 194 個
    工控威望: 296 點
    下載積分: 2472 分
    在線時間: 130(小時)
    注冊時間: 2014-08-29
    最后登錄: 2024-12-19
    查看liaohianbin的 主題 / 回貼
    4樓  發表于: 2020-05-19 15:52
    左邊輸入,右邊為輸出,具體程序看FB塊程序內容
    樊晴信
    級別: 略有小成
    精華主題: 0
    發帖數量: 243 個
    工控威望: 350 點
    下載積分: 1252 分
    在線時間: 85(小時)
    注冊時間: 2010-02-16
    最后登錄: 2021-09-28
    查看樊晴信的 主題 / 回貼
    5樓  發表于: 2020-05-24 10:56
    z正在看功能塊
    佇立向北
    級別: 探索解密
    精華主題: 0
    發帖數量: 15 個
    工控威望: 145 點
    下載積分: 600 分
    在線時間: 18(小時)
    注冊時間: 2013-05-25
    最后登錄: 2024-08-05
    查看佇立向北的 主題 / 回貼
    6樓  發表于: 2020-05-27 14:11
    最好把功能塊發出來 看看
    ljb6688
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1805 個
    工控威望: 1951 點
    下載積分: 114022 分
    在線時間: 1959(小時)
    注冊時間: 2009-12-08
    最后登錄: 2024-12-20
    查看ljb6688的 主題 / 回貼
    7樓  發表于: 2020-05-29 14:36
    學習了
    電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件
    q854299
    級別: 探索解密
    精華主題: 0
    發帖數量: 66 個
    工控威望: 171 點
    下載積分: 722 分
    在線時間: 44(小時)
    注冊時間: 2015-06-11
    最后登錄: 2021-06-18
    查看q854299的 主題 / 回貼
    8樓  發表于: 2020-07-04 16:31
    左邊是所調用功能塊的輸入?yún)?shù)，右邊是輸出參數，外部輸入?yún)?shù)到功能塊進行運算然后輸出到輸出參數里
    bnnyygy
    bnnyygy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 506 個
    工控威望: 615 點
    下載積分: 1825 分
    在線時間: 526(小時)
    注冊時間: 2016-09-20
    最后登錄: 2024-12-22
    查看bnnyygy的 主題 / 回貼
    9樓  發表于: 2020-07-06 10:30
    只是名字而已。
    自己新建FB塊，VAR_IN,VAR_OUT，名字不違反規則隨便寫。
