樓主  發表于: 2020-09-09 16:15
請教各位大神，怎么把負載的電流顯示到觸摸屏中，用什么模塊，

例：100KW的設備，就有100個負載，每一個負載的電流怎么檢測，然后傳到觸摸屏中

  或者有沒有什么模塊可以單個采集，然后匯總，最后通過plc讀取，最后傳到觸摸屏中顯示
goldage
級別: 論壇先鋒
精華主題: 0
發帖數量: 1791 個
工控威望: 1953 點
下載積分: 7026 分
在線時間: 459(小時)
注冊時間: 2016-06-19
最后登錄: 2024-12-22
查看goldage的 主題 / 回貼
1樓  發表于: 2020-09-09 22:00
檢測100個負載，模塊配置和數據處理，硬件成本會很高哦，你做的什么設備啊，真有必要這樣檢測？
樓主留言：
工業微波干燥，如果每一套微波源都有電流在屏上顯示，會很直觀地看到微波源的工作狀態，也便于維修更換，現在就是想找便宜的還能通信的電流檢測模塊
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1990 個
工控威望: 7814 點
下載積分: 64438 分
在線時間: 737(小時)
注冊時間: 2008-01-07
最后登錄: 2024-12-22
查看和諧共贏的 主題 / 回貼
2樓  發表于: 2020-09-10 08:38
帶有通訊遠程模塊比較好點，個人認為
樓主留言：
感謝
iftengfree
級別: 探索解密
精華主題: 0
發帖數量: 88 個
工控威望: 183 點
下載積分: 854 分
在線時間: 36(小時)
注冊時間: 2016-09-18
最后登錄: 2024-11-05
查看iftengfree的 主題 / 回貼
3樓  發表于: 2020-09-10 18:14
不會很便宜，檢測電流的帶485通訊的表也要100左右一個了，不如用4路的plc模塊，但是100路，，，好像沒得選啊
樓主留言：
還有300千瓦的，哎
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2846 個
工控威望: 3618 點
下載積分: 3519 分
在線時間: 3810(小時)
注冊時間: 2007-11-04
最后登錄: 2024-12-22
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2020-09-10 19:46

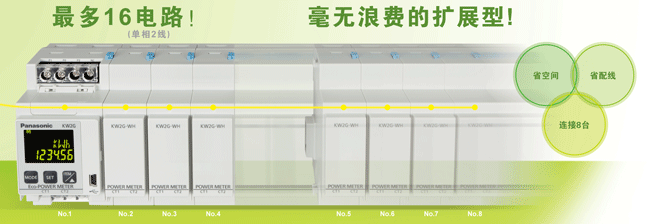

不在乎成本的話，松下AKW系列電力監控儀表，
KW2G,。一個主機可以帶16路，  監控每路線的電流，支持485通訊，好像已經停產，應該有新型號替代。

樓主留言：
好的我查一下，謝謝
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
cythyx
級別: 家園常客
精華主題: 0
發帖數量: 451 個
工控威望: 527 點
下載積分: 1634 分
在線時間: 107(小時)
注冊時間: 2019-06-27
最后登錄: 2024-11-24
查看cythyx的 主題 / 回貼
5樓  發表于: 2020-09-12 17:31
16/32路的電流輸入485通訊的多加幾個就好了。
樓主留言：
這樣好啊，是什么樣子的，大哥你有鏈接嗎，感謝感謝
