樓主  發表于: 2021-07-09 17:13
A840變頻器的AM模擬量輸出，直接連到FX5U自帶的模擬量輸入，用來檢測變頻器輸出頻率。
現在問題是，其中一臺沒有啟動變頻器的狀態下，AM與5號端子之間電壓為3.62V，啟動后到最大頻率，輸出10V；另外一臺沒有啟動變頻器的狀態下，AM與5號端子之間電壓為2.58V，第三臺正常。
初始化后，并拆掉控制線，測量AM與5號端子之間電壓依然為3.62V。
請問大神們，是否變頻器控制板出問題了？
be47ca77
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 75 點
下載積分: 306 分
在線時間: 25(小時)
注冊時間: 2021-04-05
最后登錄: 2024-06-05
查看be47ca77的 主題 / 回貼
1樓  發表于: 2021-07-11 21:30
有接線圖嗎
lxhwawa
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 347 點
下載積分: 1578 分
在線時間: 297(小時)
注冊時間: 2009-02-27
最后登錄: 2024-08-16
查看lxhwawa的 主題 / 回貼
2樓  發表于: 2021-07-12 10:50

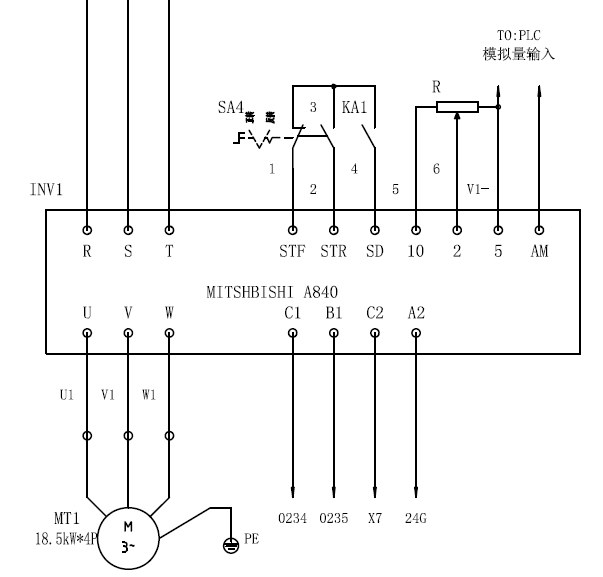

接線圖
