樓主  發表于: 2020-10-14 17:32

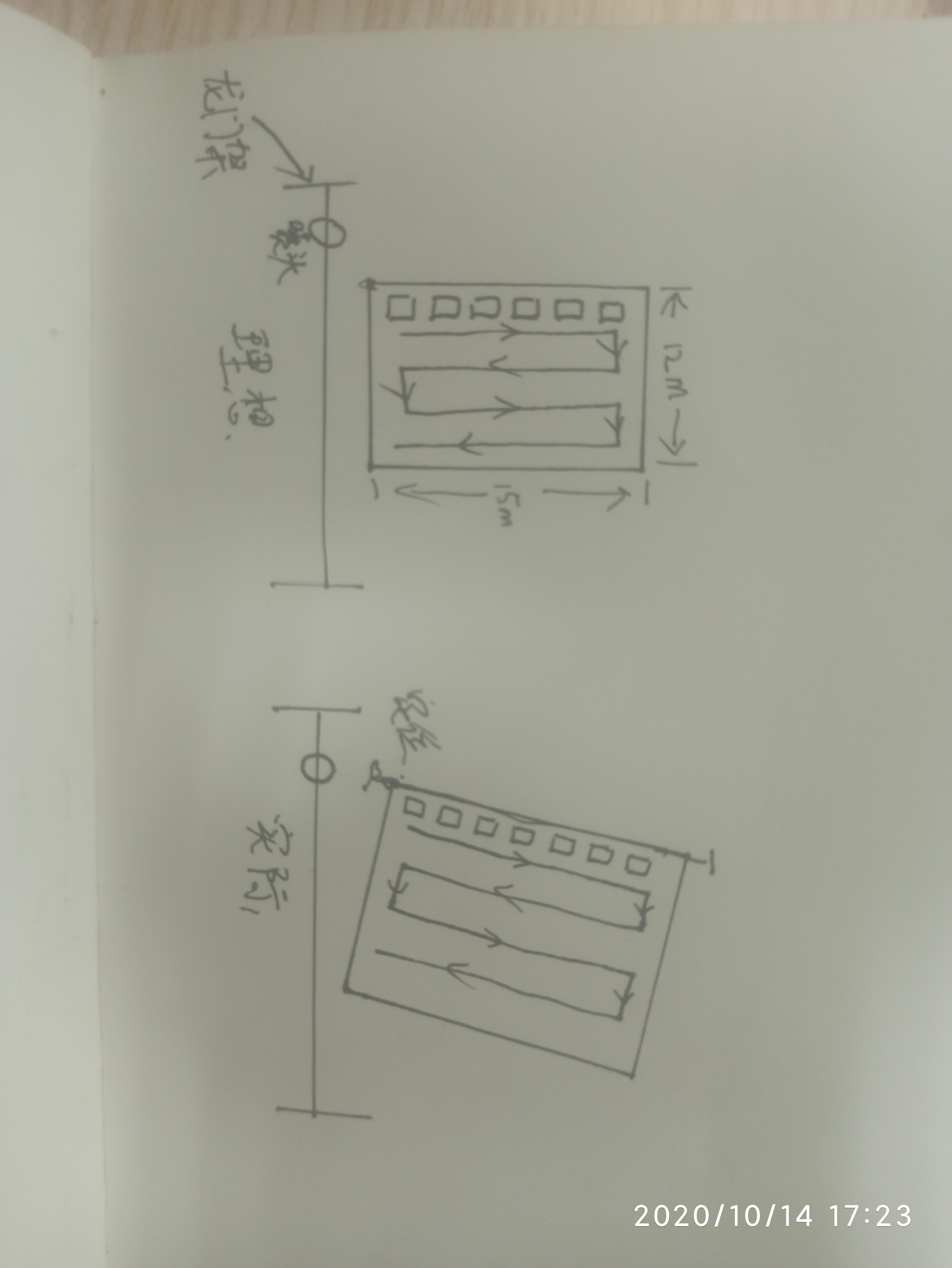

圖片：
站里的各位大神給看看，有沒有思路。
一塊15米*12米的大板，經過調整以后放在平臺上，（每次放置都會有偏差），需要給每個板子上噴涂50個間隔統一的圖案，怎樣通過視覺配合定位完成？
沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。
zwf19840506
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 209 點
下載積分: 1162 分
在線時間: 137(小時)
注冊時間: 2020-08-06
最后登錄: 2024-11-11
查看zwf19840506的 主題 / 回貼
1樓  發表于: 2020-10-14 18:52
找個基準點試試
周先生
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 339 點
下載積分: 7865 分
在線時間: 79(小時)
注冊時間: 2018-03-19
最后登錄: 2024-09-30
查看周先生的 主題 / 回貼
2樓  發表于: 2020-10-15 17:29
請問是每次偏差都是一致的嗎？視覺標定的時候有沒有做角度的標定？
飛沙漫天
要耗子尾汁，不要小聰明。
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 117 點
下載積分: 521 分
在線時間: 47(小時)
注冊時間: 2019-04-05
最后登錄: 2024-07-06
查看飛沙漫天的 主題 / 回貼
3樓  發表于: 2020-10-16 09:11
每次放都不一樣，所以偏差也不一樣，視覺可以做出來偏差多少度，因為每次放的不一樣，所以找不到參考點，目前想法用板子的左下角當工件原點再配合角度找位置。
引用
引用第2樓周先生于2020-10-15 17:29發表的  :
請問是每次偏差都是一致的嗎？視覺標定的時候有沒有做角度的標定？
沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。
飛沙漫天
要耗子尾汁，不要小聰明。
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 117 點
下載積分: 521 分
在線時間: 47(小時)
注冊時間: 2019-04-05
最后登錄: 2024-07-06
查看飛沙漫天的 主題 / 回貼
4樓  發表于: 2020-10-16 09:15
是的，現在想法就是找板子的邊角點，但是因為每次放的位置都不一樣，所以每個板子都要變一次基準點，實施起來不知道怎么樣，
引用
引用第1樓zwf19840506于2020-10-14 18:52發表的  :
找個基準點試試
沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。
周先生
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 339 點
下載積分: 7865 分
在線時間: 79(小時)
注冊時間: 2018-03-19
最后登錄: 2024-09-30
查看周先生的 主題 / 回貼
5樓  發表于: 2020-10-16 12:14
引用
引用第3樓飛沙漫天于2020-10-16 09:11發表的  :
每次放都不一樣，所以偏差也不一樣，視覺可以做出來偏差多少度，因為每次放的不一樣，所以找不到參考點，目前想法用板子的左下角當工件原點再配合角度找位置。

對定位精度要求高的話，可以每片料拍兩個點，這樣視覺計算出的位置會更精準。人工固定位置投放，然后通過視覺對位，先確認是相機計算出的偏差值不對，還是軸移動的不對，確定問題的根本原因會更有利于解決問題
本帖最近評分記錄：
  • 下載積分:+2(飛沙漫天) 真誠感謝！
  • 下載積分:+5(sqpfanglin)
    工控肥仔
    工控肥仔
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 665 個
    工控威望: 5657 點
    下載積分: 3378 分
    在線時間: 754(小時)
    注冊時間: 2018-11-17
    最后登錄: 2024-11-14
    查看工控肥仔的 主題 / 回貼
    6樓  發表于: 2020-10-17 08:46
    大板怎么放都會有誤差，你不能在平臺上用氣缸做固定位在弄嗎？
    飛沙漫天
    要耗子尾汁，不要小聰明。
    級別: 探索解密
    精華主題: 0
    發帖數量: 35 個
    工控威望: 117 點
    下載積分: 521 分
    在線時間: 47(小時)
    注冊時間: 2019-04-05
    最后登錄: 2024-07-06
    查看飛沙漫天的 主題 / 回貼
    7樓  發表于: 2020-10-17 11:25
    板子太重了，放好以后就沒辦法動了。放的時候是行車吊過來的。
    引用
    引用第6樓13725736834于2020-10-17 08:46發表的  :
    大板怎么放都會有誤差，你不能在平臺上用氣缸做固定位在弄嗎？
    沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。 沉迷學習，無法自拔。
    tonywu0227
    級別: 工控俠客
    精華主題: 0
    發帖數量: 238 個
    工控威望: 2404 點
    下載積分: 6501 分
    在線時間: 104(小時)
    注冊時間: 2020-02-09
    最后登錄: 2024-07-15
    查看tonywu0227的 主題 / 回貼
    8樓  發表于: 2020-10-22 13:47
    謝謝分享，學習學習
    柳絮飛花
    無產工程師
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 501 個
    工控威望: 1212 點
    下載積分: 7855 分
    在線時間: 102(小時)
    注冊時間: 2017-06-27
    最后登錄: 2024-10-22
    查看柳絮飛花的 主題 / 回貼
    9樓  發表于: 2020-10-22 17:33
    相機抓拍，2次，對角。前提必須偏移得在相機的鏡頭內
