樓主  發表于: 2022-05-17 15:38
三菱變頻器型號FR-A840-45K,P79設定為3，端子控制接線SD與FWD,現在SD與FWD接通后變頻器沒反應，經過大量查詢是不是控制端子還要供24V電
有用過三菱變頻器的大神指點一下
古林電氣
級別: 略有小成
精華主題: 0
發帖數量: 15 個
工控威望: 298 點
下載積分: 828 分
在線時間: 109(小時)
注冊時間: 2009-11-27
最后登錄: 2024-11-12
查看古林電氣的 主題 / 回貼
1樓  發表于: 2022-05-17 16:18
SOUCE和SINK，跳線。仔細看下說明書
yl1111682
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 258 點
下載積分: 2683 分
在線時間: 360(小時)
注冊時間: 2014-05-09
最后登錄: 2024-09-19
查看yl1111682的 主題 / 回貼
2樓  發表于: 2022-05-17 16:25

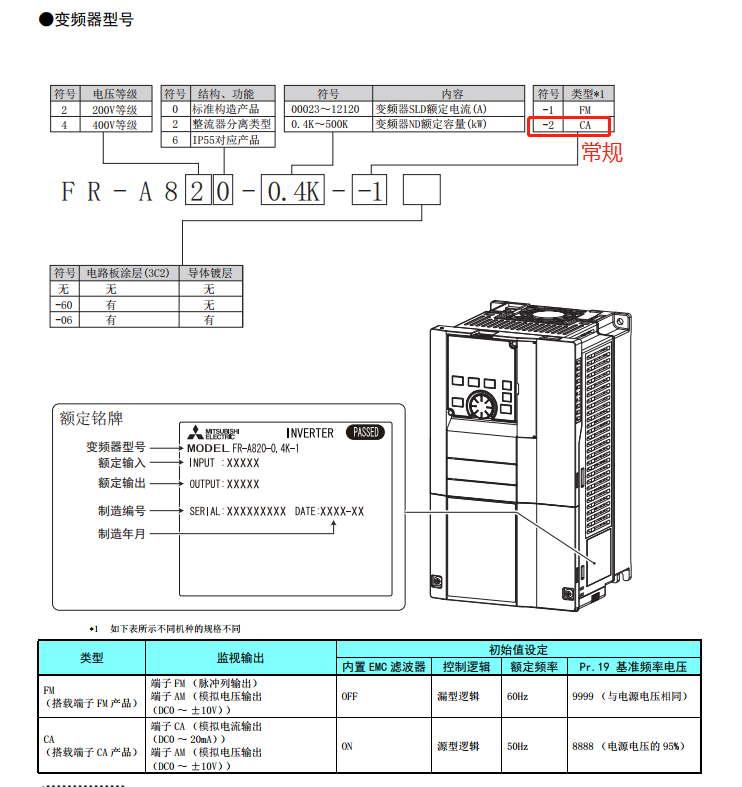

市面常規使用型號
確認一下1樓說的跳線


確認一下有沒有設定頻率
樓主留言：
真誠感謝！
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1381 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
3樓  發表于: 2022-05-17 17:18

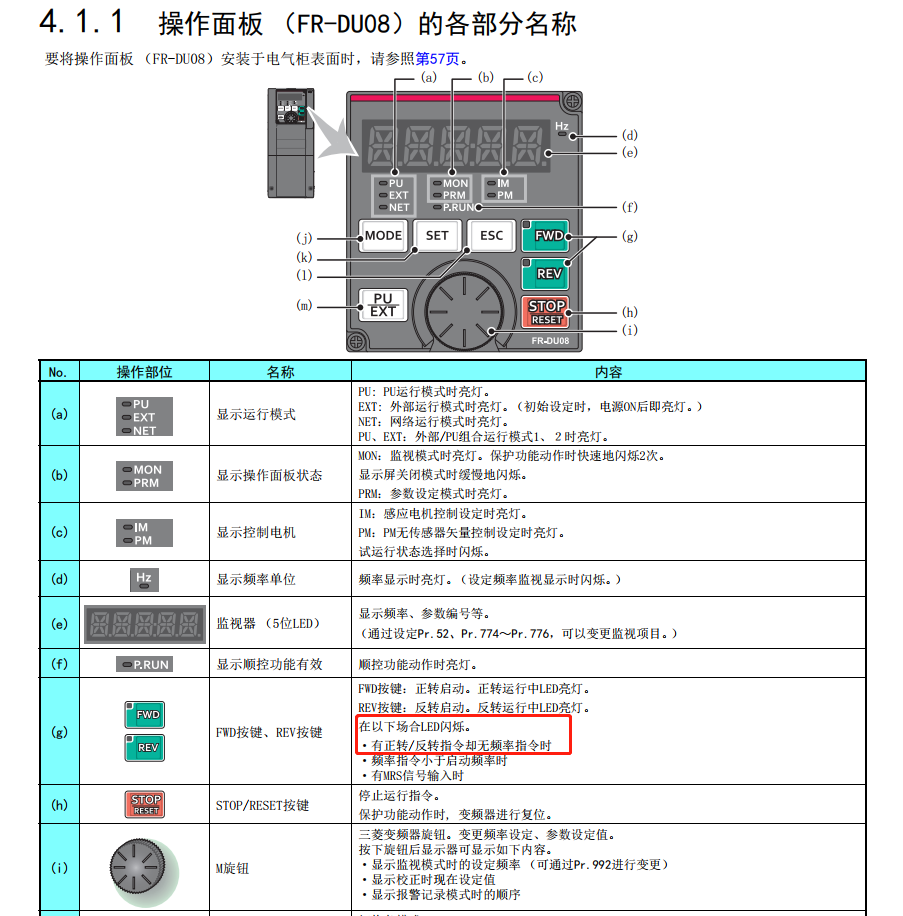

三菱變頻器的外部端子，沒有 FWD
正轉STF   反轉STR
如果SD  接STF 時 ，確保跳線在 SINK 漏型 上。

樓主留言：
熱心助人！
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1359 分
在線時間: 141(小時)
注冊時間: 2017-02-20
最后登錄: 2024-10-09
查看何啟海的 主題 / 回貼
4樓  發表于: 2022-05-17 17:31
800系列默認是PNP輸入，公共端默認是PC
小沫vvvv
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 118 點
下載積分: 583 分
在線時間: 14(小時)
注冊時間: 2019-08-07
最后登錄: 2023-09-27
查看小沫vvvv的 主題 / 回貼
5樓  發表于: 2022-07-04 22:27
說的好呀
