樓主  發表于: 2021-04-13 17:42
圖片：
圖片：
圖片：
圖片：

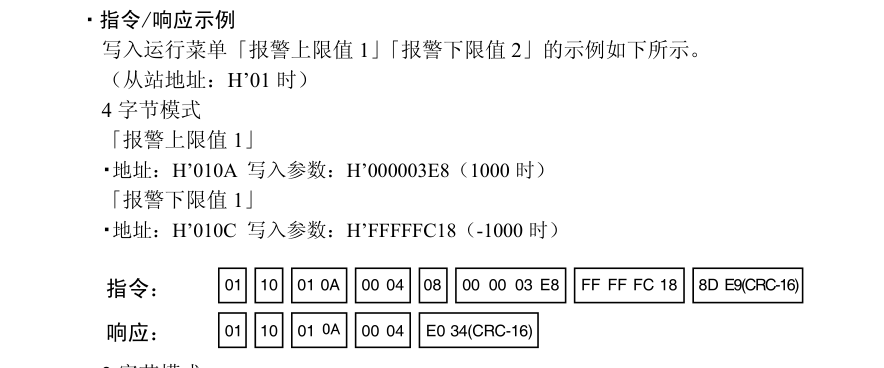

歐姆龍E5CC報警輸出SUB1和SUB2地址讀出來不知道是哪個，如何轉成m輸出？
附件： 三菱plc通訊歐姆龍E5CC溫控.zip (174 K) 下載次數:53
網站提示: 請不要用迅雷下載附件，容易出錯
光明左使
級別: 論壇先鋒
精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的 主題 / 回貼
1樓  發表于: 2021-04-14 09:26
警報輸出溫控器上不是直接有觸點嗎？再者你溫度值都讀出來了，上下限報警自己在PLC里面也可以直接比較就好了。
黎廣任
每天一小步 天天都有新高度
級別: 探索解密
精華主題: 0
發帖數量: 75 個
工控威望: 139 點
下載積分: 2636 分
在線時間: 178(小時)
注冊時間: 2019-07-18
最后登錄: 2024-12-21
查看黎廣任的 主題 / 回貼
2樓  發表于: 2021-04-14 10:08
我不知道溫控表讀出來的狀態1（4字節H0002）放在哪個寄存器上，是放在寄存器D6幾上？
zhaoliguo
級別: 論壇先鋒
精華主題: 0
發帖數量: 121 個
工控威望: 1139 點
下載積分: 1218 分
在線時間: 170(小時)
注冊時間: 2015-01-14
最后登錄: 2024-09-20
查看zhaoliguo的 主題 / 回貼
3樓  發表于: 2021-04-16 13:07
引用
引用樓主黎廣任于2021-04-13 17:42發表的 三菱plc通訊歐姆龍E5CC報警地址是哪個？ :
歐姆龍E5CC報警輸出SUB1和SUB2地址讀出來不知道是哪個，如何轉成m輸出？

編程要寫明注釋這樣大家才看明白，才幫到你
光明左使
級別: 論壇先鋒
精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的 主題 / 回貼
4樓  發表于: 2021-04-16 13:21
引用
引用第2樓黎廣任于2021-04-14 10:08發表的  :
我不知道溫控表讀出來的狀態1（4字節H0002）放在哪個寄存器上，是放在寄存器D6幾上？

你截的圖上不是寫了嗎，報警1-3對應b12-14位
xuxulaifeng
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 122 點
下載積分: 637 分
在線時間: 44(小時)
注冊時間: 2015-01-03
最后登錄: 2024-02-04
查看xuxulaifeng的 主題 / 回貼
5樓  發表于: 2021-04-16 18:47
按你的寫法，狀態1應該是D53,狀態2是D54，D53.C是報警1，D53.D是報警2，D53.E是報警3
17312588730
級別: 探索解密
精華主題: 0
發帖數量: 123 個
工控威望: 164 點
下載積分: 90161 分
在線時間: 124(小時)
注冊時間: 2019-05-27
最后登錄: 2024-12-22
查看17312588730的 主題 / 回貼
6樓  發表于: 2021-05-12 16:16
走rtu 通訊。 當前值與設定值作比較就可以做溫度上下限報警。 也可以直接加在E5CC引腳上
