樓主  發表于: 2021-03-26 11:12
請問用GX Works2編寫的梯形圖怎么轉換成語句表
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4319 個
工控威望: 7696 點
下載積分: 15346 分
在線時間: 2958(小時)
注冊時間: 2016-10-31
最后登錄: 2024-12-21
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2021-03-26 11:33
把新版的轉舊版，然后就有了
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
2樓  發表于: 2021-03-26 14:51
圖片：
圖片：

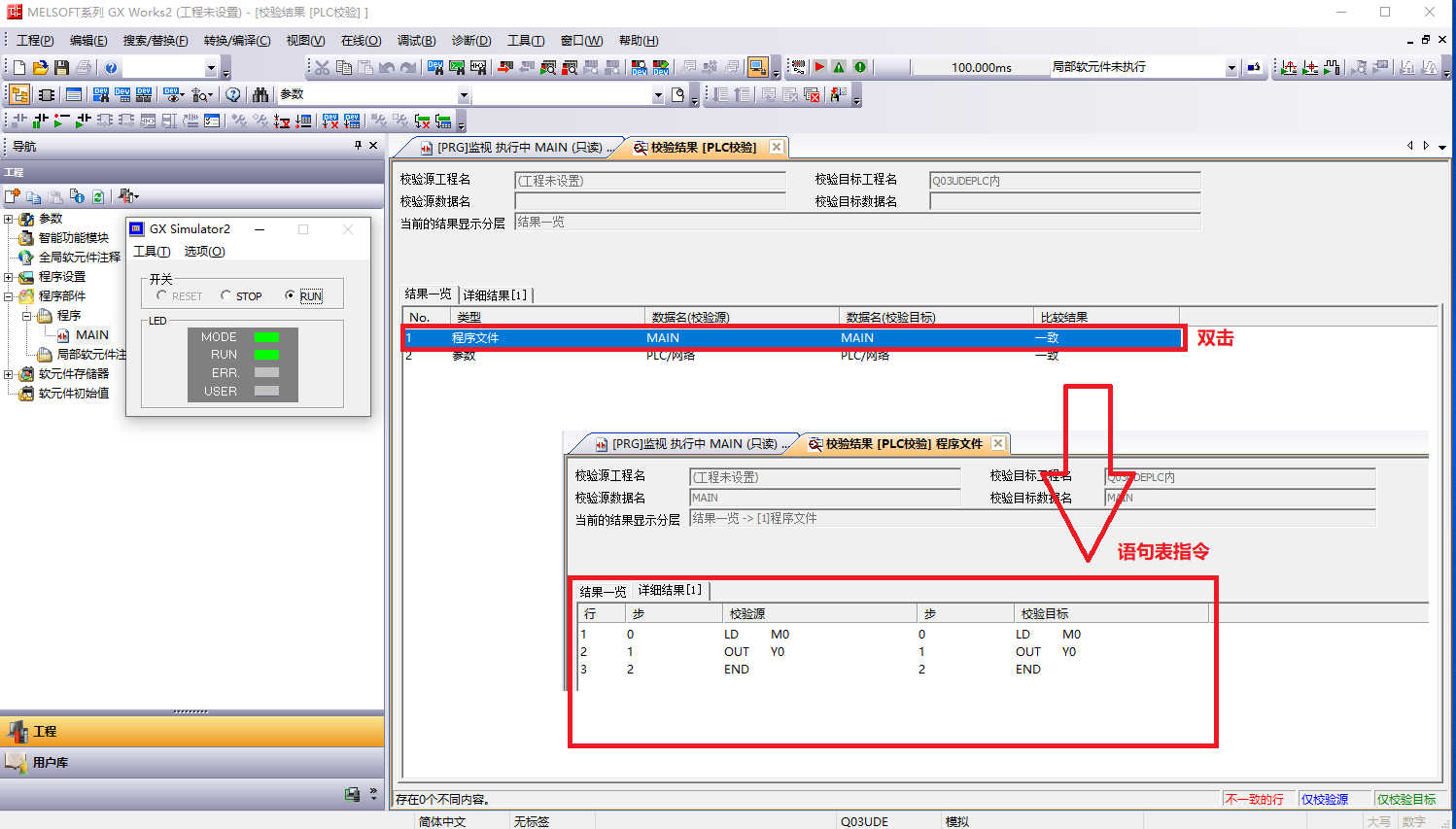

ST可以直接查看編譯結果。梯形圖不能，但是有一個取巧的辦法，先啟動模擬器，再點擊 在線->PLC校驗 選擇需要校驗的程序，檢驗完成后，查看校驗結果即為指令表語句
來人給朕退下
從144個樣品中順序抓取，并不斷變化排列，找到最有價值的組合
級別: 略有小成
精華主題: 0
發帖數量: 97 個
工控威望: 271 點
下載積分: 906 分
在線時間: 48(小時)
注冊時間: 2019-09-19
最后登錄: 2024-10-23
查看來人給朕退下的 主題 / 回貼
3樓  發表于: 2021-03-26 15:22
可以直接轉化成CSV文件，EXCL打開里面就是指令表，在編輯菜單最底下導出CSV文件
人要是行干一行行一行一行行行行行要是不行干一行不行一行一行不行行行不行
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8103 分
在線時間: 507(小時)
注冊時間: 2008-10-17
最后登錄: 2024-12-09
查看小侯的 主題 / 回貼
4樓  發表于: 2021-03-26 15:37

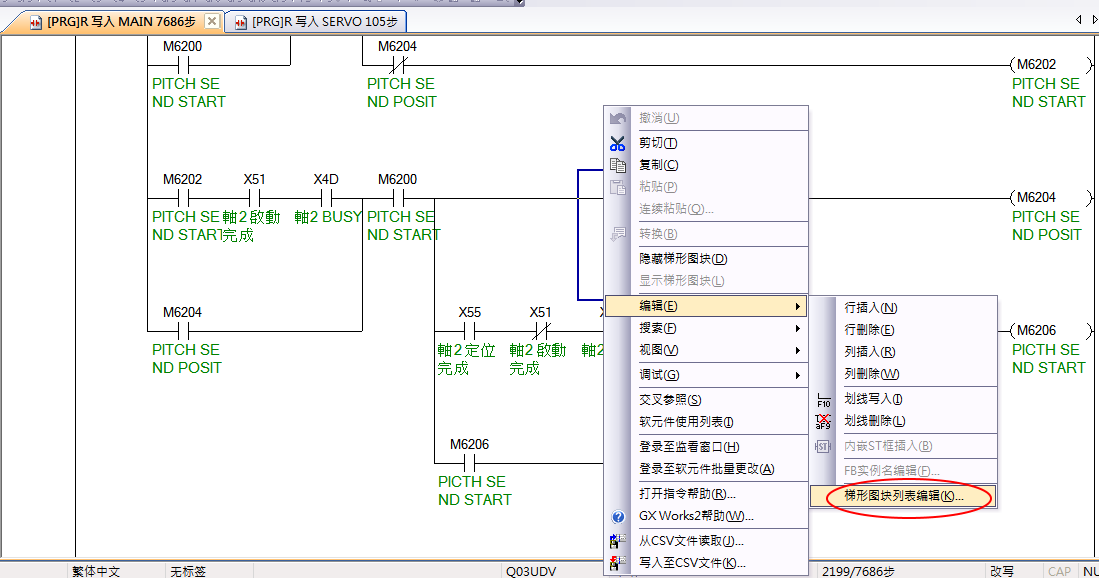

透過「梯形圖塊列表編輯」可以將該圖塊的程式轉成換成指令表
ma924888027
級別: 網絡英雄
精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的 主題 / 回貼
5樓  發表于: 2021-03-26 16:00
沒用過三菱，路過學習一下
