樓主  發表于: 2021-04-24 09:52
不小心把380接入伺服驅動器，想找一份電路圖自己維修一下。希望有的朋友能共享一下。
秋末零九
人生看淡，不服就干
級別: 工控俠客
精華主題: 0
發帖數量: 253 個
工控威望: 4899 點
下載積分: 373 分
在線時間: 552(小時)
注冊時間: 2019-08-26
最后登錄: 2024-09-13
查看秋末零九的 主題 / 回貼
1樓  發表于: 2021-04-24 10:11
互相學習，共同進步
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1540 個
工控威望: 6962 點
下載積分: 29641 分
在線時間: 897(小時)
注冊時間: 2009-11-16
最后登錄: 2024-09-23
查看honggun的 主題 / 回貼
2樓  發表于: 2021-04-24 11:12
想都不用想，沒人會給的。拆了換輸入保護元件吧。
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 311 個
工控威望: 358 點
下載積分: 1296 分
在線時間: 293(小時)
注冊時間: 2020-10-23
最后登錄: 2024-09-18
查看投湖自盡的魚的 主題 / 回貼
3樓  發表于: 2021-04-25 08:45
這種內部電路你就別想了
樂菱科技
級別: 略有小成
精華主題: 0
發帖數量: 254 個
工控威望: 356 點
下載積分: 56821 分
在線時間: 339(小時)
注冊時間: 2015-06-30
最后登錄: 2024-09-21
查看樂菱科技的 主題 / 回貼
4樓  發表于: 2021-04-25 10:26

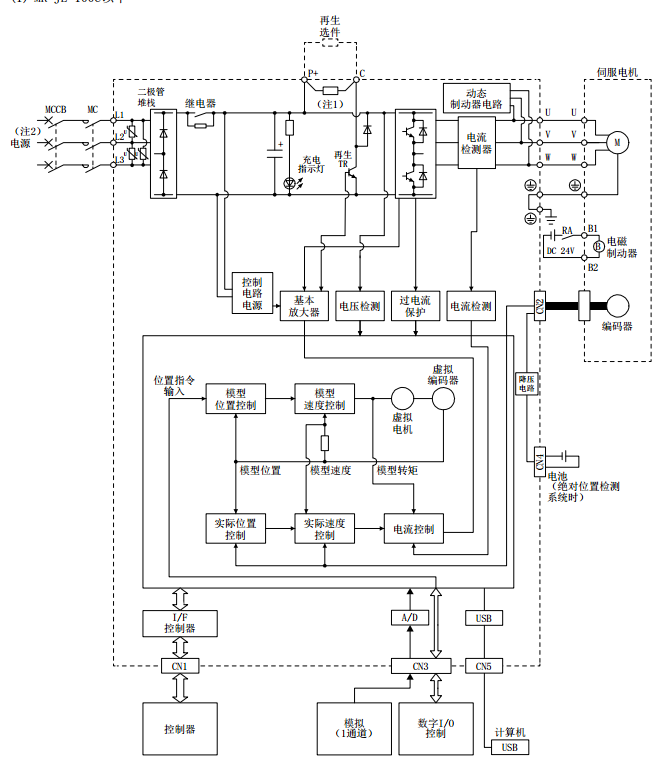

圖片：
拿去不謝
shijiu19
級別: 探索解密
精華主題: 0
發帖數量: 142 個
工控威望: 180 點
下載積分: 8432 分
在線時間: 75(小時)
注冊時間: 2019-07-27
最后登錄: 2024-08-11
查看shijiu19的 主題 / 回貼
5樓  發表于: 2021-04-30 15:28
能連接到電腦嗎
黃曉liang
級別: 家園�？�
精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19337 分
在線時間: 121(小時)
注冊時間: 2016-05-26
最后登錄: 2024-08-03
查看黃曉liang的 主題 / 回貼
6樓  發表于: 2021-04-30 16:57
你要電子原理圖肯定是沒有的，找專業的人修一修吧，或者問一下版主公司能不能幫人修。。拆開，里面也不是很復雜呢。。
kyy80
態度決定一切``````
級別: 工控俠客
精華主題: 0
發帖數量: 1225 個
工控威望: 3495 點
下載積分: 4400 分
在線時間: 1974(小時)
注冊時間: 2008-02-17
最后登錄: 2024-09-23
查看kyy80的 主題 / 回貼
7樓  發表于: 2021-04-30 21:17
基本上會炸開關電源，IPM模塊和主母線整流部分。。。小功率沒維修價值1
