樓主  發表于: 2021-04-26 15:52
圖片：
圖片：
圖片：

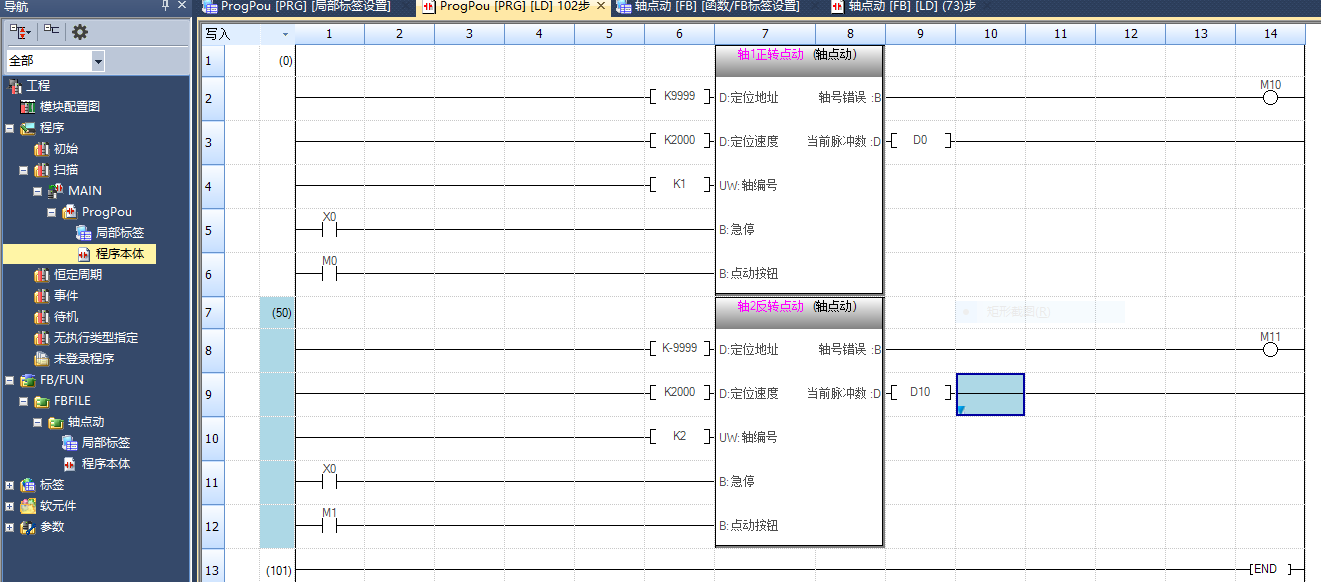

     如題：三菱FX5U FB塊 特殊軟元件能用變址修飾嗎



想把三菱5U的定位指令封裝成FB塊，不清楚與定位相關的特殊軟元件（比如SM5500,SD5502），能否用變址來修飾。

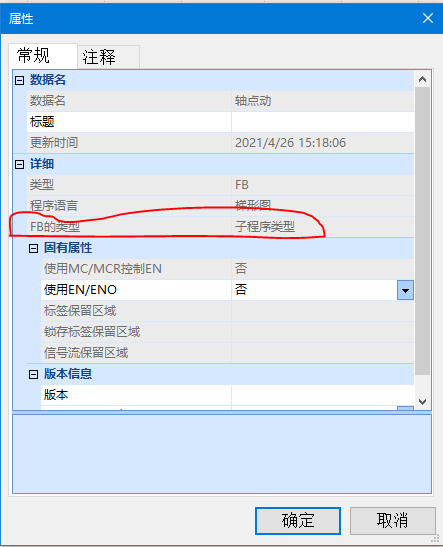

還有新建定位FB的時候，F(xiàn)B類型應該選【子程序類型】，還是選 【宏類型】，二者有什么區別。歡迎大家評論指點。
[ 此帖被zhongliang在2021-04-26 22:08重新編輯 ]
****************************學海無涯****************************
zhongliang
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 742 個
工控威望: 2102 點
下載積分: 3689 分
在線時間: 582(小時)
注冊時間: 2012-10-11
最后登錄: 2024-11-13
查看zhongliang的 主題 / 回貼
1樓  發表于: 2021-04-29 08:03
有哪位高手出來指點一下嗎？

測試了一下，在沒有寫其他程序情況下，下載到PLC，程序動作能達到預期效果，就是不知道有沒有不可預知的隱患，歡迎高手出來指正
****************************學海無涯****************************
uthman
QQ:3749615
級別: 家園�？�
精華主題: 1 篇
發帖數量: 453 個
工控威望: 813 點
下載積分: 2739 分
在線時間: 770(小時)
注冊時間: 2007-10-25
最后登錄: 2024-11-12
查看uthman的 主題 / 回貼
2樓  發表于: 2021-04-30 22:28
可以的，用5u專用指令，可以驅動12軸
zhongliang
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 742 個
工控威望: 2102 點
下載積分: 3689 分
在線時間: 582(小時)
注冊時間: 2012-10-11
最后登錄: 2024-11-13
查看zhongliang的 主題 / 回貼
3樓  發表于: 2021-05-07 08:57
前幾天打了三菱客服電話，我問他FB塊里面，能不能用變址寄存器來修飾特殊軟元件�？头f不行，至于為什么，他也沒說出個所以然。他讓我把特殊軟元件放在FB塊外面，從輸入輸入引腳輸入。我覺得這樣太繁瑣了，做FB塊沒有什么必要了。不知大家有沒有什么好的經驗。
****************************學海無涯****************************
wangnaizhi
級別: 論壇先鋒
精華主題: 0
發帖數量: 1273 個
工控威望: 1449 點
下載積分: 5484 分
在線時間: 896(小時)
注冊時間: 2015-08-31
最后登錄: 2024-11-14
查看wangnaizhi的 主題 / 回貼
4樓  發表于: 2021-05-07 09:34
引用
引用第3樓zhongliang于2021-05-07 08:57發表的  :
前幾天打了三菱客服電話，我問他FB塊里面，能不能用變址寄存器來修飾特殊軟元件�？头f不行，至于為什么，他也沒說出個所以然。他讓我把特殊軟元件放在FB塊外面，從輸入輸入引腳輸入。我覺得這樣太繁瑣了，做FB塊沒有什么必要了。不知大家有沒有什么好的經驗。

特殊軟元件屬于全局變量  FB內部的地址屬于自動分配不固定 相當于局部變量 不會影響其他FB的動作  特殊軟元件你把他丟里面也沒事 前提你自己別搞亂了  功能塊之間別項目影響就可以了
個人理解是這樣的  具體的你看他FB的內部地址的分配機制
周鍋鍋
級別: 探索解密
精華主題: 0
發帖數量: 160 個
工控威望: 189 點
下載積分: 2353 分
在線時間: 113(小時)
注冊時間: 2020-08-01
最后登錄: 2024-11-01
查看周鍋鍋的 主題 / 回貼
5樓  發表于: 2021-05-12 13:42
可以我見過5U的功能塊，他們用Z做的地址偏移
坦克會飛1993
就是加班，就是玩
級別: 略有小成
精華主題: 0
發帖數量: 306 個
工控威望: 368 點
下載積分: 1043 分
在線時間: 107(小時)
注冊時間: 2019-08-20
最后登錄: 2024-11-14
查看坦克會飛1993的 主題 / 回貼
6樓  發表于: 2021-05-16 12:45
我發現三菱的FB和西門子比起來好麻煩。
zoujiasheng
同是天涯淪落人
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 228 點
下載積分: 587 分
在線時間: 55(小時)
注冊時間: 2019-09-12
最后登錄: 2024-07-14
查看zoujiasheng的 主題 / 回貼
7樓  發表于: 2021-05-16 21:56
Z的數量有限，跟Z扯到一起好不適應
...
chenjie
級別: 略有小成
精華主題: 0
發帖數量: 22 個
工控威望: 209 點
下載積分: 4237 分
在線時間: 174(小時)
注冊時間: 2016-07-21
最后登錄: 2024-04-19
查看chenjie的 主題 / 回貼
8樓  發表于: 2021-05-19 10:14
子程序類型只要掃描到FB即使內部沒有操作都給你返回結果（沒執行全返回0），宏類型則是FB內對應輸出值有操作才映射到輸出引腳；子程序類型一般用于寫一些不需要多次調用的功能塊，需要重復調用使用宏類型。
opastudy
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 132 點
下載積分: 3334 分
在線時間: 134(小時)
注冊時間: 2014-01-02
最后登錄: 2024-11-02
查看opastudy的 主題 / 回貼
9樓  發表于: 2021-05-20 01:28
圖片：
手冊截圖
淡淡雨季
以前看到山就想知道山后面是什么，現在我不想知道了
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 426 點
下載積分: 4285 分
在線時間: 115(小時)
注冊時間: 2018-09-10
最后登錄: 2024-11-09
查看淡淡雨季的 主題 / 回貼
10樓  發表于: 2021-05-22 16:04
可以用，我現在就是用FB把定位重新做了封裝
