樓主  發表于: 2021-07-20 19:07
plc這邊有16cclink模塊，連接了幾個遠程i/o，現在需要添加一個觸摸屏，要求在觸摸上能操作工位，顯示報警信息；所以想請教一下，X3U和三菱觸摸屏如何實現通訊，數據是怎么交互的呢？plc編程用的gx work2；原來是每工位按鈕控制，現在功能不變，在線體要加一個觸摸屏，就這樣
夏天的風
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 73 點
下載積分: 316 分
在線時間: 3(小時)
注冊時間: 2021-07-07
最后登錄: 2021-08-10
查看夏天的風的 主題 / 回貼
1樓  發表于: 2021-07-20 19:19
FX3U不是能直接連接觸摸屏嘛
行車不規范
要做難且正確的事！
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 377 點
下載積分: 837 分
在線時間: 85(小時)
注冊時間: 2021-07-16
最后登錄: 2024-09-29
查看行車不規范的 主題 / 回貼
2樓  發表于: 2021-07-27 13:30
直接用專用線纜可以從plc的編程口到觸摸屏，然后編程口就被占了；我可以在觸摸屏這邊直接訪問plc嗎？然后觸摸屏的點和plc的怎么對應的啊，是專用的緩存區還是怎么？我可以在哪些手冊或者資料上得到答案？
aracy123
級別: 探索解密
精華主題: 0
發帖數量: 79 個
工控威望: 134 點
下載積分: 813 分
在線時間: 82(小時)
注冊時間: 2020-03-12
最后登錄: 2024-12-11
查看aracy123的 主題 / 回貼
3樓  發表于: 2021-07-27 14:07
圖片：

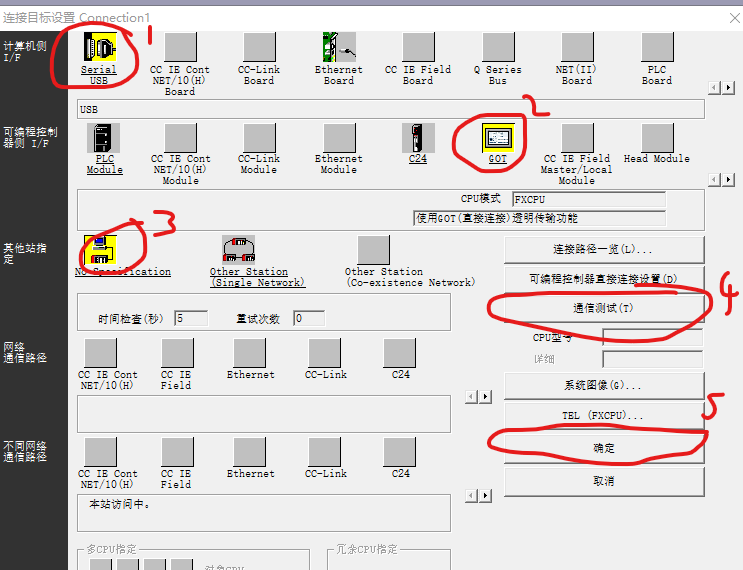

三菱的直接PLC連觸摸屏就行了，通訊線插在觸摸屏上，穿透通訊PC就行了
行車不規范
要做難且正確的事！
級別: 略有小成
精華主題: 0
發帖數量: 83 個
工控威望: 377 點
下載積分: 837 分
在線時間: 85(小時)
注冊時間: 2021-07-16
最后登錄: 2024-09-29
查看行車不規范的 主題 / 回貼
4樓  發表于: 2021-07-27 16:37
圖片：
圖片：
圖片：
圖片：

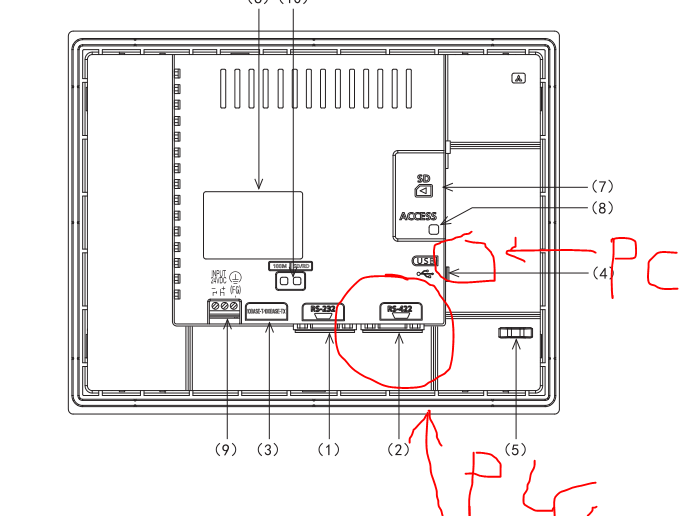

我現在是這樣的：第一步:用了一根通訊線從plc到觸摸屏RS422串口，用編程線連接觸摸屏usbmini口和電腦usb口，然后通訊設置，第一步連接和通訊應該就行了是不？

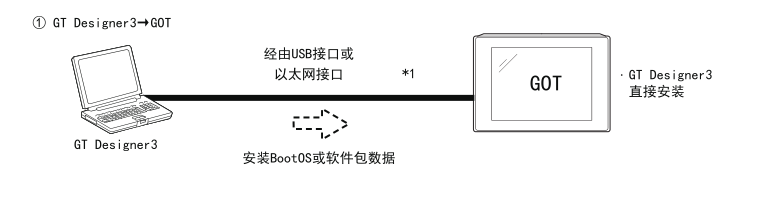

                             第二步：用GT WORK3里面的GT designer3，對觸摸屏（GOT）安裝或者更新Bootos

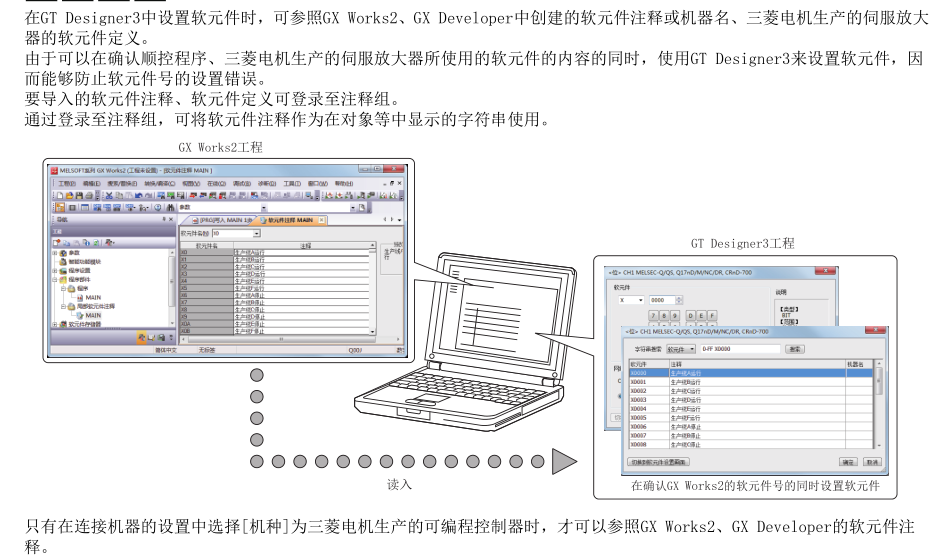

                             第三步：打開 GX WORK2，在GT designer3中導入GX工程里的軟元件，就可以使用定義好的軟元件來做畫面；和plc程序就一一對應上了，是這樣嗎？
dyx811
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 113 點
下載積分: 17371 分
在線時間: 51(小時)
注冊時間: 2021-07-23
最后登錄: 2024-12-23
查看dyx811的 主題 / 回貼
5樓  發表于: 2021-07-27 19:41
引用
引用第3樓aracy123于2021-07-27 14:07發表的  :
三菱的直接PLC連觸摸屏就行了，通訊線插在觸摸屏上，穿透通訊PC就行了



學習了！！受益匪淺!!謝謝��！
