樓主  發表于: 2020-12-16 16:01
圖片：
圖片：

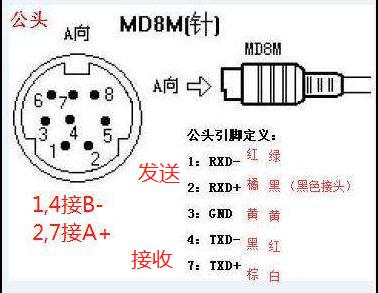

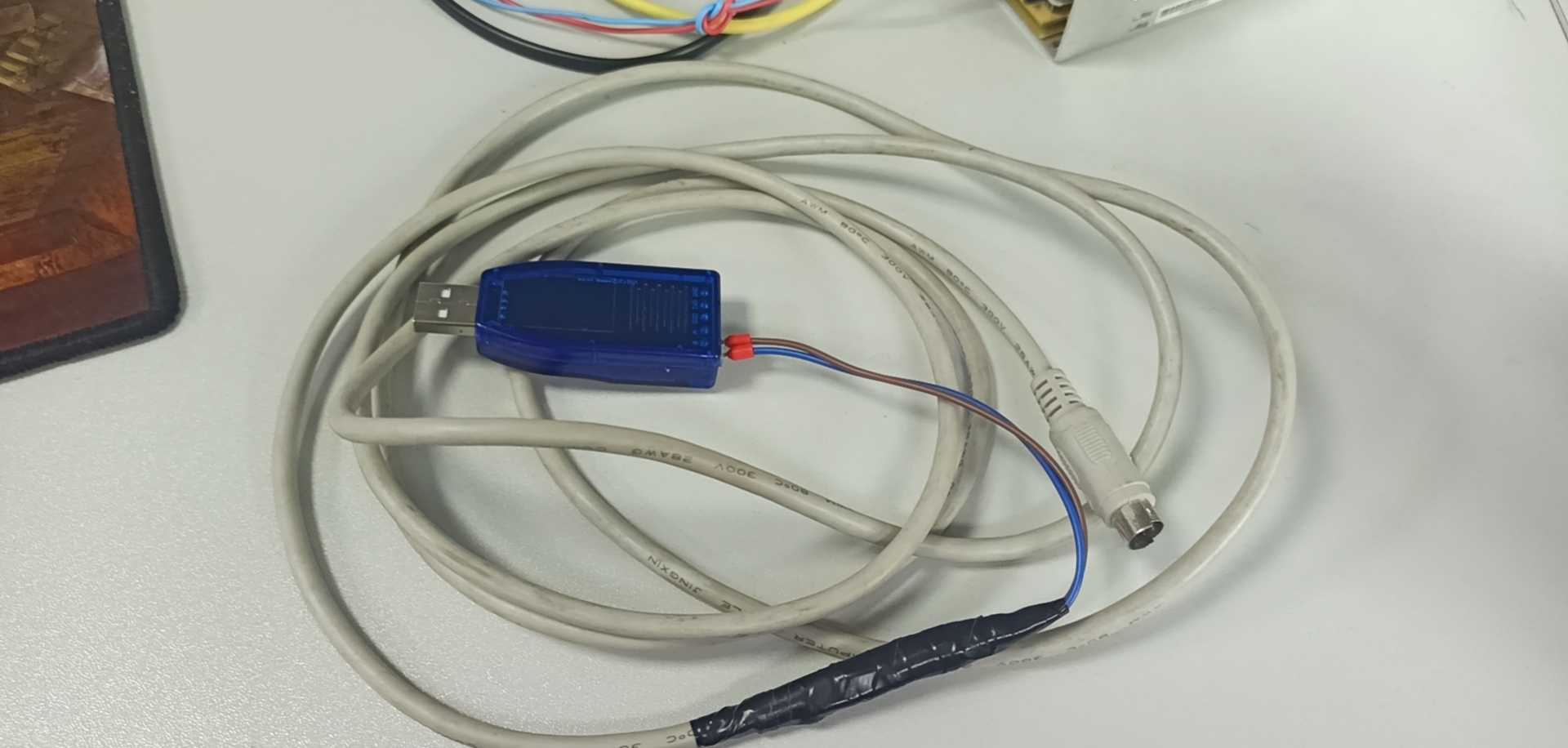

我們常用的SC-09數據線不耐用，所以我沒得辦法找來一根威倫通訊三菱的線剪斷，按照下面的接線圖，再買一個USB轉485，就可以用了，通訊測試沒有任何問題。圖中的顏色是我根據自己數據線標出來的，實際顏色自己測量一下
本帖最近評分記錄：
  • 下載積分:+3(bin1016) 感謝分享！
  • 下載積分:+1(似水流年ol) 好貼好貼！
  • 下載積分:+1(sqpfanglin) 牛B克拉斯，記住你了 ：）
    • 微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    honggun
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1566 個
    工控威望: 6988 點
    下載積分: 31273 分
    在線時間: 906(小時)
    注冊時間: 2009-11-16
    最后登錄: 2024-11-10
    查看honggun的 主題 / 回貼
    1樓  發表于: 2020-12-16 17:43
    贊一個
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11361 個
    工控威望: 18518 點
    下載積分: 12028 分
    在線時間: 2686(小時)
    注冊時間: 2013-01-31
    最后登錄: 2024-11-02
    查看往事如風的 主題 / 回貼
    2樓  發表于: 2020-12-16 20:46
    謝謝分享
    三人行者必有我?guī)?，擇其善者而從之
    黃曉liang
    級別: 家園�？�
    精華主題: 0
    發帖數量: 378 個
    工控威望: 529 點
    下載積分: 19347 分
    在線時間: 122(小時)
    注冊時間: 2016-05-26
    最后登錄: 2024-10-28
    查看黃曉liang的 主題 / 回貼
    3樓  發表于: 2020-12-16 21:52
    樓主，通訊時，選用的通訊口是USB類型？還是選擇RS232類型呢？
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4191 個
    工控威望: 7559 點
    下載積分: 14703 分
    在線時間: 2839(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-11-09
    查看夢雨天涯的 主題 / 回貼
    4樓  發表于: 2020-12-16 23:10
    引用
    引用第3樓黃曉liang于2020-12-16 21:52發表的  :
    樓主，通訊時，選用的通訊口是USB類型？還是選擇RS232類型呢？

    選擇com口
    微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    hefq
    級別: 家園常客
    精華主題: 0
    發帖數量: 614 個
    工控威望: 808 點
    下載積分: 1922 分
    在線時間: 1523(小時)
    注冊時間: 2008-07-03
    最后登錄: 2024-11-09
    查看hefq的 主題 / 回貼
    5樓  發表于: 2020-12-17 05:58
    這個不是有現成的買嗎？USB-SC09-FX
    zhongliang
    學無止境
    級別: 工控俠客
    精華主題: 0
    發帖數量: 742 個
    工控威望: 2102 點
    下載積分: 3679 分
    在線時間: 581(小時)
    注冊時間: 2012-10-11
    最后登錄: 2024-11-05
    查看zhongliang的 主題 / 回貼
    6樓  發表于: 2020-12-17 08:19
    謝謝分享
    ****************************學海無涯****************************
    夢雨天涯
    微信hui530527   &
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 4191 個
    工控威望: 7559 點
    下載積分: 14703 分
    在線時間: 2839(小時)
    注冊時間: 2016-10-31
    最后登錄: 2024-11-09
    查看夢雨天涯的 主題 / 回貼
    7樓  發表于: 2020-12-17 08:41
    引用
    引用第5樓hefq于2020-12-17 05:58發表的  :
    這個不是有現成的買嗎？USB-SC09-FX

    我知道有現成的，但是不耐用啊
    微信hui530527      b站賬號，非標自動化譚工
    請不要隨意加我，不會隨便通過。QQ群942493953
    hefq
    級別: 家園常客
    精華主題: 0
    發帖數量: 614 個
    工控威望: 808 點
    下載積分: 1922 分
    在線時間: 1523(小時)
    注冊時間: 2008-07-03
    最后登錄: 2024-11-09
    查看hefq的 主題 / 回貼
    8樓  發表于: 2020-12-17 10:10
    引用
    引用第7樓夢雨天涯于2020-12-17 08:41發表的  :

    我知道有現成的，但是不耐用啊

    應該是斷線了，
    hefq
    級別: 家園�？�
    精華主題: 0
    發帖數量: 614 個
    工控威望: 808 點
    下載積分: 1922 分
    在線時間: 1523(小時)
    注冊時間: 2008-07-03
    最后登錄: 2024-11-09
    查看hefq的 主題 / 回貼
    9樓  發表于: 2020-12-17 10:11
    你這個USB轉485是哪一家買的
    南郭先生
    自動化成就工業之美
    級別: 工控俠客
    精華主題: 0
    發帖數量: 524 個
    工控威望: 2634 點
    下載積分: 3976 分
    在線時間: 1118(小時)
    注冊時間: 2011-09-22
    最后登錄: 2021-09-26
    查看南郭先生的 主題 / 回貼
    10樓  發表于: 2020-12-17 11:05
    有才有才有才
    金蛇郎君czz
    車到山前必有路 czz674613079@163.com
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1937 個
    工控威望: 7484 點
    下載積分: 244 分
    在線時間: 436(小時)
    注冊時間: 2019-05-22
    最后登錄: 2024-11-07
    查看金蛇郎君czz的 主題 / 回貼
    11樓  發表于: 2020-12-19 15:06
    牛B克拉斯
