樓主  發表于: 2022-07-22 16:47
各位大佬，現在手上有50臺三菱E840的變頻器，主機位Q03UDV模塊，原先是采用CCLINK通訊，因為現在FR-A8NC-E-KIT板一直買不到貨，或者有貨價格太離譜，現在想改成走M(jìn)ODBUS通訊，網上查看了下可以用 QJ71MB91做，想問下這個模塊一個能帶幾個變頻器。
每個變頻器都需要設定轉速，讀取轉速，控制啟停。
看資料說能帶32個變頻器，咨詢了下供貨商說要是要設定及讀取參數的話，一個模塊只能帶16臺，因為自動刷新設定里面只有32個指令，一個變頻器要讀取 寫入占兩個指令，是這個樣子的嗎？
還有那個PU口的網口只有一個口，后面的變頻器該怎么連？能用那種1分2的網絡分線頭嗎？
如果采用QJ71C24N-R4，走協議通訊的話要幾個模塊��？協議號是不是最多只能128個協議？它這個CH1 和CH2能分開 分別帶幾個變頻器？
yetilong
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 129 點
下載積分: 301 分
在線時間: 19(小時)
注冊時間: 2017-04-22
最后登錄: 2024-12-24
查看yetilong的 主題 / 回貼
1樓  發表于: 2022-07-23 08:57
用一個QJ71C24N-R4  兩路485   支持64臺

通過 工具-通信協議支持功能-串行通信模塊  直接配置然后用GP.CPRTCL 指令直接搞定
樓主留言：
啟動停止指令也走M(jìn)ODBUS嗎？
是不是用H16指令同時發送啟動命令和變頻器的頻率數值？
還是只用H06發送單頻率值
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1600 個
工控威望: 7024 點
下載積分: 33122 分
在線時間: 915(小時)
注冊時間: 2009-11-16
最后登錄: 2024-12-31
查看honggun的 主題 / 回貼
2樓  發表于: 2022-07-23 09:21
引用
引用第1樓yetilong于2022-07-23 08:57發表的  :
用一個QJ71C24N-R4  兩路485   支持64臺

通過 工具-通信協議支持功能-串行通信模塊  直接配置然后用GP.CPRTCL 指令直接搞定

專業！
playps21018
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 111 點
下載積分: 504 分
在線時間: 79(小時)
注冊時間: 2016-04-26
最后登錄: 2024-12-22
查看playps21018的 主題 / 回貼
3樓  發表于: 2022-07-23 09:34
50臺 啟停 會有延遲問題
菜鳥888
級別: 家園�？�
精華主題: 0
發帖數量: 376 個
工控威望: 525 點
下載積分: 12582 分
在線時間: 1100(小時)
注冊時間: 2006-09-03
最后登錄: 2024-12-30
查看菜鳥888的 主題 / 回貼
4樓  發表于: 2022-07-23 22:44
鏈接數量太多，啟動信號建議外接
吾志所向
級別: 家園�？�
精華主題: 0
發帖數量: 368 個
工控威望: 648 點
下載積分: 1894 分
在線時間: 161(小時)
注冊時間: 2016-12-10
最后登錄: 2024-12-31
查看吾志所向的 主題 / 回貼
5樓  發表于: 2022-07-25 10:19
yetilong
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 129 點
下載積分: 301 分
在線時間: 19(小時)
注冊時間: 2017-04-22
最后登錄: 2024-12-24
查看yetilong的 主題 / 回貼
6樓  發表于: 2022-07-26 08:34

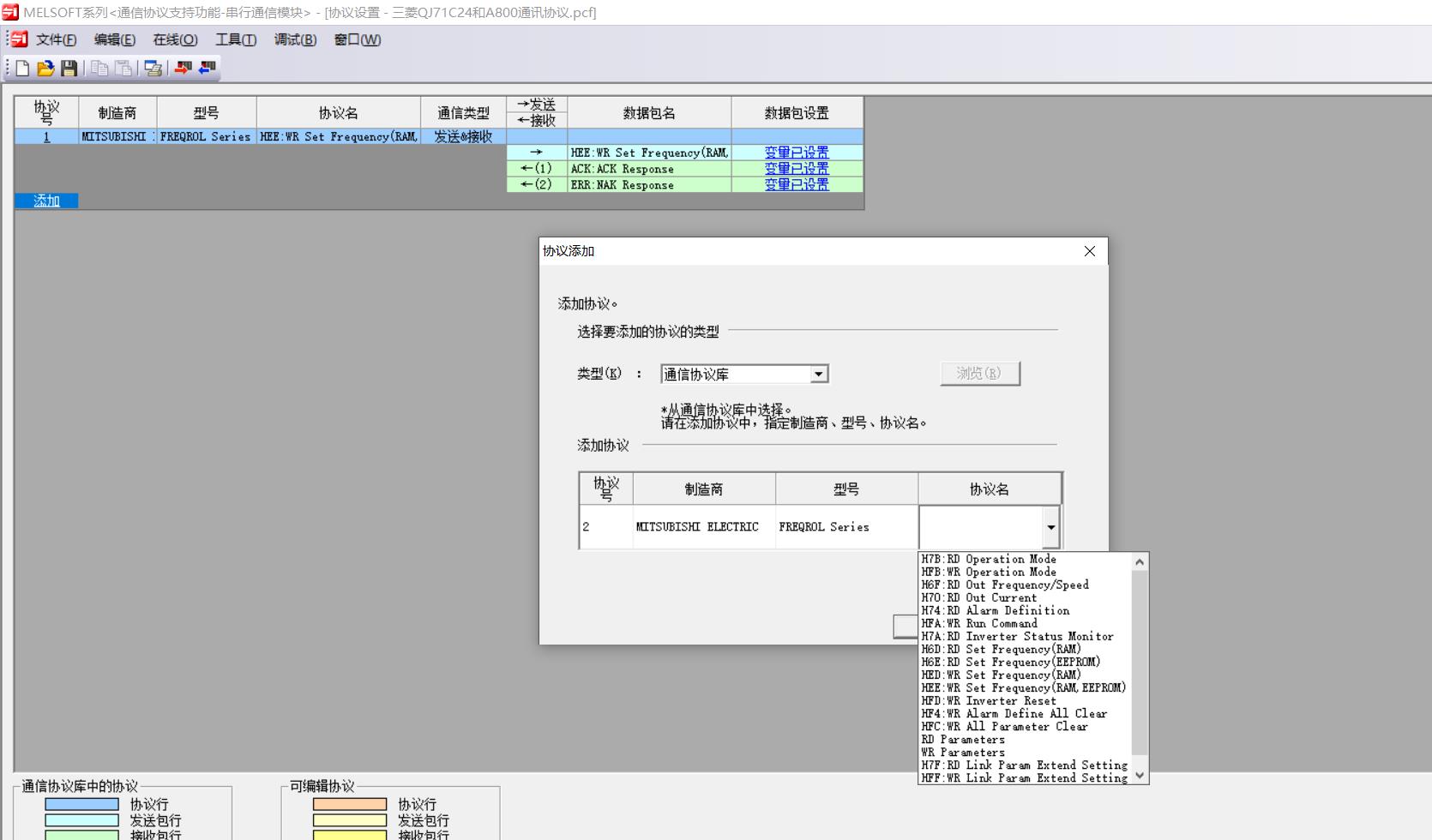

圖片：

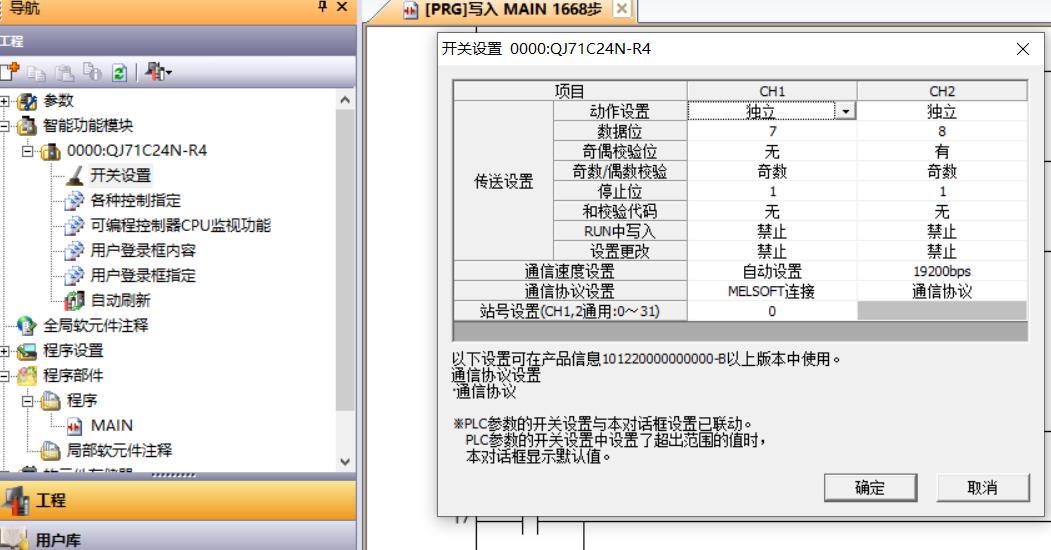

圖片：
非常簡單
焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1459 個
工控威望: 4682 點
下載積分: 14975 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-12-11
查看焦劉吉的 主題 / 回貼
7樓  發表于: 2022-07-29 14:03
1個通道32個2個通道64了，實在不行多搞幾個QJ71MB91
