樓主  發表于: 2022-09-18 19:41
三菱FX3U高速脈沖X0怎么接收直流無刷電機5V霍爾脈沖信號
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2845 個
工控威望: 3617 點
下載積分: 3517 分
在線時間: 3800(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-15
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2022-09-18 20:12
某寶有信號放大的板子，轉換一下。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
wenqing1012
級別: 家園�？�
精華主題: 0
發帖數量: 615 個
工控威望: 773 點
下載積分: 2373 分
在線時間: 462(小時)
注冊時間: 2006-11-03
最后登錄: 2024-11-14
查看wenqing1012的 主題 / 回貼
2樓  發表于: 2022-09-18 20:57
光偶轉換即可。
機會是自己創造的！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20979 點
下載積分: 27379 分
在線時間: 1758(小時)
注冊時間: 2010-01-03
最后登錄: 2024-11-14
查看tkggtdkjpl的 主題 / 回貼
3樓  發表于: 2022-09-18 21:44
高速計數器模塊
自動化單機，生產線，項目編程調試！
gk1688
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 728 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2024-06-19
查看gk1688的 主題 / 回貼
4樓  發表于: 2022-09-19 10:42
能推薦一個嗎
引用
引用第1樓tingfenghu于2022-09-18 20:12發表的  :
某寶有信號放大的板子，轉換一下。
gk1688
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 728 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2024-06-19
查看gk1688的 主題 / 回貼
5樓  發表于: 2022-09-19 10:43
什么型號的光耦
引用
引用第2樓wenqing1012于2022-09-18 20:57發表的  :
光偶轉換即可。
受不了了
級別: 家園常客
精華主題: 0
發帖數量: 599 個
工控威望: 727 點
下載積分: 1673 分
在線時間: 397(小時)
注冊時間: 2015-06-17
最后登錄: 2024-11-07
查看受不了了的 主題 / 回貼
6樓  發表于: 2022-09-19 11:13
引用
引用第2樓wenqing1012于2022-09-18 20:57發表的  :
光偶轉換即可。

99%的電工都沒能力用光耦搭個輸入電路
robert661122
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 169 點
下載積分: 399 分
在線時間: 165(小時)
注冊時間: 2013-01-31
最后登錄: 2024-11-14
查看robert661122的 主題 / 回貼
7樓  發表于: 2022-09-19 12:03
光耦6N136或6N137,如果用ULN2003A可以到DC50V
gk1688
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 173 點
下載積分: 728 分
在線時間: 74(小時)
注冊時間: 2016-08-23
最后登錄: 2024-06-19
查看gk1688的 主題 / 回貼
8樓  發表于: 2022-09-19 13:00

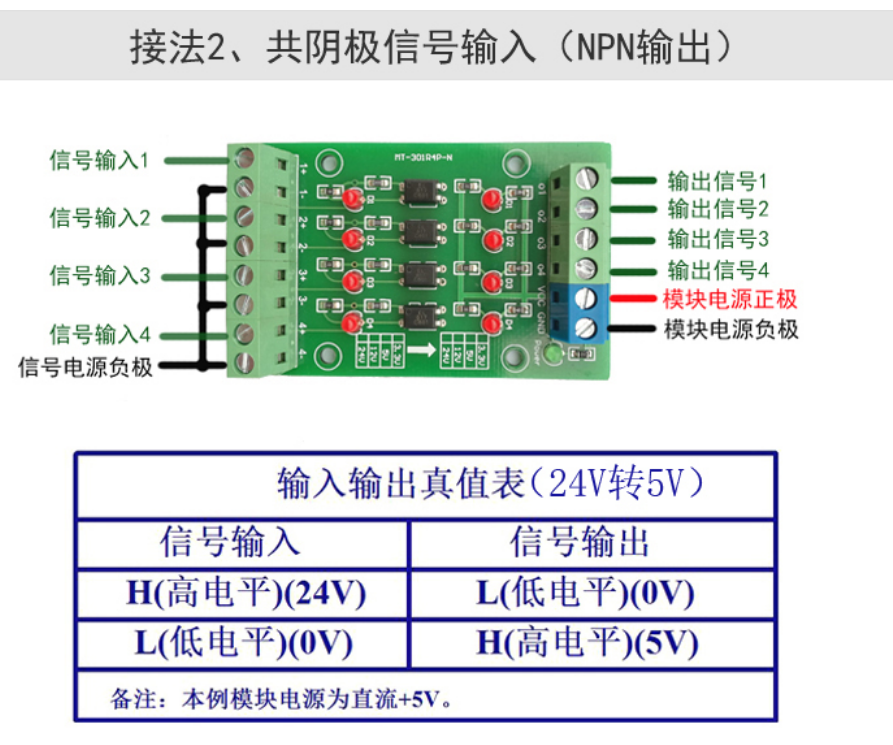

這種板子可以嗎
引用
引用第1樓tingfenghu于2022-09-18 20:12發表的  :
某寶有信號放大的板子，轉換一下。
受不了了
級別: 家園�？�
精華主題: 0
發帖數量: 599 個
工控威望: 727 點
下載積分: 1673 分
在線時間: 397(小時)
注冊時間: 2015-06-17
最后登錄: 2024-11-07
查看受不了了的 主題 / 回貼
9樓  發表于: 2022-09-19 15:13
引用
引用第8樓gk1688于2022-09-19 13:00發表的  :
[attachment=272120]這種板子可以嗎

4腳光耦的速度有限，波形變形厲害，上面網友提到的136之類高速光耦速度快很多，但高速光耦輸出又不支持24伏，輸出側也要工作電源，ULN2003需要合適下拉才能提速，好久不搞都有些迷糊了
本帖最近評分記錄：
  • 下載積分:+1(gk1688) 熱心助人！
    gk1688
    級別: 探索解密
    精華主題: 0
    發帖數量: 64 個
    工控威望: 173 點
    下載積分: 728 分
    在線時間: 74(小時)
    注冊時間: 2016-08-23
    最后登錄: 2024-06-19
    查看gk1688的 主題 / 回貼
    10樓  發表于: 2022-09-21 15:46
    輸入端提供的電流最大5毫安 用什么光耦好嗎一般的光耦好像最小要5毫安電流
    引用
    引用第7樓robert661122于2022-09-19 12:03發表的  :
    光耦6N136或6N137,如果用ULN2003A可以到DC50V
    hgz284631157
    工控小君
    級別: 略有小成
    精華主題: 0
    發帖數量: 313 個
    工控威望: 421 點
    下載積分: 1299 分
    在線時間: 185(小時)
    注冊時間: 2009-04-07
    最后登錄: 2024-11-14
    查看hgz284631157的 主題 / 回貼
    11樓  發表于: 2022-09-22 17:24
    不能共地？
    • «
