手上有兩個顯控的屏，要求是兩個屏控一個PLC，現在FX3U買了個422BD回來，裝上什么不用設置兩個口試過電腦編程線都可以，但是同時連屏就422BD的通訊不上，網上也找不到資料，如果能連的話，請問要怎么設置？麻煩各位了。

一機多屏，威綸通有教程

加的BD板，PLC里面要設置參數

PLC里要怎么寫呢？

看看威綸通的通訊手冊就行

等大神給個答案，學習學習

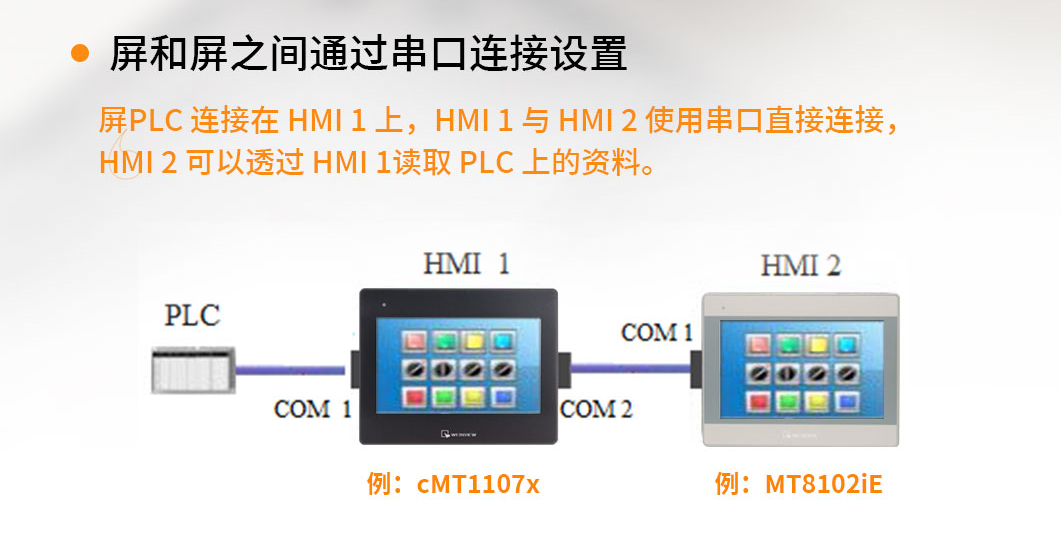

屏與屏之間通過串口連接設置
與PLC直接相連接HMI1為主屏，從屏HMI2透過串口連接主屏。
主屏HMI1程序中的通訊參數設置（以三菱FX3U PLC為例）
新增本機PLC：與PLC的通訊參數照常設置。
新增主從服務器（Master-Slave Server）：與從屏相連接的通訊參數設置。
波特率115200，E，8，1
從屏HMI2程序中通訊參數設置
新增遠端PLC，使用主從模式。
PLC類型選擇依然是FX3U。
注：使用串口主從連接進行一機多屏通訊，建議最多兩屏，如要實現連接更多的觸摸屏可考慮，屏與屏進行以太網連接。

網址： https://www.weinview.cn/prodshow_view.aspx?nid=31&typeid=86&id=958

樓主沒說是什么牌子的人機界面，我就拿威綸通的來做范例
我沒試過，只能幫到這兒了

現在不帶網口的PLC，我都不用的

謝謝大家，我說了是顯控的屏，屏用串口連我知道，問題現在是我加了422BD就有兩個422口了，我意思是每個屏單獨連一個422口

引用

引用第8樓macatx于2023-02-15 16:48發表的  :
謝謝大家，我說了是顯控的屏，屏用串口連我知道，問題現在是我加了422BD就有兩個422口了，我意思是每個屏單獨連一個422口

這個就要看你用什么牌子的觸摸屏了，看它們的一機多屏是怎么操作的

每個屏單獨連一個422口的話，如果你單個屏可以連的話
那就在PLC系統設置那邊兩個通道都設一樣參數看看行不行，看這樣行不行得通 或 兩個屏這樣和FX3U連接會不會有沖突
通常是不建議這樣做是因?yàn)榭赡軙?huì)產生沖突，開始"發神經"

例子：這是威綸通觸摸屏的一機多屏的正確做法

D8120設為0就可以了
