樓主  發表于: 2011-06-03 06:54
三菱GT Desi gner2中使用按鈕開關置位件元件時；按鈕開關如何實現置位；比例按一下按鈕為ON；再按一下為OFF，望高人指點
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1784 個
工控威望: 5345 點
下載積分: 21346 分
在線時間: 1601(小時)
注冊時間: 2009-07-21
最后登錄: 2024-10-31
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2011-06-03 07:14

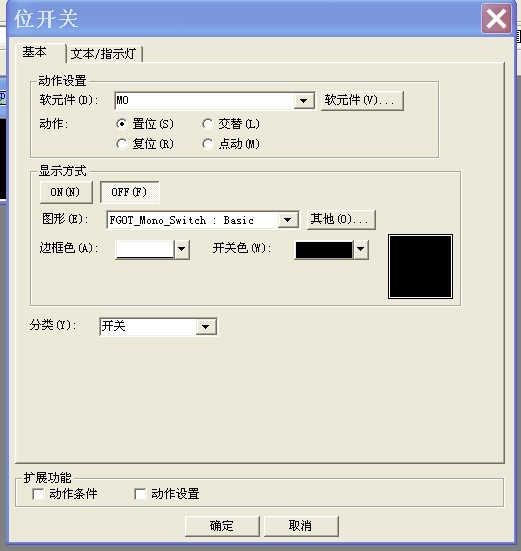

圖片：
535357
級別: 略有小成
精華主題: 0
發帖數量: 122 個
工控威望: 238 點
下載積分: 843 分
在線時間: 70(小時)
注冊時間: 2011-04-19
最后登錄: 2014-07-05
查看535357的 主題 / 回貼
2樓  發表于: 2011-06-03 08:24
引用
引用第1樓匯榮鋁業于2011-06-03 07:14發表的 :


補充樓上的，軟元件動作應該選交替。
學習快樂
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 139 點
下載積分: 559 分
在線時間: 22(小時)
注冊時間: 2011-04-05
最后登錄: 2012-07-24
查看學習快樂的 主題 / 回貼
3樓  發表于: 2011-06-03 11:09
我在畫面上也是那樣作的；位元件是可以實現置位的；就是畫面上的按鈕沒法實現置位；如選擇按鈕在按下時為ON但放開時就變?yōu)镺FF
smallnick
do good
級別: 論壇先鋒
精華主題: 0
發帖數量: 330 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的 主題 / 回貼
4樓  發表于: 2011-06-03 12:40
選擇交替
lucktao
級別: 略有小成
精華主題: 0
發帖數量: 47 個
工控威望: 200 點
下載積分: 707 分
在線時間: 6(小時)
注冊時間: 2007-10-16
最后登錄: 2012-06-15
查看lucktao的 主題 / 回貼
5樓  發表于: 2011-06-03 15:31
沒錯，選擇交替
學習快樂
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 139 點
下載積分: 559 分
在線時間: 22(小時)
注冊時間: 2011-04-05
最后登錄: 2012-07-24
查看學習快樂的 主題 / 回貼
6樓  發表于: 2011-06-03 20:33
不知道為什么；我在仿真軟件上沒辦法實現畫面上的按鈕實現置位
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 123(小時)
注冊時間: 2010-10-28
最后登錄: 2024-11-15
查看ysheng9099的 主題 / 回貼
7樓  發表于: 2011-06-03 21:03
動作設置中選擇好要設置的位元件，在下面的動作選項中選擇交替，確定即可
蕭風
當你不能改變你身處的環境時，可以重新選擇環境
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 487 點
下載積分: 1128 分
在線時間: 678(小時)
注冊時間: 2010-10-21
最后登錄: 2024-11-14
查看蕭風的 主題 / 回貼
8樓  發表于: 2011-06-03 22:56
你把（文本/指示燈）里的軟元件設成和按鈕軟元件一樣的就可以了 。
學無止境
zysh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zysh的 主題 / 回貼
9樓  發表于: 2011-06-04 09:13
學習謝謝，謝謝了
學習快樂
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 139 點
下載積分: 559 分
在線時間: 22(小時)
注冊時間: 2011-04-05
最后登錄: 2012-07-24
查看學習快樂的 主題 / 回貼
10樓  發表于: 2011-06-04 20:52
原來要在文本/指示燈里面設置才行的；謝謝8樓；同時也謝謝各位；呵呵，辛苦大家了，謝謝
