樓主  發表于: 2009-01-10 11:24
手頭有一臺F1-40MR的PLC，如圖1：

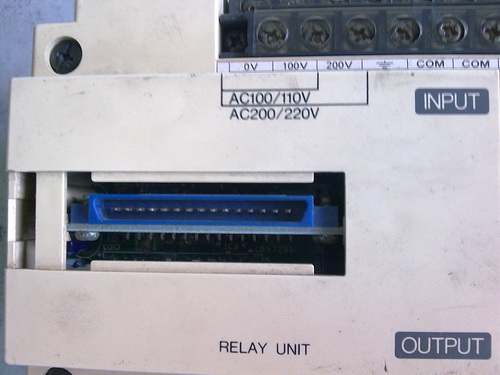

其左側有一接口，如圖2：

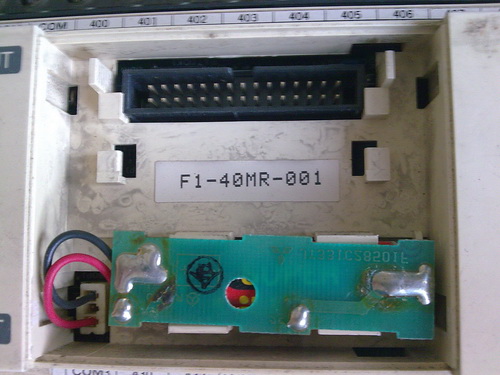

其電池蓋下有一接口，如圖3：



請教：
1.左側接口（圖2）有何用途？

2. 圖3中的接口只能接手持編程器嗎？

3.除了手持編程器和專用模塊，還能用什么方法對其編程？軟件使用那款，連接線如何制作？

多謝各位大俠指導！
竹風涼
巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。
級別: 家園常客
精華主題: 0
發帖數量: 470 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的 主題 / 回貼
1樓  發表于: 2009-01-10 17:03
圖2 的接口好像是接面板用的編程器的吧，F(xiàn)-40是這樣，應應該一樣
禍兮福所倚
福兮禍所伏
工控燦鳥
已經不搞工控好多年
級別: 略有小成
精華主題: 0
發帖數量: 520 個
工控威望: 396 點
下載積分: 1012 分
在線時間: 164(小時)
注冊時間: 2007-06-12
最后登錄: 2024-10-30
查看工控燦鳥的 主題 / 回貼
2樓  發表于: 2009-01-10 17:34
太老了。換了吧
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 159003 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-24
查看sjm213的 主題 / 回貼
3樓  發表于: 2009-01-10 17:58
引用
引用第2樓bch55635于2009-01-10 17:34發表的  :
太老了。換了吧


沒事用來玩的~~作試驗用機！
ly251016
級別: 略有小成
精華主題: 0
發帖數量: 159 個
工控威望: 233 點
下載積分: 7561 分
在線時間: 240(小時)
注冊時間: 2008-09-07
最后登錄: 2024-12-08
查看ly251016的 主題 / 回貼
4樓  發表于: 2009-01-11 23:55
圖2接手持編程器，圖3插專用模塊
菜鳥888
級別: 家園�？�
精華主題: 0
發帖數量: 376 個
工控威望: 525 點
下載積分: 12582 分
在線時間: 1098(小時)
注冊時間: 2006-09-03
最后登錄: 2024-12-04
查看菜鳥888的 主題 / 回貼
5樓  發表于: 2009-01-12 18:17
要用一個轉換卡,軟件用MEDOC
和臺灣士林A1系列一樣
紅亮
級別: 略有小成
精華主題: 0
發帖數量: 214 個
工控威望: 373 點
下載積分: 730 分
在線時間: 113(小時)
注冊時間: 2007-07-01
最后登錄: 2024-11-18
查看紅亮的 主題 / 回貼
6樓  發表于: 2009-01-17 09:11
4樓說的對，我也有一臺，但不知道用啥電纜和電腦相連
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5212 個
工控威望: 7436 點
下載積分: 159003 分
在線時間: 3172(小時)
注冊時間: 2007-11-21
最后登錄: 2024-12-24
查看sjm213的 主題 / 回貼
7樓  發表于: 2009-01-17 12:47
方式之一：
竹風涼
巧者勞，智者憂，無能者，無所求。蔬食者遨游，泛若不系之舟。
級別: 家園常客
精華主題: 0
發帖數量: 470 個
工控威望: 588 點
下載積分: 516 分
在線時間: 146(小時)
注冊時間: 2008-10-16
最后登錄: 2022-08-24
查看竹風涼的 主題 / 回貼
8樓  發表于: 2009-01-17 13:55
引用
引用第4樓ly251016于2009-01-11 23:55發表的  :
圖2接手持編程器，圖3插專用模塊

這個機型也有特殊模塊嗎？
請教指導
禍兮福所倚
福兮禍所伏
fjkeile
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fjkeile的 主題 / 回貼
9樓  發表于: 2009-02-15 10:06
我們公司用豐煒V系列的，和這一樣，只能用手編啦
fjkeile
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fjkeile的 主題 / 回貼
10樓  發表于: 2009-02-15 10:08
第二個接口是用來接存儲卡，EEPROM的，也就是備份！
xyd_hsn10
jakenghuang
級別: 網絡英雄
精華主題: 0
發帖數量: 384 個
工控威望: 5350 點
下載積分: 61683 分
在線時間: 448(小時)
注冊時間: 2008-12-29
最后登錄: 2021-03-08
查看xyd_hsn10的 主題 / 回貼
11樓  發表于: 2009-02-17 21:22
第2個圖接口是用來手編或通信模塊F2-20GF1的，第3個圖 接口是用來接存儲卡，EEPROM,ROM的，也就是備份！
[ 此帖被xyd_hsn10在2009-02-17 21:28重新編輯 ]
  • «
