樓主  發表于: 2009-07-25 20:19
這個程序轉換不了高手幫幫忙（我用的是GX Developer，不會貼圖，不好意思，難道是每一行都要輸入STL 嗎
  -------------------------------------STL S20
---------------------------------------OUT Y1
---------------------------------------OUT Y2
-------------------------------------PLS M1
--------LD X1   --AND Y3-----SET S22
----------------------------RET
河南張先生
努力做事，誠信做人
級別: 家園�？�
精華主題: 0
發帖數量: 673 個
工控威望: 955 點
下載積分: 3187 分
在線時間: 876(小時)
注冊時間: 2009-04-25
最后登錄: 2024-10-28
查看河南張先生的 主題 / 回貼
1樓  發表于: 2009-07-25 20:35

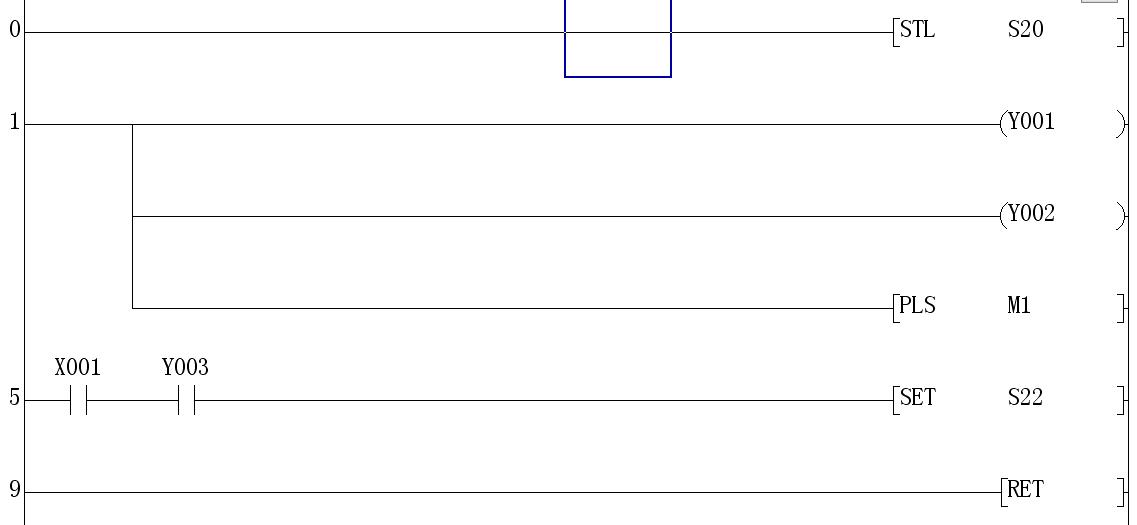

轉換后是這樣不
pcs7driver
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pcs7driver的 主題 / 回貼
2樓  發表于: 2009-07-25 20:41
是的，轉換后應該是這樣，但是每次都報警說，梯形圖錯誤光標在Y002處，刪除Y002一行，光標又顯示PLS M 1 處
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 446 個
工控威望: 1316 點
下載積分: 2402 分
在線時間: 714(小時)
注冊時間: 2009-07-06
最后登錄: 2024-11-12
查看xiaoqizi的 主題 / 回貼
3樓  發表于: 2009-07-25 21:11
我試了,好象沒問題啊
pcs7driver
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pcs7driver的 主題 / 回貼
4樓  發表于: 2009-07-25 21:43
[upload=1]
qlin
學過一點FX型PLC基本知識
級別: 家園常客
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
5樓  發表于: 2009-07-26 07:38
梯形圖編輯的時候，就應當是1樓的形式，即：OUT Y2、PLS  M1的橫線，需用豎線向上連，而不能像Y1一樣，連到“母線”上。
僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會
zxc6688
工業自動化是我們的目標
級別: 略有小成
精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的 主題 / 回貼
6樓  發表于: 2009-07-26 08:06
5樓正解
http://zxc6688.ys168.com/
yusanlong045
天涯路 孤客行 問誰與共？
級別: 略有小成
精華主題: 0
發帖數量: 235 個
工控威望: 226 點
下載積分: 791 分
在線時間: 44(小時)
注冊時間: 2009-07-04
最后登錄: 2017-01-25
查看yusanlong045的 主題 / 回貼
7樓  發表于: 2009-07-26 08:20
不用的！直到你寫下一個stl，才是上一個的終點！
lsjkfb
級別: 略有小成
精華主題: 0
發帖數量: 55 個
工控威望: 293 點
下載積分: 568 分
在線時間: 119(小時)
注冊時間: 2008-12-10
最后登錄: 2023-08-26
查看lsjkfb的 主題 / 回貼
8樓  發表于: 2009-08-04 08:56
加個LD M8000
