樓主  發表于: 2010-07-05 08:53
圖片：

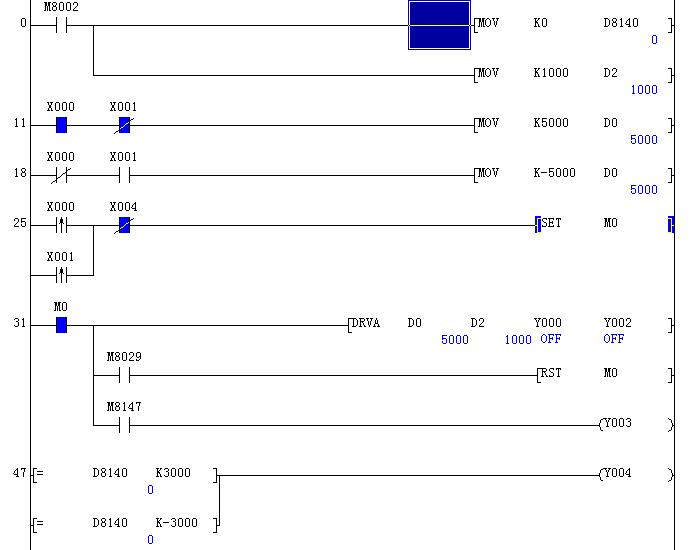

自己參照資料寫了一個脈沖輸出程序，做仿真的時候，Y000怎么總是OFF狀態 ，還有Y002怎么控制它的ON /OFF狀態，請大俠幫分析下，謝謝
lcl1990
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lcl1990的 主題 / 回貼
1樓  發表于: 2010-07-05 11:33
脈沖的不能仿真
飛火111
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看飛火111的 主題 / 回貼
2樓  發表于: 2010-07-05 12:53
哦，但是即使Y000輸出不能仿真，但是記錄Y000的脈沖數量的寄存器D8140應該會記錄Y000的脈沖數量達到3000個，對應的Y004應該有輸出吧？
zichen8716
我行，我行，我行行行�。。�
級別: 家園�？�
精華主題: 0
發帖數量: 266 個
工控威望: 527 點
下載積分: 4363 分
在線時間: 59(小時)
注冊時間: 2010-03-25
最后登錄: 2022-12-28
查看zichen8716的 主題 / 回貼
3樓  發表于: 2010-07-05 13:06
脈沖指令不能仿真，你使用的這個事三菱那個系列的PLC
失敗并不意味你浪費了時間和生命。失敗表明你有理由重新開始
飛火111
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看飛火111的 主題 / 回貼
4樓  發表于: 2010-07-05 15:15
我用的是FX1s系列PLC
zichen8716
我行，我行，我行行行�。�！
級別: 家園�？�
精華主題: 0
發帖數量: 266 個
工控威望: 527 點
下載積分: 4363 分
在線時間: 59(小時)
注冊時間: 2010-03-25
最后登錄: 2022-12-28
查看zichen8716的 主題 / 回貼
5樓  發表于: 2010-07-06 10:19
你仿真時候是不是會出現一個錯誤提示，d8140是輸出脈沖的計數

脈沖指令根本沒有執行，就沒有輸出，D8140怎么會有數值
失敗并不意味你浪費了時間和生命。失敗表明你有理由重新開始
王海fa
級別: 論壇先鋒
精華主題: 0
發帖數量: 240 個
工控威望: 1881 點
下載積分: 3796 分
在線時間: 351(小時)
注冊時間: 2010-04-05
最后登錄: 2024-11-20
查看王海fa的 主題 / 回貼
6樓  發表于: 2010-10-10 17:32
脈沖不能仿真
cailiang123
CAILIANG
級別: 論壇先鋒
精華主題: 0
發帖數量: 407 個
工控威望: 1543 點
下載積分: 18384 分
在線時間: 663(小時)
注冊時間: 2010-01-18
最后登錄: 2024-08-18
查看cailiang123的 主題 / 回貼
7樓  發表于: 2010-10-10 20:07
DRVA指令，需延遲一個周期執行
木獬
花看堪折直須折，莫待無花空折枝。
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 253(小時)
注冊時間: 2010-09-13
最后登錄: 2024-12-24
查看木獬的 主題 / 回貼
8樓  發表于: 2010-10-13 15:39
脈沖的不能仿真
mfjsx
專業非標自動化設備工程開發
級別: 家園�？�
精華主題: 0
發帖數量: 799 個
工控威望: 746 點
下載積分: 934 分
在線時間: 180(小時)
注冊時間: 2008-04-25
最后登錄: 2024-11-10
查看mfjsx的 主題 / 回貼
9樓  發表于: 2010-10-13 19:37
不光是脈沖,所有高速指令都不能仿真
為了我們能夠繼續有飯吃,一起努力的去探討
xctang
級別: 略有小成
精華主題: 0
發帖數量: 81 個
工控威望: 223 點
下載積分: 478 分
在線時間: 58(小時)
注冊時間: 2007-07-20
最后登錄: 2022-11-22
查看xctang的 主題 / 回貼
10樓  發表于: 2010-10-14 09:24
對頭
