此方案針對七十七樓出現的問題[attachment=33684] 此方案針對三十五樓出現的問題[attachment=31751] 此方案針對二十四樓出現的問題[attachment=31696]
對三十八樓提出的意見回復：

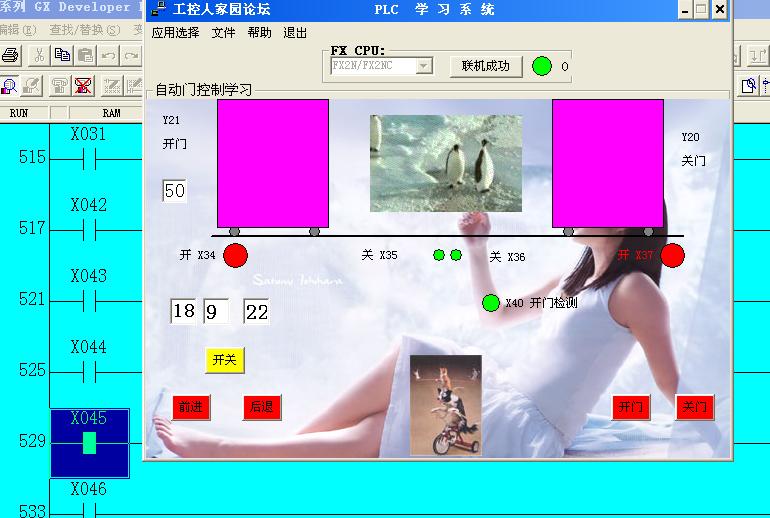

1 、狗是會動的，驅動Y22、Y23狗會前進后退，到開門X40開門檢測位置，x40會接通；

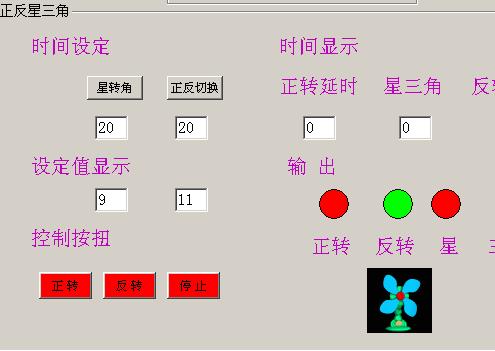

2、扇葉轉動可以看下面圖示了，相應輸出參考使用幫助；

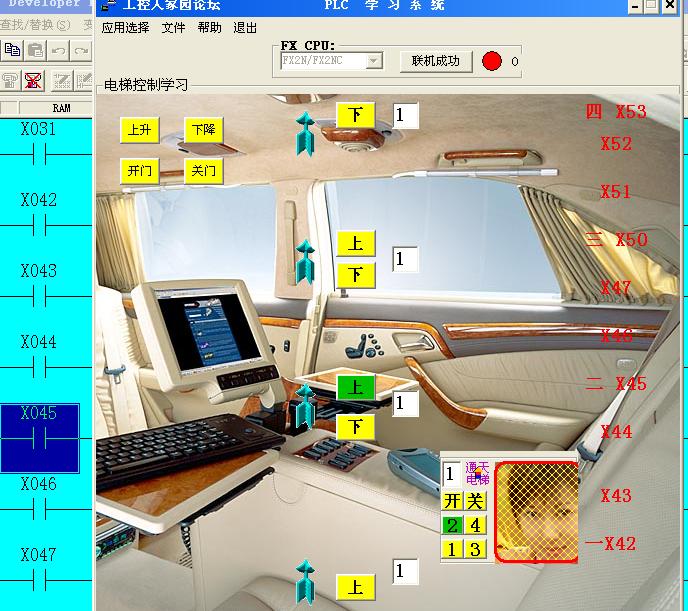

3、電梯也要驅動電梯上升或下降，才會出現對應的上、下箭頭，鼠標箭頭指向電梯的各個位置會有對應的輸入、輸出顯示。
[attachment=31376]    如圖示，即文件下載：

為大家更好的學習好PLC，大家使用中有什么不合適的方面，有什么想要模擬的設備，提出來了，我把它改進，加進來。以利大家學習使用。




[attachment=31369]
[attachment=31376]

也是新手啊 ？？ 謝謝你的系統

下來看看

好東西!!

呵呵，又有新東西啊。真認真。進步很多哦。

再給你一個測試程式的方法。
規劃一區M點(比如M300~M350)，利用M點，將M300當成總異常，只要M301~M349其中有一點動作，M300就ON。
就是有異常發生。直接從M300去找異常點的程式在那。
這樣在作測試模擬時，就可以在模擬畫面上顯示異常訊息了。
有興趣的話，可以參考看看。

大陸出差回臺後，就很少來了。
最近在學寫AUTOCAD的程式，AUTOLISP。
方便自己設計電路圖，減少花費的時間。

謝謝四樓指點，我試試。

引用

引用第4樓litung于2009-11-15 16:45發表的 Re:新手PLC仿真學習系統 （感謝 litung xiaoqizi 幫助、指導） :
呵呵，又有新東西啊。真認真。進步很多哦。

再給你一個測試程式的方法。
規劃一區M點(比如M300~M350)，利用M點，將M300當成總異常，只要M301~M349其中有一點動作，M300就ON。
就是有異常發生。直接從M300去找異常點的程式在那。
.......

謝謝四樓了，有以上疑問：
只要M301~M349其中有一點動作，M300就ON，這個感覺容易做到；
直接M300從去找異常點的程式在那，這個有些不太明白，M300如何與故障點的程序連接，能否再詳細點說明了。

好東西，下來看看，感謝分享

我怎么下不了

老手也可以用呀，只要不是高手

也是新手啊 ？？ 謝謝你的系統

我是初學PLC的，感謝分享，正好下來學習學習。
