這三個電磁閥的原理圖怎么看，都有什么區別
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 7953 分
在線時間: 503(小時)
注冊時間: 2008-10-17
最后登錄: 2024-11-07
查看小侯的 主題 / 回貼
1樓  發表于: 2021-04-27 09:34

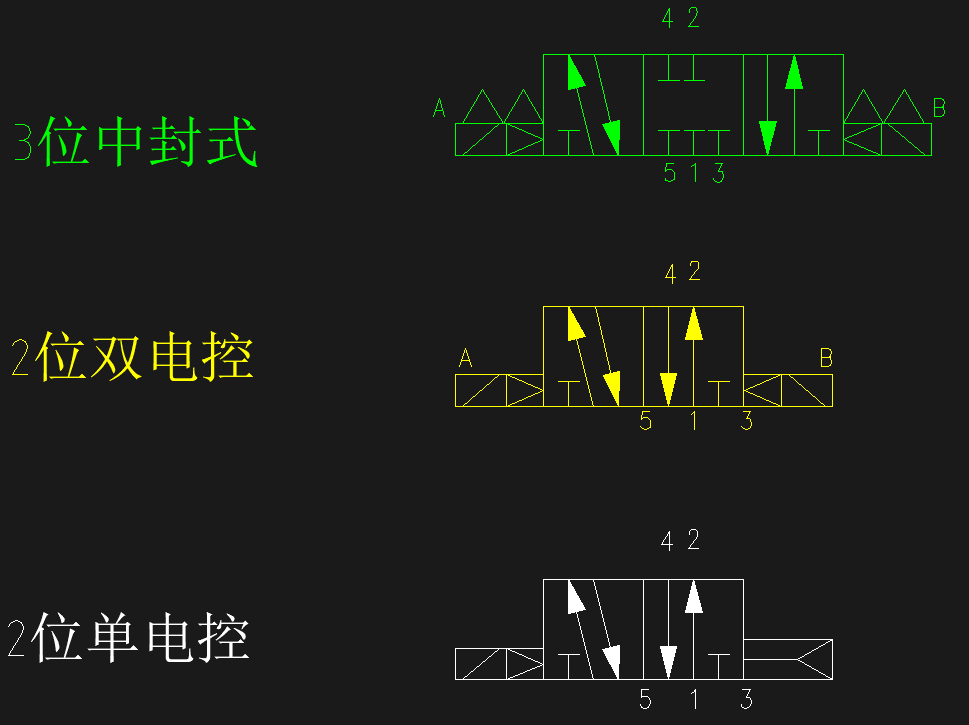

第一個是五口三位，A線圈通電1-4、2-3，斷電後全部封閉，B線圈通電4-5、1-2，斷電後全部封閉
這種用來作氣壓缸中間停止的氣壓機構
第二種是五口二位雙線圈，A線圈通電1-4、2-3，斷電後保持，B線圈通電4-5、1-2，斷電後保持
這種用來作氣壓缸兩端定位，斷電後不復歸用
第三種是五口二位單線圈，通電時1-4、2-3，斷電時4-5、1-2
這種也是用來作氣壓缸兩端定位，斷電後自動復歸

一般使用都是第三種，第二種要看斷電後是不是要保持位置，第一種由於可以停在中間，大多用來作多段停止的機構
