樓主  發表于: 2006-12-14 14:38
圖片：
圖片：

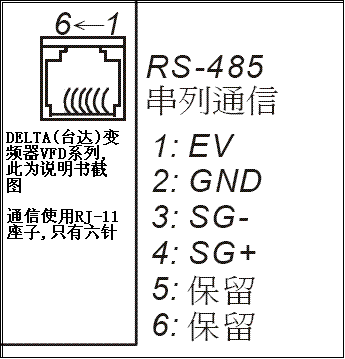

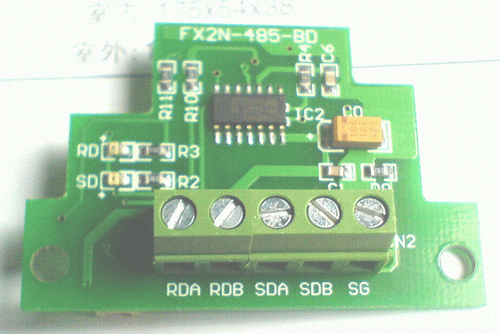

昨天做一個工程,使用FX2N_PLC與FX2N-485-BD再與DELTA(臺達)VFD-B變頻器通信,以前沒用過這種變頻器,搞到今天還沒弄明白變頻器端RJ-11的EV,GND,SG-,SG+與FX2N-485-BD通信板RDA,RDB,SDA,SDB,SG到底該怎么接線?變頻器說明書上也沒有說清楚.請問知道的同行能幫幫忙告訴我嗎?非常謝謝!
  終于搞定了！感謝大家的回復！
[ 此貼被zhong1946在2007-12-07 23:22重新編輯 ]
weiwxsir
知足者常樂
級別: 略有小成
精華主題: 1 篇
發帖數量: 114 個
工控威望: 248 點
下載積分: 1390 分
在線時間: 6(小時)
注冊時間: 2007-06-01
最后登錄: 2024-09-07
查看weiwxsir的 主題 / 回貼
1樓  發表于: 2007-06-25 15:08
后來，你搞定了么？怎么沒人跟帖呢？頂一下。
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4798 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
2樓  發表于: 2007-06-25 18:58
圖片：
圖片：
圖片：
圖片：

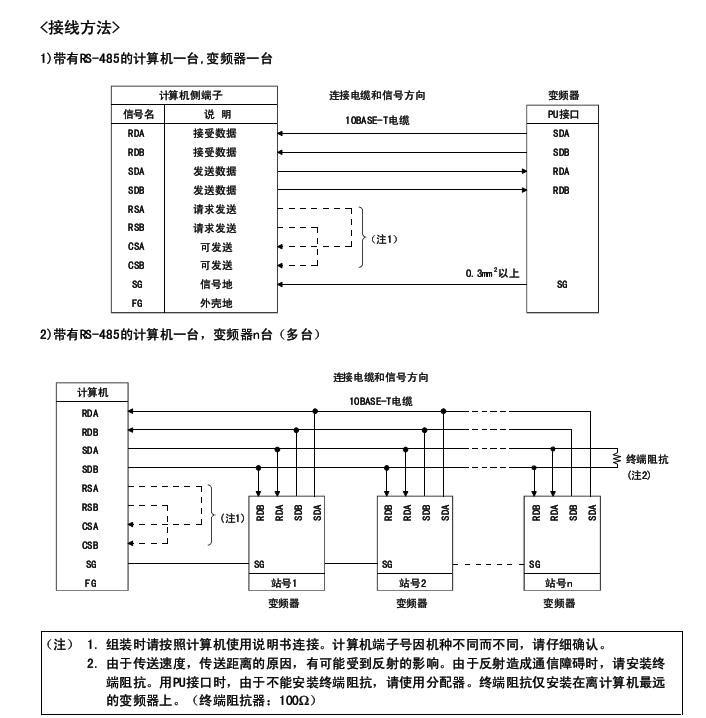

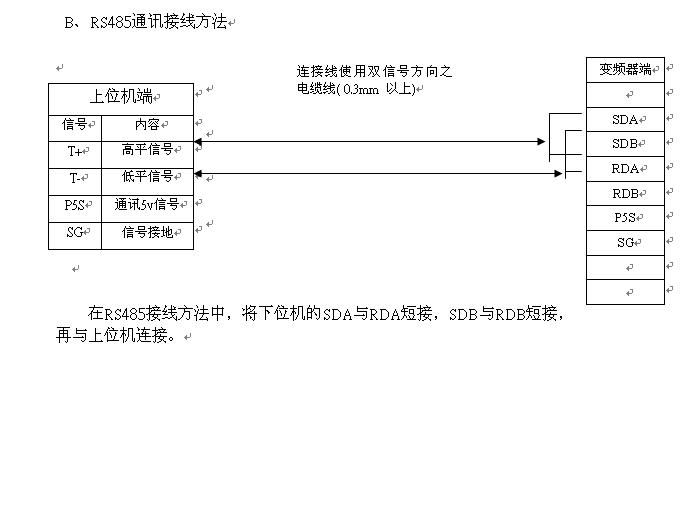

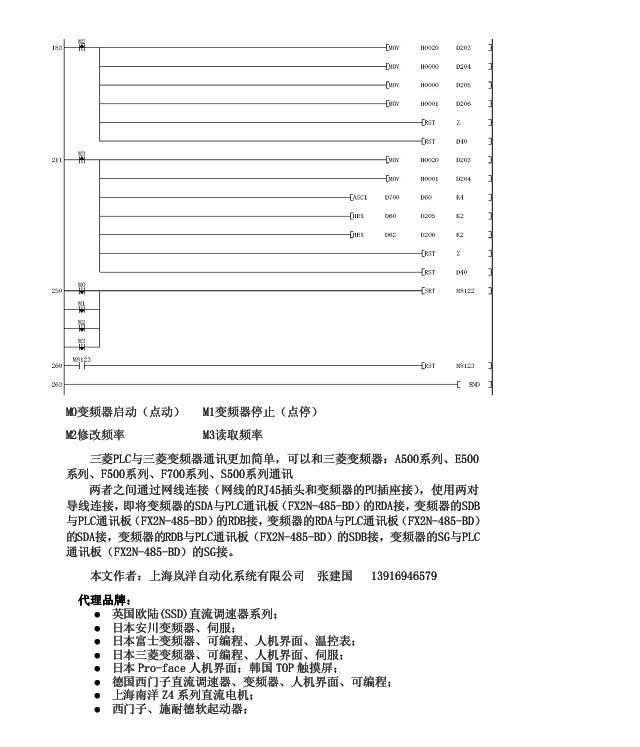

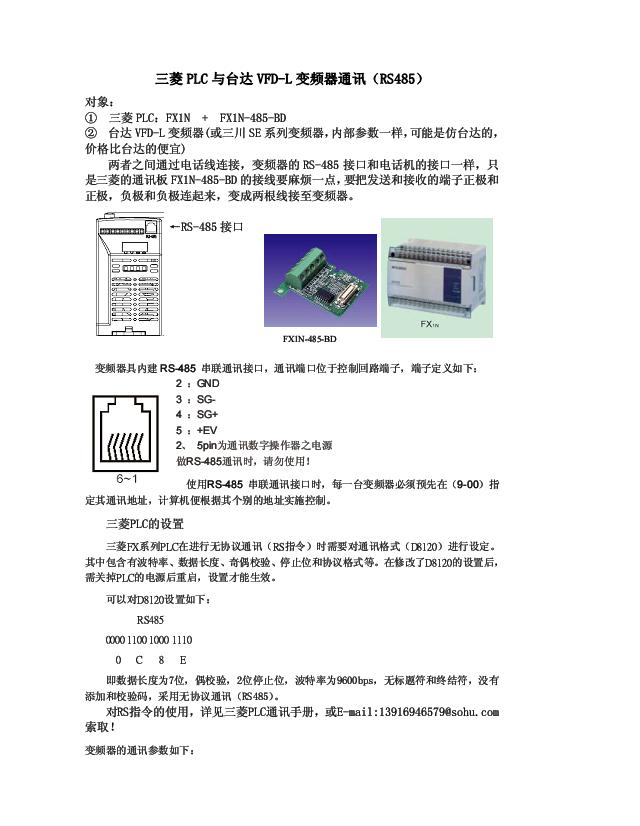

這是網上的一個例子,大家看看呀
附件： 三菱PLC與變頻器通訊.rar (240 K) 下載次數:496
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 黃金:+5(YMMFA) 助人為樂+5
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    3樓  發表于: 2007-06-25 19:03
    圖片：

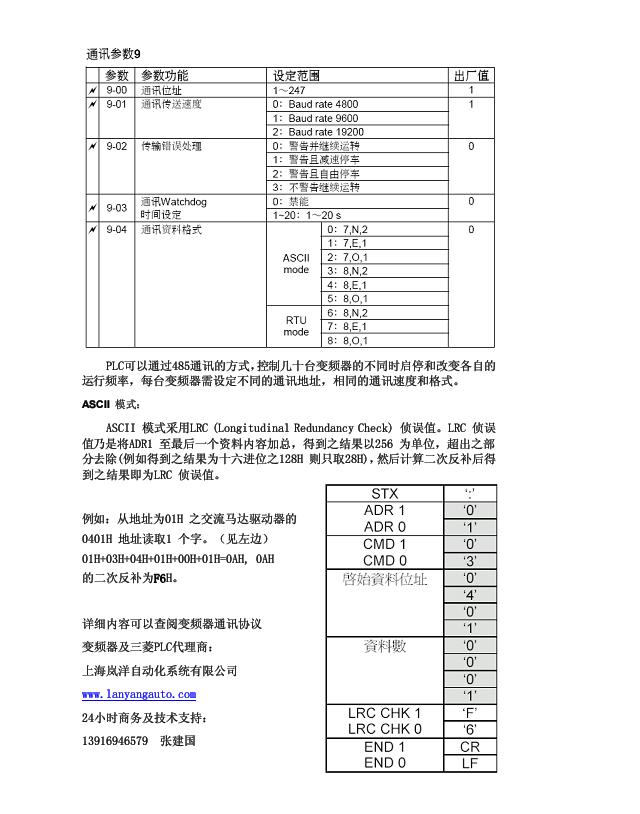

    接線可以參考這個呀
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    4樓  發表于: 2007-06-26 08:55
    謝謝wxh0734大哥的無私幫助，小弟再次謝過。
    ejohn7787
    級別: 略有小成
    精華主題: 0
    發帖數量: 113 個
    工控威望: 285 點
    下載積分: 663 分
    在線時間: 39(小時)
    注冊時間: 2007-04-16
    最后登錄: 2021-08-23
    查看ejohn7787的 主題 / 回貼
    5樓  發表于: 2007-06-27 14:28
    大哥好人哪,向你學習.
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    6樓  發表于: 2007-06-28 20:43
    wxh0734大哥，小弟看了資料，還是沒搞定，能解答的詳細一點么？
    fgc536
    ＤＣＳ、ＰＬＣ
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 559 個
    工控威望: 1103 點
    下載積分: 1429 分
    在線時間: 36(小時)
    注冊時間: 2007-01-12
    最后登錄: 2017-12-23
    查看fgc536的 主題 / 回貼
    7樓  發表于: 2007-06-28 21:47

    要贏別人，先贏自己！
    wsir123
    日子在忙碌中才會顯得充實，我喜歡這樣的生活。
    級別: 論壇版主

    精華主題: 4 篇
    發帖數量: 1504 個
    工控威望: 5491 點
    下載積分: 24426 分
    在線時間: 818(小時)
    注冊時間: 2007-01-22
    最后登錄: 2024-06-09
    查看wsir123的 主題 / 回貼
    8樓  發表于: 2007-06-28 21:48
    SDA.RDA________________SG-
    SDB.RDB________________SG+
    SG_____________________GND

    ????????
    保持每天一點小進步足矣。。。
    wxh0734
    級別: 論壇版主

    精華主題: 5 篇
    發帖數量: 669 個
    工控威望: 2697 點
    下載積分: 4798 分
    在線時間: 1457(小時)
    注冊時間: 2006-12-04
    最后登錄: 2022-12-04
    查看wxh0734的 主題 / 回貼
    9樓  發表于: 2007-06-28 23:02
    圖片：
    圖片：
    這個可以了吧
    chenggaoke
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看chenggaoke的 主題 / 回貼
    10樓  發表于: 2007-06-29 09:09
    八樓的說法我贊同
    weiwxsir
    知足者常樂
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 114 個
    工控威望: 248 點
    下載積分: 1390 分
    在線時間: 6(小時)
    注冊時間: 2007-06-01
    最后登錄: 2024-09-07
    查看weiwxsir的 主題 / 回貼
    11樓  發表于: 2007-06-29 10:00
    謝謝wxh0734  wsir123及chenggaoke
    兄的熱心幫助！我試試先
