樓主  發表于: 2009-12-18 12:19
我有一個三菱FX-1S和一個兩線制接近開關。不會接線。當把接近開關的棕色線接到X0上，藍線接在COM上，接近開關也能工作。但是接近開關要求是工作電壓為10V----24V。不知道為什么，正確的接線應該怎么接呢？請朋友們幫我分析一下。謝謝了
whshtj
級別: 家園常客
精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
1樓  發表于: 2009-12-18 14:43
請問有人幫忙嗎
hgz284631157
工控小君
級別: 略有小成
精華主題: 0
發帖數量: 315 個
工控威望: 424 點
下載積分: 1306 分
在線時間: 188(小時)
注冊時間: 2009-04-07
最后登錄: 2024-12-10
查看hgz284631157的 主題 / 回貼
2樓  發表于: 2009-12-18 16:44
沒有什么問題，F(xiàn)X-1S自帶DC24V電源的
whshtj
級別: 家園常客
精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
3樓  發表于: 2009-12-18 17:23
請問應該怎么接線呀?能提供接線圖嗎
[ 此帖被whshtj在2009-12-18 18:39重新編輯 ]
whshtj
級別: 家園�？�
精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
4樓  發表于: 2009-12-18 18:40
自己頂一下
tangcheng
努力奮斗、追求完美
級別: 略有小成
精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的 主題 / 回貼
5樓  發表于: 2009-12-18 19:55
請問一下你這個開關是用在那樣的電路里。說請楚點才好幫你分析
tzab
畿器亻
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 272 點
下載積分: 1871 分
在線時間: 125(小時)
注冊時間: 2009-05-27
最后登錄: 2024-09-10
查看tzab的 主題 / 回貼
6樓  發表于: 2009-12-18 20:26

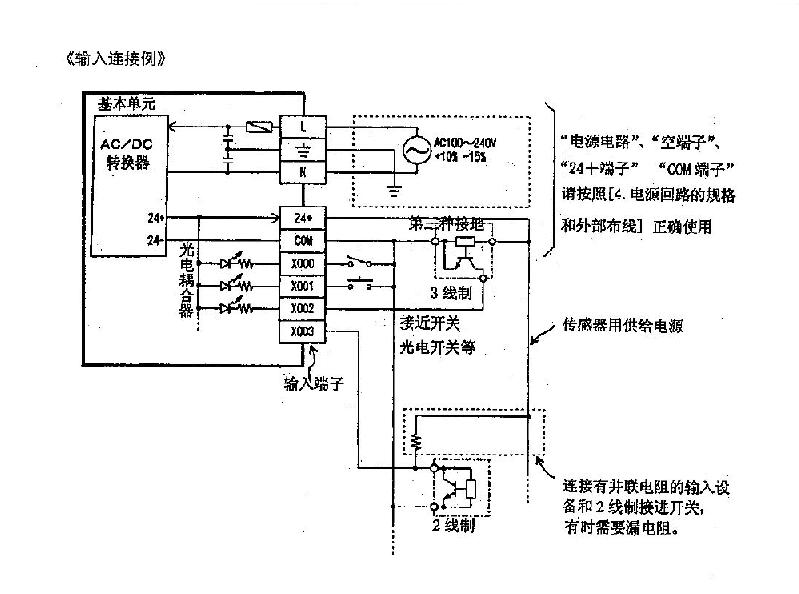

圖片：
通常直接接就OK了。
whshtj
級別: 家園�？�
精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
7樓  發表于: 2009-12-18 22:08
不用接PLC本身的24V電源，把接近開關的兩根線分別接在X0和COM上也能正常工作，不知道為什么
hngoldcip
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hngoldcip的 主題 / 回貼
8樓  發表于: 2009-12-18 22:16
怎么沒什么人回答啊
lxm6724576
級別: 家園�？�
精華主題: 0
發帖數量: 88 個
工控威望: 575 點
下載積分: 3514 分
在線時間: 105(小時)
注冊時間: 2008-11-09
最后登錄: 2024-12-21
查看lxm6724576的 主題 / 回貼
9樓  發表于: 2009-12-19 20:55
棕正藍負黑信號
zhujiali1975
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhujiali1975的 主題 / 回貼
10樓  發表于: 2009-12-20 18:33
rockey
級別: 略有小成
精華主題: 0
發帖數量: 327 個
工控威望: 495 點
下載積分: 45916 分
在線時間: 1216(小時)
注冊時間: 2008-11-24
最后登錄: 2024-12-22
查看rockey的 主題 / 回貼
11樓  發表于: 2009-12-22 13:08
黑接負載藍接COM
  • «
