樓主  發表于: 2010-03-25 16:51
元器件：PLC一臺，旋轉編碼器一只。電機一臺
用PLC+編碼器控制升降機的上下，高度有編碼器的采樣給
控制要求：上升到設置值時開始下降，下降到設置值時開始上升，一直這樣循環。

不知道這個程序怎么做，請高手指點一下！
或是有相近的程序供參考也可，不盡感謝.....
50101212
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看50101212的 主題 / 回貼
1樓  發表于: 2010-03-26 09:21
用比較指令啊，呵呵，把反饋值跟設置值比較
laihxh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看laihxh的 主題 / 回貼
2樓  發表于: 2010-03-26 11:36
去看下 FX手冊 內置高數計數器就知道怎么做了
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
3樓  發表于: 2010-04-19 22:58
引用
引用第1樓50101212于2010-03-26 09:21發表的  :
用比較指令啊，呵呵，把反饋值跟設置值比較


能不能用算術四則運算控制呢？
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
4樓  發表于: 2010-04-19 23:01
引用
引用第2樓laihxh于2010-03-26 11:36發表的  :
去看下 FX手冊 內置高數計數器就知道怎么做了



看過了，不是太明白才向各位請教�。。�
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5176 個
工控威望: 7399 點
下載積分: 157935 分
在線時間: 3137(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-21
查看sjm213的 主題 / 回貼
5樓  發表于: 2010-04-20 09:19
如1樓所說用比較就可以了。
我覺得這個控制的難點在于把當前位置讀出來，而不是控制上升下降的動作。
你說的四則運算是個什么想法？
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
6樓  發表于: 2010-04-26 08:46
圖片：
圖片：
圖片：

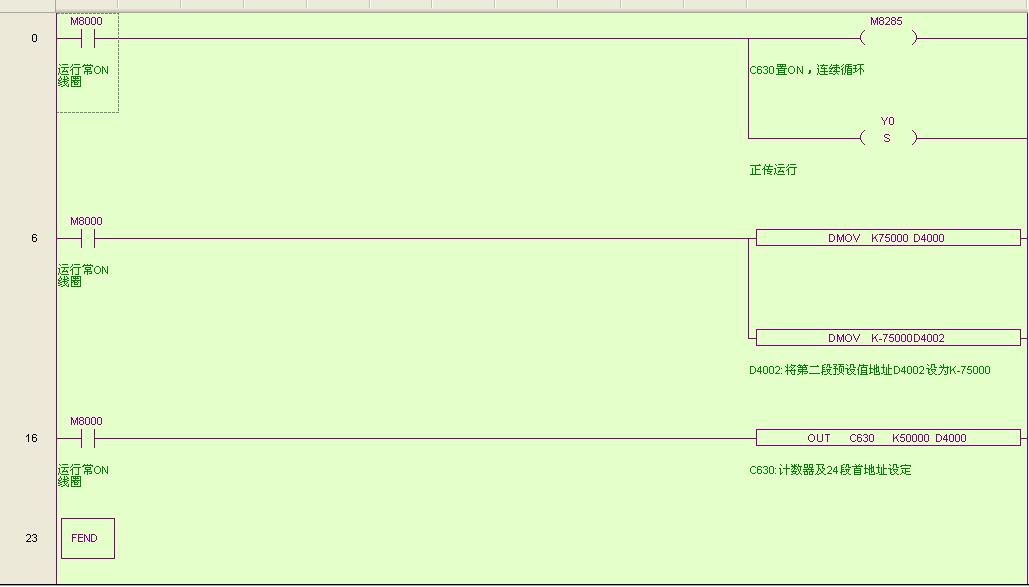

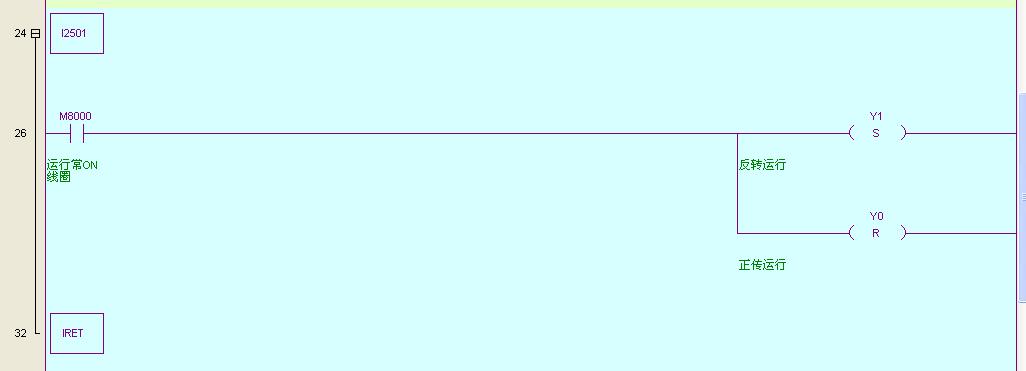

自己用信捷PLC試著做了一個，請高手指正��！
[ 此帖被niyouyijian在2010-04-26 08:52重新編輯 ]
niyouyijian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看niyouyijian的 主題 / 回貼
7樓  發表于: 2010-04-26 08:49
請大家看看
wuji001
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的 主題 / 回貼
8樓  發表于: 2010-05-24 09:54
把編碼器接到xo x1上 plc直接可以用高數計數器計數了 然后設定值 比較下 就好了‘
vancouva
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 397 點
下載積分: 4689 分
在線時間: 142(小時)
注冊時間: 2007-04-10
最后登錄: 2024-03-11
查看vancouva的 主題 / 回貼
9樓  發表于: 2010-05-24 20:40
向5樓學習
fkuewfg2gu
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 98 點
下載積分: 554 分
在線時間: 5(小時)
注冊時間: 2010-05-22
最后登錄: 2016-04-15
查看fkuewfg2gu的 主題 / 回貼
10樓  發表于: 2010-05-25 00:09
用相對位置指令和絕對位置指令
fkuewfg2gu
級別: 正式會員
精華主題: 0
發帖數量: 22 個
工控威望: 98 點
下載積分: 554 分
在線時間: 5(小時)
注冊時間: 2010-05-22
最后登錄: 2016-04-15
查看fkuewfg2gu的 主題 / 回貼
11樓  發表于: 2010-05-25 00:16
用DRVI和DRVA就好了。
  • «
