樓主  發表于: 2011-01-10 14:54

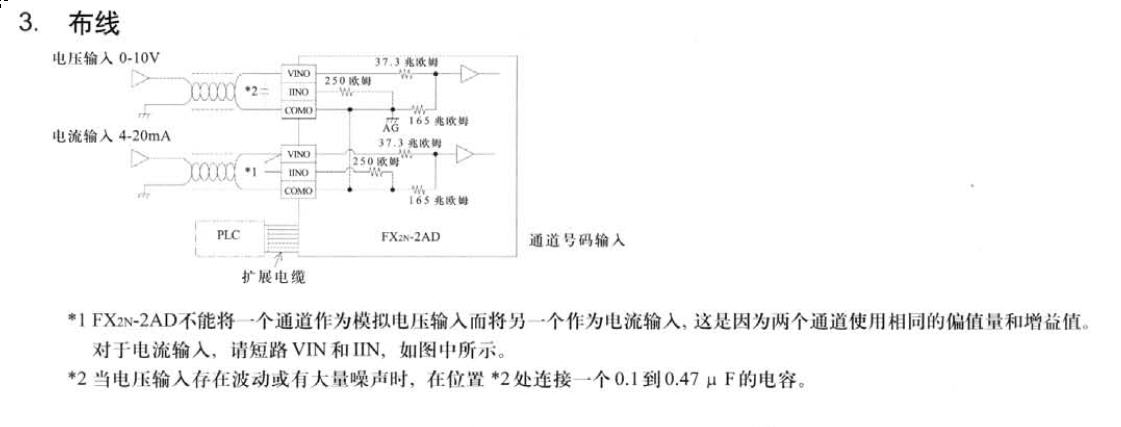

手頭沒有找到這個的接線資料，還望各位大俠能告知如何接。我看到上面有VIN1，IN1，COM
VIN2，IN2，COM。能有實際例子最好了。
我們公司 現在剛開始用三菱的PLC，好多東西還不是很清楚，希望誰能給我?guī)追諪X系列的電氣原理圖接線圖等，不勝感激！
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 1123 分
在線時間: 9475(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-25
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-01-10 15:33



Good Luck
ysheng9099
三人行必有吾師
級別: 工控俠客
精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 120(小時)
注冊時間: 2010-10-28
最后登錄: 2024-09-20
查看ysheng9099的 主題 / 回貼
2樓  發表于: 2011-01-10 20:22
引用
引用第1樓cvlsam于2011-01-10 15:33發表的  :
[attachment=53969]

Good Luck

贊同
borenwork
級別: 略有小成
精華主題: 0
發帖數量: 74 個
工控威望: 233 點
下載積分: 617 分
在線時間: 13(小時)
注冊時間: 2007-10-21
最后登錄: 2023-05-11
查看borenwork的 主題 / 回貼
3樓  發表于: 2011-01-10 20:59
希望對你有用
vin1接+24V
com接0V
in1接信號線
