樓主  發表于: 2009-11-05 19:08
請高手詳解一下三菱的節點比較指令，以及如何在軟件上編程的，先謝謝了哈。。
liheming
專業單片機工控板開發與銷售,單片機開發,變頻器銷售與維修
級別: 略有小成
精華主題: 0
發帖數量: 78 個
工控威望: 205 點
下載積分: 652 分
在線時間: 34(小時)
注冊時間: 2008-12-10
最后登錄: 2024-10-25
查看liheming的 主題 / 回貼
1樓  發表于: 2010-12-10 11:20
(1)LD= D0 D1
(2)LD> D0 D1
(3)LD< D0 D1
(4)LD<> D0 D1
(5)LD<= D0 D1
(6)LD>= D0 D1
(7)AND= D0 D1
(8)AND> D0 D1
(9)AND< D0 D1
(10)AND<> D0 D1
(11)AND<= D0 D1
(12)AND>= D0 D1
(13)OR= D0 D1
(14)OR> D0 D1
(15)OR< D0 D1
(16)OR<> D0 D1
(17)OR<= D0 D1
(18)OR>= D0 D1
程序輸入方法（FXGPWIN）：
1：點空白的地方通過鍵盤直接輸入以上指令
2：點-[ ]-或F8再輸入以上指令

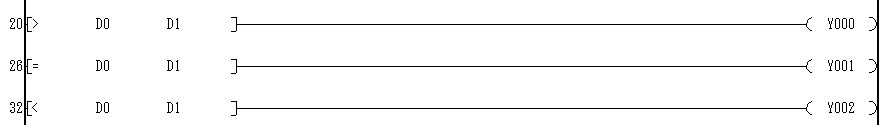

功能說明:


(1)LD> D0 D1
OUT Y0
END
當D0的值大于D1的值，Y0輸出
(2)LD= D0 D1
OUT Y1
END
當D0的值等于D1的值，Y1輸出
(2)LD< D0 D1
OUT Y2
END
當D0的值小于D1的值，Y2輸出
本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    • 變頻器銷售與維修,單片機工控板的開發與銷售,仿三菱PLC,單片機開發,出售變頻器圖紙,變頻器說明書大全,http://liheming.jimdo.com
    a403544779
    真想把生活中的所有煩心事都寫進梯形圖，讓它們自動完成。
    級別: 略有小成
    精華主題: 0
    發帖數量: 149 個
    工控威望: 243 點
    下載積分: 1102 分
    在線時間: 92(小時)
    注冊時間: 2010-10-19
    最后登錄: 2024-08-08
    查看a403544779的 主題 / 回貼
    2樓  發表于: 2010-12-16 15:47
    編程手冊 上說的夠詳細了

    多試試
