樓主  發表于: 2013-07-02 13:57

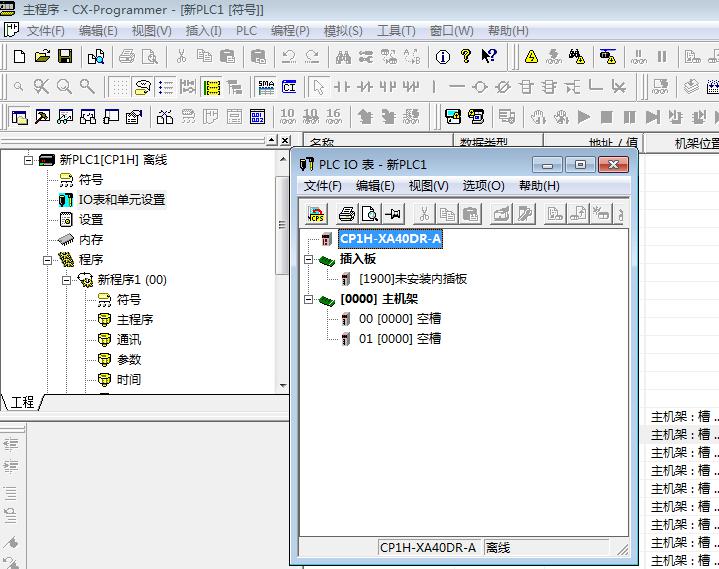

     假如我使用CP1H-XA40DT-D機型，后面帶了一個CJ1W-SCU21-V1串口通信模塊，和一個CP1W-20EDT擴展I/O模塊，請問我要不要在CX-PROGRAMMER中對擴展的模塊進行組態？另在圖片中所示，PLC IO表中的插入板，主機架是組態什么的？
專心學工控技術，請各位幫忙指教
lixianji_007
級別: 工控俠客
精華主題: 0
發帖數量: 242 個
工控威望: 2871 點
下載積分: 5503 分
在線時間: 769(小時)
注冊時間: 2011-08-27
最后登錄: 2024-11-06
查看lixianji_007的 主題 / 回貼
1樓  發表于: 2013-07-04 11:54
CP1W-20EDT擴展IO模塊不用組態，IO地址根據與主機的物理位置進行自動編址。CJ1W-SCU21-V1串口通信模塊要組態（組態可以在組態的界面里設置每個串口的通訊參數），或者不組態也可以（不組態就不要把IO表下載到PLC），通信模塊設置好單元號即可，IO地址根據單元號自動生成，如單元號0，IO地址從1500開始。
天下事有難易乎？為之，則難者亦易矣！不為，則易者亦難矣！
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1830(小時)
注冊時間: 2011-04-17
最后登錄: 2024-12-23
查看陳大圍的 主題 / 回貼
2樓  發表于: 2013-07-05 17:03
引用
引用第1樓lixianji_007于2013-07-04 11:54發表的  :
CP1W-20EDT擴展IO模塊不用組態，IO地址根據與主機的物理位置進行自動編址。CJ1W-SCU21-V1串口通信模塊要組態（組態可以在組態的界面里設置每個串口的通訊參數），或者不組態也可以（不組態就不要把IO表下載到PLC），通信模塊設置好單元號即可，IO地址根據單元號自動生成，如單元號0，IO地址從1500開始。

插入板是指什么，是組態什么的？比如我用CP1H機型，插入板是指本體機上兩個通信擴展口，插入了什么適配器，就在插入板這里組態嗎？另外CJ1W-SCU21-V1串口通信模塊的中文手冊哪里有下載？
