樓主  發表于: 2017-02-08 23:14

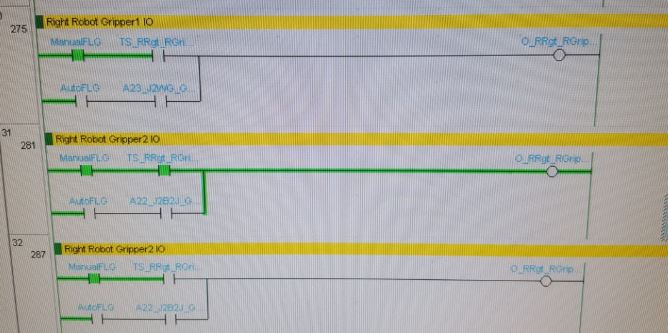

輸出口滿足條件時，梯形圖監控界面顯示該輸出口沒有輸出信號產生，該梯形圖中不存在雙線圈輸出問題，更換輸出口之后，還是會有這個問題。問題可見附件圖片中281行的輸出。請問可能是什么原因?qū)е略搯栴}的發生？

guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
1樓  發表于: 2017-02-09 07:41
PC程序和PLC程序不一致,或者PLC非在監控/運行狀態也會有這種情況,
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1842 個
工控威望: 4490 點
下載積分: 7581 分
在線時間: 1312(小時)
注冊時間: 2008-07-03
最后登錄: 2024-11-15
查看hlq_0815的 主題 / 回貼
2樓  發表于: 2017-02-09 10:09
檢查PLC模式
檢查指令使用
IL/ILC
JMP/JME
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
leiyoushu
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 203 點
下載積分: 476 分
在線時間: 77(小時)
注冊時間: 2011-05-02
最后登錄: 2022-10-12
查看leiyoushu的 主題 / 回貼
3樓  發表于: 2017-02-09 12:46
可以強制一下輸出點，看看有沒有輸出，否則模塊損壞
fengxingtian
fengxingtian
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 136 點
下載積分: 1186 分
在線時間: 36(小時)
注冊時間: 2015-07-30
最后登錄: 2023-11-14
查看fengxingtian的 主題 / 回貼
4樓  發表于: 2017-02-10 00:02
引用
引用第1樓guochunyi于2017-02-09 07:41發表的  :
PC程序和PLC程序不一致,或者PLC非在監控/運行狀態也會有這種情況,

pc跟plc程序是一樣的，plc已經處于監控運行狀態。
TRIO 三菱 歐姆龍
fengxingtian
fengxingtian
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 136 點
下載積分: 1186 分
在線時間: 36(小時)
注冊時間: 2015-07-30
最后登錄: 2023-11-14
查看fengxingtian的 主題 / 回貼
5樓  發表于: 2017-02-10 00:06
引用
引用第3樓leiyoushu于2017-02-09 12:46發表的  :
可以強制一下輸出點，看看有沒有輸出，否則模塊損壞
輸出口要滿足輸出條件才能輸出，輸出口單純的在軟件上強制置1，任何輸出口都不會有輸出。我之前也對輸出的條件軟件上置1，結果都一樣。
TRIO 三菱 歐姆龍
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
6樓  發表于: 2017-02-10 07:42
引用
引用第5樓fengxingtian于2017-02-10 00:06發表的  :
輸出口要滿足輸出條件才能輸出，輸出口單純的在軟件上強制置1，任何輸出口都不會有輸出。我之前也對輸出的條件軟件上置1，結果都一樣。

OMRON的PLC,可以直接強制輸出的。也可以未用的輸入點作為輸出點使用,這點很方便。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
xinpingliu
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 478 點
下載積分: 4000 分
在線時間: 113(小時)
注冊時間: 2012-03-05
最后登錄: 2022-07-03
查看xinpingliu的 主題 / 回貼
7樓  發表于: 2017-02-10 11:55
不管怎麼樣，強制也好，什麼也好，隻要顯示有邏輯輸出，就有輸出。請你留意。
nlhoua
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 95 點
下載積分: 670 分
在線時間: 1(小時)
注冊時間: 2017-03-12
最后登錄: 2017-03-12
查看nlhoua的 主題 / 回貼
8樓  發表于: 2017-03-12 21:31
之前調試遇到過，程序如果處于jmp和jme之間，該段未執行就會出現這種顯示
諸葛星痕
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 130 點
下載積分: 656 分
在線時間: 36(小時)
注冊時間: 2014-11-14
最后登錄: 2023-06-05
查看諸葛星痕的 主題 / 回貼
9樓  發表于: 2017-03-15 13:03
PLC沒運行，跳轉指令和互鎖指令都會出現這個情況
xinpingliu
級別: 略有小成
精華主題: 0
發帖數量: 326 個
工控威望: 478 點
下載積分: 4000 分
在線時間: 113(小時)
注冊時間: 2012-03-05
最后登錄: 2022-07-03
查看xinpingliu的 主題 / 回貼
10樓  發表于: 2017-03-15 15:57
問題是：您編輯的程序，和歐姆龍的邏緝相違背，所以不行，
sugure62
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 117 點
下載積分: 718 分
在線時間: 8(小時)
注冊時間: 2017-03-14
最后登錄: 2021-09-28
查看sugure62的 主題 / 回貼
11樓  發表于: 2017-03-16 15:08
如您的程式有分段落,請確認END指令是否放置在最下方.
