樓主  發表于: 2019-05-31 12:01
圖片：
如圖所示  我想在觸摸屏下控制臺達變頻器的  正轉/反轉/停止/    請問要怎么要?dú)W姆龍PLC上編程


(0-1) 01B/10B 是停止與啟動

(4-5) 01B/10B 是正方向與反方向



這個我搞不懂要輸入什么指令了   有大神知道嗎?
xulin_xy
級別: 探索解密
精華主題: 0
發帖數量: 64 個
工控威望: 168 點
下載積分: 828 分
在線時間: 39(小時)
注冊時間: 2017-12-23
最后登錄: 2024-08-07
查看xulin_xy的 主題 / 回貼
1樓  發表于: 2019-05-31 16:46
我也學習下    那個大神來回答下呢
bnnyygy
bnnyygy
級別: 家園�？�
精華主題: 0
發帖數量: 495 個
工控威望: 603 點
下載積分: 1791 分
在線時間: 486(小時)
注冊時間: 2016-09-20
最后登錄: 2024-09-24
查看bnnyygy的 主題 / 回貼
2樓  發表于: 2019-06-16 22:33
硬件連接？

你變頻器RS485（或者232），連接的PLC還是觸摸屏，其實用觸摸屏更簡單點。
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1014 個
工控威望: 1806 點
下載積分: 534 分
在線時間: 1102(小時)
注冊時間: 2017-02-09
最后登錄: 2024-09-09
查看nightblueblu的 主題 / 回貼
3樓  發表于: 2019-06-17 16:35
你查下modbus的幀格式，找到指令    TXD   RXD 依葫蘆畫瓢就行
Your happiness is everything.
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 981 個
工控威望: 8883 點
下載積分: 7609 分
在線時間: 921(小時)
注冊時間: 2014-05-23
最后登錄: 2024-09-24
查看anlyl2014的 主題 / 回貼
4樓  發表于: 2019-06-17 17:21
在HMI里做一個輸入的,訪問2000H;輸入K18為正轉啟動,輸入K34為反轉啟動,輸入1停止.
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
18664371537
級別: 探索解密
精華主題: 0
發帖數量: 67 個
工控威望: 132 點
下載積分: 451 分
在線時間: 42(小時)
注冊時間: 2019-06-03
最后登錄: 2024-06-03
查看18664371537的 主題 / 回貼
5樓  發表于: 2019-06-26 15:32

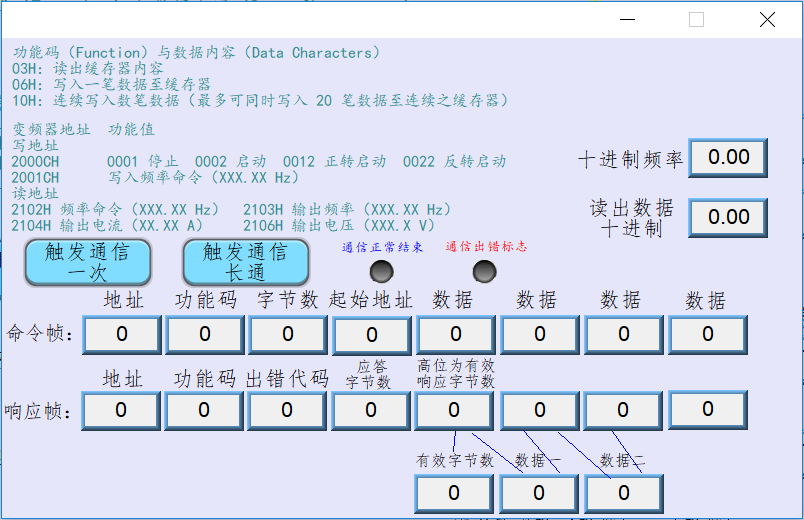

圖片：
參考一下，我用CP1L-E與臺達變頻器RTU簡易主站。
