硬件配置：
CP1E-N30DR-A  +   CPM1A-AD041
變送器4~20mA，量程-50~150
模塊只接了第一路，接的是3線制PT100

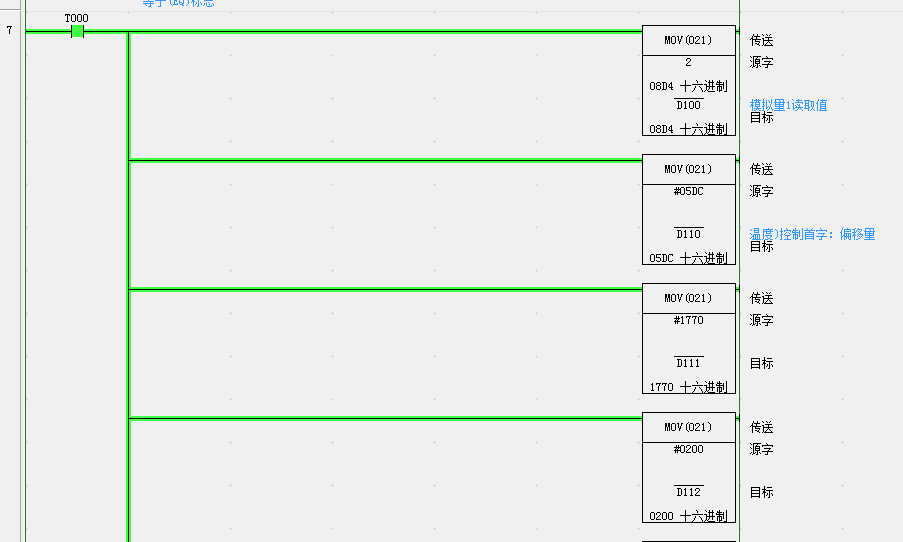

程序如下






程序結果D120的值  不符合實際溫度（實際溫度大約24.5°左右）
硬件接線圖（手繪簡圖） 如下



大咖們幫我分析下 哪里出錯了或者哪里錯誤了
