樓主  發表于: 2020-08-12 08:30
圖片：
圖片：

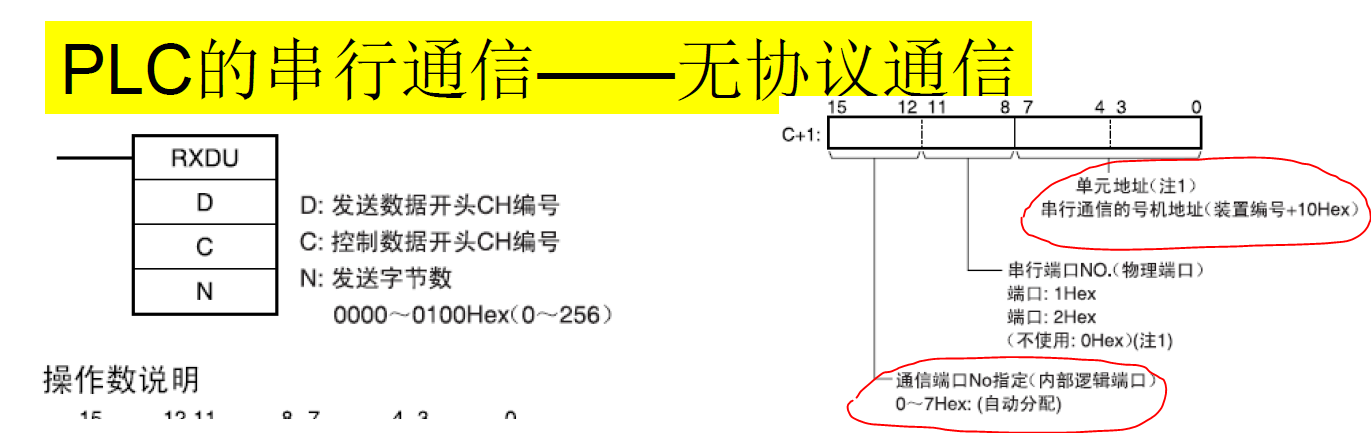

在使用CJ1W-SCU21-V1時，用RXDU指令時，有兩個地方不是很清楚，想請教大家一下
1.通信端口NO指定(內部邏輯端口)  0~7Hex(自動分配)
   這個是不是使用時自己可以隨便設定的，比如CH1端口設置為1，CH2端口設置為2。但是這個自動分配感覺像是硬件組成時已經分配好了，但是就是不知道在軟件哪里查看。
2.單元地址(注1) 串行通信的號機地址(裝置編號+10Hex)

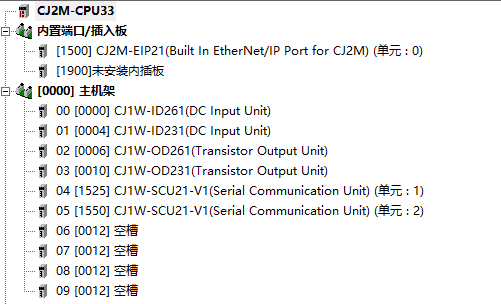

  個人理解為比如圖2中第2個SCU的單元號是2，那這邊就應該是設定為：2+10=12Hex，但是下面的注1部分又看不明白了。

以上，請OMRON高手指點一下。
bnnyygy
bnnyygy
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 603 點
下載積分: 1791 分
在線時間: 487(小時)
注冊時間: 2016-09-20
最后登錄: 2024-09-27
查看bnnyygy的 主題 / 回貼
1樓  發表于: 2020-08-14 10:40
邏輯號隨便，只要和其它不沖突就行。

裝置編號對的，單元號是1就是1+10HEX。






我猜的
devin_lxd
大家好才是真的好！
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 257 點
下載積分: 4793 分
在線時間: 43(小時)
注冊時間: 2018-05-09
最后登錄: 2024-08-01
查看devin_lxd的 主題 / 回貼
2樓  發表于: 2020-08-28 14:02
單元編號是N+1.邏輯編號0-7隨便定義，邏輯號只要不沖突就可以啊。沒事自己可以試試
