樓主  發表于: 2022-02-15 15:26
圖片：
第一次使用歐姆龍的plc，用步指令完成一個動作，條件跳轉成功，但是內容不執行，210.00沒有輸出，高手幫忙看看怎么回事，
是不是定時器有問題？同樣的程序，昨天模擬定時器報錯，今天就不報錯，真暈了
倔強的小螞蟻
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 242 點
下載積分: 143 分
在線時間: 65(小時)
注冊時間: 2021-10-26
最后登錄: 2024-11-13
查看倔強的小螞蟻的 主題 / 回貼
1樓  發表于: 2022-02-15 15:54
210.00不輸出大概率是雙線圈造成的，定時器D10的數據類型改成BCD
xiao_ming
級別: 論壇先鋒
精華主題: 0
發帖數量: 414 個
工控威望: 1209 點
下載積分: 3494 分
在線時間: 1218(小時)
注冊時間: 2016-01-13
最后登錄: 2025-01-08
查看xiao_ming的 主題 / 回貼
2樓  發表于: 2022-02-15 16:15
條件成立你都反相了會輸出嗎
倔強的小螞蟻
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 242 點
下載積分: 143 分
在線時間: 65(小時)
注冊時間: 2021-10-26
最后登錄: 2024-11-13
查看倔強的小螞蟻的 主題 / 回貼
3樓  發表于: 2022-02-15 20:09
引用
引用第2樓xiao_ming于2022-02-15 16:15發表的  :
條件成立你都反相了會輸出嗎

他不是寫了延時取反嘛
20082008live
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 152 點
下載積分: 623 分
在線時間: 50(小時)
注冊時間: 2013-11-16
最后登錄: 2025-01-09
查看20082008live的 主題 / 回貼
4樓  發表于: 2022-02-16 08:12
感謝樓上兩位熱心朋友的幫助，線圈確實取反了
20082008live
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 152 點
下載積分: 623 分
在線時間: 50(小時)
注冊時間: 2013-11-16
最后登錄: 2025-01-09
查看20082008live的 主題 / 回貼
5樓  發表于: 2022-02-16 08:16

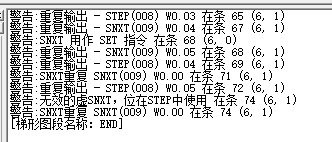

在模擬運行時怎么老是提示重復輸出報警，還有SNXT指令當set用，但是可以模擬運行，不知道能不能下載到plc，
xiao_ming
級別: 論壇先鋒
精華主題: 0
發帖數量: 414 個
工控威望: 1209 點
下載積分: 3494 分
在線時間: 1218(小時)
注冊時間: 2016-01-13
最后登錄: 2025-01-08
查看xiao_ming的 主題 / 回貼
6樓  發表于: 2022-02-16 12:15
警告沒關係啦
同樣SNXT可以多個
STEP只能一個
20082008live
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 152 點
下載積分: 623 分
在線時間: 50(小時)
注冊時間: 2013-11-16
最后登錄: 2025-01-09
查看20082008live的 主題 / 回貼
7樓  發表于: 2022-02-16 17:09
警告確實沒啥影響，和三菱的步進指令差不多，怎么設置不讓程序報警？
dayuczj
平常心 VX17676212715
級別: 工控俠客
精華主題: 0
發帖數量: 558 個
工控威望: 3057 點
下載積分: 1856 分
在線時間: 175(小時)
注冊時間: 2014-06-22
最后登錄: 2024-12-31
查看dayuczj的 主題 / 回貼
8樓  發表于: 2022-02-19 14:06
把步進圖程序和動作分開寫，這樣是不是整齊一點
平常心！平常心！
