樓主  發表于: 2022-07-23 13:49
圖片：
圖片：
圖片：

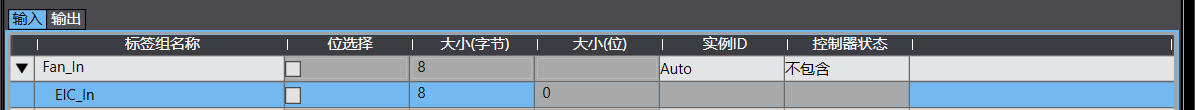

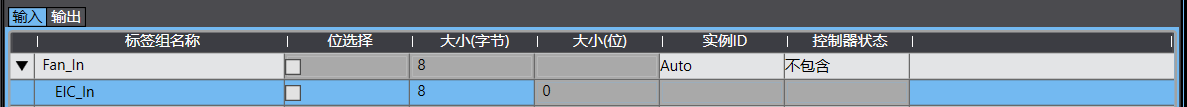

聯合體設置32 bool 和 4 word
在Ethernet/IP設置中標簽組的大小（字節）
是該為12 bytes 或 8 words

為什么32 bool 標簽組的大小（字節）是 4
[ 此帖被gione在2022-07-23 13:57重新編輯 ]
gione
級別: 略有小成
精華主題: 0
發帖數量: 163 個
工控威望: 345 點
下載積分: 972 分
在線時間: 315(小時)
注冊時間: 2007-11-05
最后登錄: 2024-09-20
查看gione的 主題 / 回貼
1樓  發表于: 2022-07-23 14:44
圖片：
圖片：
不懂了
另外加的4 Word使用8個字節
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1381 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
2樓  發表于: 2022-07-23 15:30
字、字節(byte)、位

字 word : 1字=2字節(1 word = 2 byte ) 字長是指字的長度

字節byte ：1字節=8位(1 byte = 8 bit)
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
gione
級別: 略有小成
精華主題: 0
發帖數量: 163 個
工控威望: 345 點
下載積分: 972 分
在線時間: 315(小時)
注冊時間: 2007-11-05
最后登錄: 2024-09-20
查看gione的 主題 / 回貼
3樓  發表于: 2022-07-23 15:43
圖片：
圖片：
圖片：
引用
引用第2樓菜鳥入行于2022-07-23 15:30發表的  :
字、字節(byte)、位

字 word : 1字=2字節(1 word = 2 byte ) 字長是指字的長度

字節byte ：1字節=8位(1 byte = 8 bit)

我的意思是

全局變量32 bool 在標簽組有4字節 沒錯
全局變量4 word在標簽組有8字節 沒錯

聯合體32 bool + 4 word 不是該為12字節.為什么標簽組也只有8字節
[ 此帖被gione在2022-07-23 15:51重新編輯 ]
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6760 個
工控威望: 38361 點
下載積分: 923 分
在線時間: 9472(小時)
注冊時間: 2006-09-13
最后登錄: 2024-09-20
查看cvlsam的 主題 / 回貼
4樓  發表于: 2022-07-23 16:32
引用
引用第3樓gione于2022-07-23 15:43發表的  :

我的意思是

全局變量32 bool 在標簽組有4字節 沒錯
全局變量4 word在標簽組有8字節 沒錯
.......


因?yàn)槭锹?lián)合體，所以各個變量共用占用內存首地址，所以你看到的是8個字節，它不遵循內存對齊的原則，你如果想要看到12個字節，你應該使用結構體。

Good Luck~
本帖最近評分記錄：
  • 下載積分:+3(gione) 讓我消化一下
    zm19870128
    級別: 探索解密
    精華主題: 0
    發帖數量: 54 個
    工控威望: 159 點
    下載積分: 14634 分
    在線時間: 193(小時)
    注冊時間: 2011-05-02
    最后登錄: 2024-09-09
    查看zm19870128的 主題 / 回貼
    5樓  發表于: 2022-07-25 14:33
    最基本的字節、字大小是怎樣計算/分析都不知道還搞PLC編程�。�
    gione
    級別: 略有小成
    精華主題: 0
    發帖數量: 163 個
    工控威望: 345 點
    下載積分: 972 分
    在線時間: 315(小時)
    注冊時間: 2007-11-05
    最后登錄: 2024-09-20
    查看gione的 主題 / 回貼
    6樓  發表于: 2022-07-27 13:15
    引用
    引用第5樓zm19870128于2022-07-25 14:33發表的  :
    最基本的字節、字大小是怎樣計算/分析都不知道還搞PLC編程！！

    如果看不懂問題的意思
    請不要自信的回復問題，很丟臉的

    還是4樓明白我意思
