樓主  發表于: 2024-03-07 18:41
現在只知道需要新增電源模塊，主機架連接模塊，和EIP模塊，其他的暫時不知道，哪里有資料，請指導
bnnyygy
bnnyygy
級別: 家園�？�
精華主題: 0
發帖數量: 493 個
工控威望: 601 點
下載積分: 1787 分
在線時間: 483(小時)
注冊時間: 2016-09-20
最后登錄: 2024-09-19
查看bnnyygy的 主題 / 回貼
1樓  發表于: 2024-03-07 21:56
原配置呢？

直接掛原來PLC后面不行嗎
虹程程
級別: 正式會員
精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的 主題 / 回貼
2樓  發表于: 2024-03-07 22:23
引用
引用第1樓bnnyygy于2024-03-07 21:56發表的  :
原配置呢？

直接掛原來PLC后面不行嗎

你說的原配置沒懂，我的原本沒有網口
問到了，需要增加額外的電源模塊和接口單元，以及EIP21模塊，把模塊插好，線連上，然后在機架001加一個上擴展組態傳到PLC就行了，就等我實操了
bnnyygy
bnnyygy
級別: 家園常客
精華主題: 0
發帖數量: 493 個
工控威望: 601 點
下載積分: 1787 分
在線時間: 483(小時)
注冊時間: 2016-09-20
最后登錄: 2024-09-19
查看bnnyygy的 主題 / 回貼
3樓  發表于: 2024-03-10 12:03
如果CPU模塊后面模塊沒掛滿，直接添加就行。

如果滿了，就需要增加電源模塊，接口IN.OUT模塊，相當于重新增加一個機架

一個CPU模塊好像可以掛10個模塊。
虹程程
級別: 正式會員
精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的 主題 / 回貼
4樓  發表于: 2024-04-10 10:31
我這個主機架已經滿了，要新增機架，東西還沒買，不知道實際操作是不是我想的那樣，感謝大家
虹程程
級別: 正式會員
精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的 主題 / 回貼
5樓  發表于: 58天前
引用
引用第3樓bnnyygy于2024-03-10 12:03發表的  :
如果CPU模塊后面模塊沒掛滿，直接添加就行。

如果滿了，就需要增加電源模塊，接口IN.OUT模塊，相當于重新增加一個機架

一個CPU模塊好像可以掛10個模塊。
.......

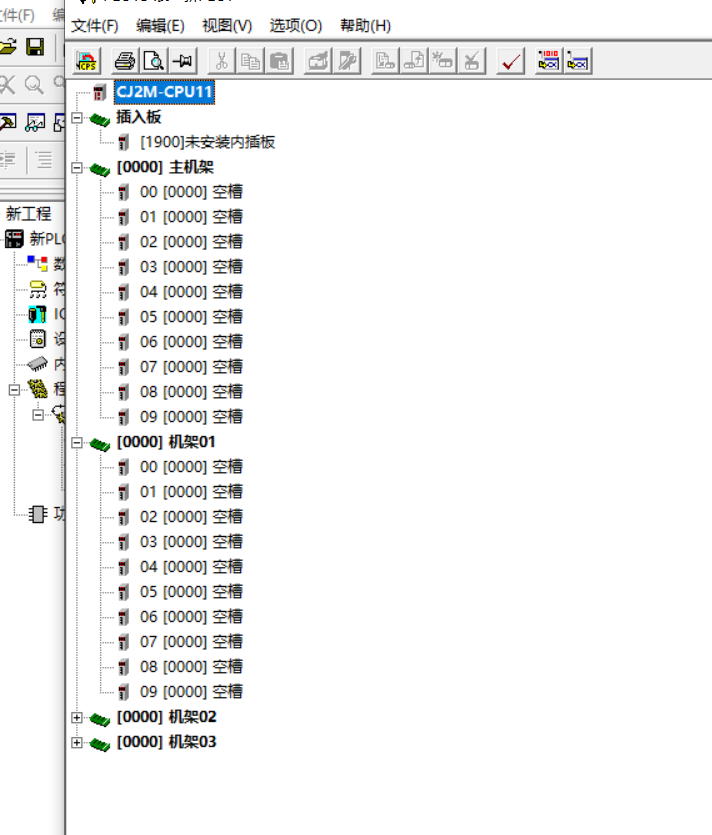

東西終于買回來了，我試了下，在機架1第一個位置加了模塊CJ1W-EIP21，然后傳輸?shù)絇LC，那個單元傳輸不成功，提示型號識別不了，這是什么情況
虹程程
級別: 正式會員
精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的 主題 / 回貼
6樓  發表于: 57天前
這是操作流程和問題
附件： 模塊.pdf (410 K) 下載次數:13
網站提示: 請不要用迅雷下載附件，容易出錯
虹程程
級別: 正式會員
精華主題: 0
發帖數量: 33 個
工控威望: 92 點
下載積分: 219 分
在線時間: 11(小時)
注冊時間: 2023-07-24
最后登錄: 2024-08-15
查看虹程程的 主題 / 回貼
7樓  發表于: 57天前
節點都是零的問題
暴躁小白兔
級別: 探索解密
精華主題: 0
發帖數量: 99 個
工控威望: 147 點
下載積分: 2615 分
在線時間: 66(小時)
注冊時間: 2021-05-11
最后登錄: 2024-09-19
查看暴躁小白兔的 主題 / 回貼
8樓  發表于: 56天前
圖片：
我投你軟件版本有問題一票
--------------------------------------------------------------------

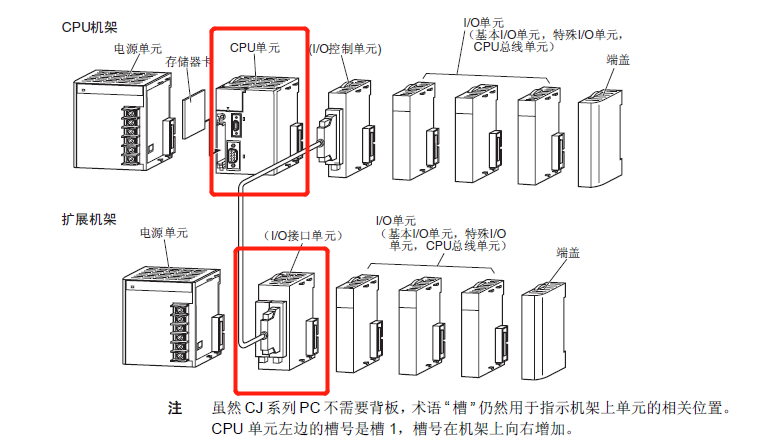

連接擴展機架時需要I/O 控制單元，必須緊靠CPU 單元連接。
