樓主  發表于: 2008-06-10 15:09
@LD 0.00
ANDNOT W0.00
@LD 0.00
NOT(520)
AND W0.00
ORLD
OUT W0.00
LD W0.00
TIM 0000 #100
LD T0000
OR 200.00
ANDNOT T0001
OUT 200.00
LDNOT W0.00
AND 200.00
TIM 0001 #100

以上！
dugjj
級別: 家園常客
精華主題: 0
發帖數量: 238 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 302(小時)
注冊時間: 2008-03-20
最后登錄: 2024-09-18
查看dugjj的 主題 / 回貼
1樓  發表于: 2008-06-11 13:38
打開cx-p6.0以上的版本，新建cj或者cp plc的工程，alt+m編輯助記符，把你那段指令復制再粘貼上去，用F7編譯指令，alt+d查看梯形圖就看到了
dugjj
級別: 家園�？�
精華主題: 0
發帖數量: 238 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 302(小時)
注冊時間: 2008-03-20
最后登錄: 2024-09-18
查看dugjj的 主題 / 回貼
2樓  發表于: 2008-06-11 13:40

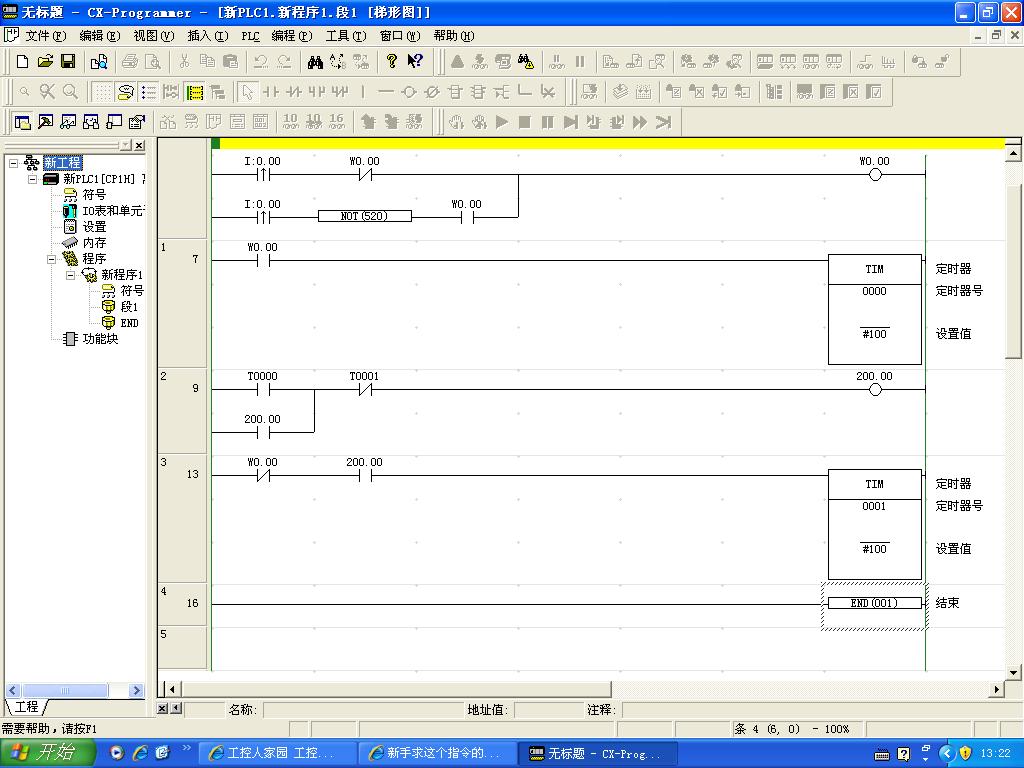

圖片：
相關梯形圖圖片
heweli888
生活真他媽沒意思，因?yàn)槲一钅伭?/div>
級別: 家園�？�
精華主題: 0
發帖數量: 517 個
工控威望: 676 點
下載積分: 2387 分
在線時間: 195(小時)
注冊時間: 2007-07-07
最后登錄: 2024-11-14
查看heweli888的 主題 / 回貼
3樓  發表于: 2009-08-15 20:33
W0.00是做什么用處的可否告知一下啊
生活真他媽沒意思，因?yàn)槲疑钅伭?td>
gaojie8214
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gaojie8214的 主題 / 回貼
4樓  發表于: 2010-01-25 19:11
一樓的方法真棒，又學習了，謝謝   能否發點歐姆龍的學習資料，本人菜鳥  469456631@qq.com
