樓主  發表于: 2011-06-10 07:45
沒有搞過歐姆龍程序不是很懂，請教高手幫忙注釋一下多謝
附件： 歐姆龍程序.rar (5 K) 下載次數:36
網站提示: 請不要用迅雷下載附件，容易出錯
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1842 個
工控威望: 4490 點
下載積分: 7581 分
在線時間: 1312(小時)
注冊時間: 2008-07-03
最后登錄: 2024-11-15
查看hlq_0815的 主題 / 回貼
1樓  發表于: 2011-06-10 13:21
沒I/O電路圖，誰都會看得頭暈眼花
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
xpvista
廣東汕頭
級別: 家園�？�
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 534(小時)
注冊時間: 2010-03-14
最后登錄: 2024-10-02
查看xpvista的 主題 / 回貼
2樓  發表于: 2011-06-10 15:58
這個是老設備上傳出來的，也沒有電路圖，就知道三個輸入模塊IA222,六個輸出模塊其中三個是晶體管輸出，另外三個是可控硅輸出
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3009(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-15
查看guochunyi的 主題 / 回貼
3樓  發表于: 2011-06-10 19:45
手動順著線，看看來龍去脈。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
xpvista
廣東汕頭
級別: 家園�？�
精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 534(小時)
注冊時間: 2010-03-14
最后登錄: 2024-10-02
查看xpvista的 主題 / 回貼
4樓  發表于: 2011-06-12 12:09

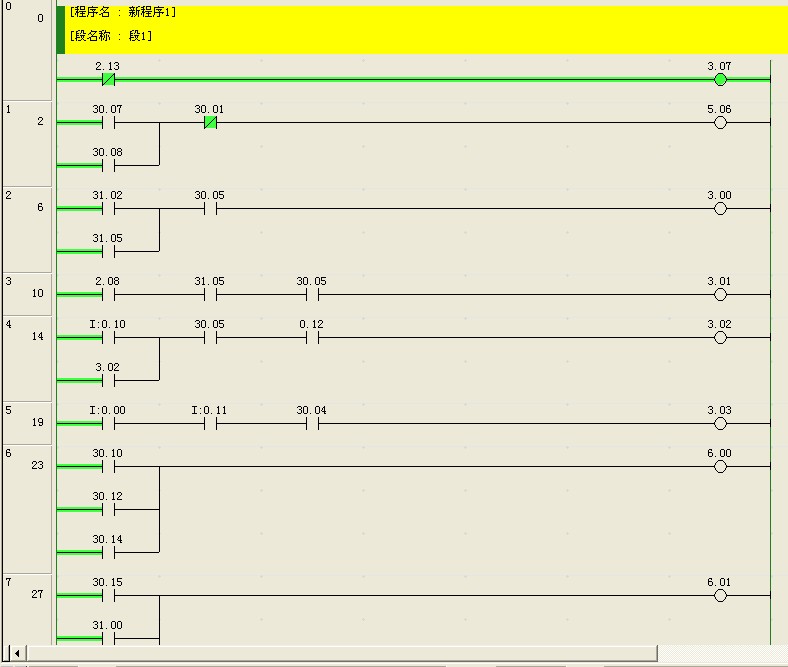

圖片：
輸出線圈從3.00到3.07是代表輸出繼電器還是內部繼電器
還有4.00到4.06代表什么
5.00到5.07
6.00到6.07
7.00到7.06
8.00到8.02
30.00到30.15
31.00到31.15
32.00到32.10
以上全部是輸出線圈是輸出繼電器，請教還是內部繼電器，多謝
musheng
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看musheng的 主題 / 回貼
5樓  發表于: 2011-06-12 12:12
請教OMRON  NT31C-ST141-V2     觸摸屏上傳程序用什么編程線
陳運華
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 142 點
下載積分: 667 分
在線時間: 44(小時)
注冊時間: 2011-05-30
最后登錄: 2018-10-31
查看陳運華的 主題 / 回貼
6樓  發表于: 2011-06-26 14:16
三個輸入模塊指的是0.00－0.15,1.00-1.15,2.00-2.15.六個輸出是3.00-8.15,30通道應該是內部繼電器
