樓主  發表于: 2011-02-04 19:50
圖片：

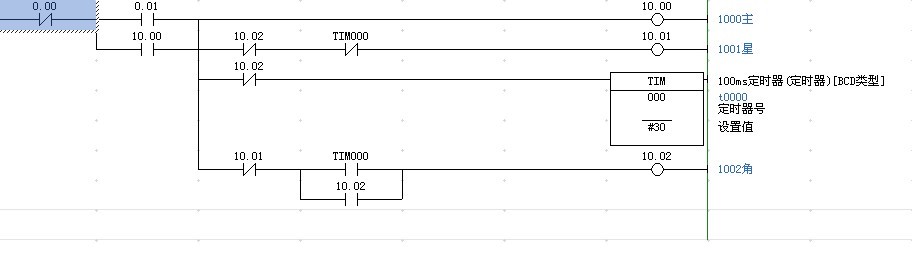

plc編好程序后怎么與按鈕中繼接線啊  cpm2aplc我編的是星角啟動    plc接線端子怎么與按鈕接觸器接線啊qq 1417438425    郵箱 shihan2009@foxmail.com     在這先謝了
云子賢
給自己一些時間，或許可以......
級別: 略有小成
精華主題: 0
發帖數量: 276 個
工控威望: 432 點
下載積分: 1175 分
在線時間: 113(小時)
注冊時間: 2010-06-13
最后登錄: 2016-01-14
查看云子賢的 主題 / 回貼
1樓  發表于: 2011-02-05 00:33
輸入 ：com接DC24v 的一端，0.00停止和0.01啟動并接另一端，按鈕都接常開觸點，然后每個按鈕的另一端對號入座接0.00和0.01，具體就看你定義那一個是啟動或停止了！    輸出 ：要看PLC是繼電器還是晶體管輸出的，一般都是繼電器的，接線還需要用小的繼電器去間接的控制接觸器！
多看手冊少泡妞，哈.....
hlq_0815
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
級別: 論壇版主

精華主題: 2 篇
發帖數量: 1831 個
工控威望: 4479 點
下載積分: 7557 分
在線時間: 1286(小時)
注冊時間: 2008-07-03
最后登錄: 2024-09-21
查看hlq_0815的 主題 / 回貼
2樓  發表于: 2011-02-05 00:44
你可以參考一下
干粉除鐵機電氣原理圖.pdf (68 K) 下载次数:45
人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
xoxoxo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xoxoxo的 主題 / 回貼
3樓  發表于: 2011-02-07 13:07
謝謝1   。2   樓已搞定
