樓主  發表于: 2008-02-25 09:09
按鈕控制正反轉時，有接觸器互鎖，可還是接觸器老出問題（粘牢）；切換時機器振動很大。

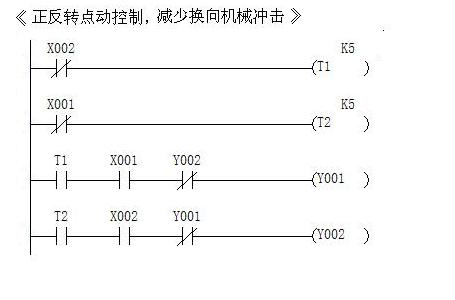

采用以下線路后，效果相當不錯。 接觸器壽命長了，機器振動也小了。推薦�。。。�




本帖最近評分記錄：
  • 下載積分:+2(YMMFA) 支持原創
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9682 個
    工控威望: 8580 點
    下載積分: 16742 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2024-12-31
    查看ymmfa的 主題 / 回貼
    1樓  發表于: 2008-02-25 11:04
    獎2分先.
    特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    再見理想
    雖然時間很遙遠，但從未停止過。
    級別: VIP會員
    精華主題: 1 篇
    發帖數量: 1558 個
    工控威望: 1438 點
    下載積分: 22801 分
    在線時間: 816(小時)
    注冊時間: 2007-12-26
    最后登錄: 2024-05-05
    查看再見理想的 主題 / 回貼
    2樓  發表于: 2008-02-25 16:30
    是不 是少了自保？
    [img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
    zhuxin
    級別: 探索解密
    精華主題: 0
    發帖數量: 48 個
    工控威望: 171 點
    下載積分: 553 分
    在線時間: 24(小時)
    注冊時間: 2008-02-25
    最后登錄: 2013-06-06
    查看zhuxin的 主題 / 回貼
    3樓  發表于: 2008-02-25 17:49

    taipi-k
    級別: 略有小成
    精華主題: 0
    發帖數量: 1015 個
    工控威望: 460 點
    下載積分: 1731 分
    在線時間: 70(小時)
    注冊時間: 2007-09-08
    最后登錄: 2024-01-05
    查看taipi-k的 主題 / 回貼
    4樓  發表于: 2008-02-25 18:58
    粘牢的原因：如果負載是電機的話，啟動電流是正常電流的2～3倍，而且在啟動時有拉弧現象，正反切換時間短，很容易造成粘隹的。
    ┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
    ┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
    ┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
    ┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
    ┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
    再見理想
    雖然時間很遙遠，但從未停止過。
    級別: VIP會員
    精華主題: 1 篇
    發帖數量: 1558 個
    工控威望: 1438 點
    下載積分: 22801 分
    在線時間: 816(小時)
    注冊時間: 2007-12-26
    最后登錄: 2024-05-05
    查看再見理想的 主題 / 回貼
    5樓  發表于: 2008-02-25 19:32
    "啟動電流是正常電流的2～3倍"???
    [img]Http://24x7lending.com/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
    lujun7419
    級別: 略有小成
    精華主題: 0
    發帖數量: 155 個
    工控威望: 274 點
    下載積分: 935 分
    在線時間: 26(小時)
    注冊時間: 2007-12-14
    最后登錄: 2021-01-21
    查看lujun7419的 主題 / 回貼
    6樓  發表于: 2008-02-26 09:22
    起先設計程序的人經驗缺乏呀
    yerong
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1892 個
    工控威望: 2044 點
    下載積分: 11050 分
    在線時間: 809(小時)
    注冊時間: 2007-08-28
    最后登錄: 2024-12-29
    查看yerong的 主題 / 回貼
    7樓  發表于: 2008-02-28 13:16
    這是個例子，為了說明這個問題而已，具體條件各位可以在實際應用中更改；如 T1  T2值可根據實
    際情況改變減小換向時機械沖擊。
    本程序中按鈕是已經互鎖了，同時按下肯定不動作。
    決不是單純延遲繼電器動作。
    只有在快速切換時才起作用。
    此程序據現場操作反映，除非刻意快速操作，實際使用基本沒有動作滯后的感覺。
    lengyuewuy
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看lengyuewuy的 主題 / 回貼
    8樓  發表于: 2008-02-28 15:06
      "啟動電流是正常電流的2～3倍"???
    jiyouwang
    級別: 家園�？�
    精華主題: 0
    發帖數量: 1138 個
    工控威望: 693 點
    下載積分: 1895 分
    在線時間: 626(小時)
    注冊時間: 2007-10-10
    最后登錄: 2024-12-21
    查看jiyouwang的 主題 / 回貼
    9樓  發表于: 2008-02-28 18:53
    看了學習了
    yangfrong
    級別: 略有小成
    精華主題: 0
    發帖數量: 127 個
    工控威望: 248 點
    下載積分: 733 分
    在線時間: 52(小時)
    注冊時間: 2007-10-11
    最后登錄: 2024-12-17
    查看yangfrong的 主題 / 回貼
    10樓  發表于: 2008-02-28 19:18
    精神可嘉,經驗缺乏
