樓主  發表于: 2012-02-06 11:35

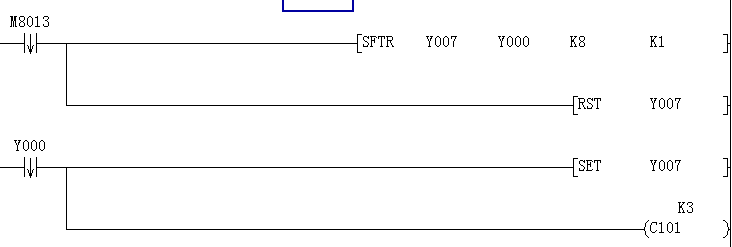

走過路過的各位高手們師傅們，為什么我在順控中應用的是置位、復位指令，還是會有二重線圈的問題呢？如下圖
smgbwgltd
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 364 點
下載積分: 6335 分
在線時間: 394(小時)
注冊時間: 2008-07-04
最后登錄: 2022-10-28
查看smgbwgltd的 主題 / 回貼
1樓  發表于: 2012-02-06 11:52
應該是信號條件問題，條件滿足就輸出，
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的 主題 / 回貼
2樓  發表于: 2012-02-06 14:07
一個程序中輸出線圈最好是只用一次，其他的用輔助線圈轉，比如你右移指令中的Y0到Y(jié)7可以用M0到M7代替。再在輸出線圈前添加條件觸點。
成功的路上需要幫助
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 775 個
工控威望: 1505 點
下載積分: 7427 分
在線時間: 155(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-10
查看崇慶陽光的 主題 / 回貼
3樓  發表于: 2012-02-06 14:59
多多溫習雙線圈的使用條件就好了
不懈努力,一切皆有可能 ...
wananjushi
萬安居士
級別: 網絡英雄
精華主題: 0
發帖數量: 859 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的 主題 / 回貼
4樓  發表于: 2012-02-07 11:49
一個程序中輸出線圈最好是只用一次，其他的用輔助線圈轉變
wananjushi
toutianjian
級別: 網絡英雄
精華主題: 0
發帖數量: 241 個
工控威望: 5067 點
下載積分: 66096 分
在線時間: 364(小時)
注冊時間: 2008-03-20
最后登錄: 2024-11-14
查看toutianjian的 主題 / 回貼
5樓  發表于: 2012-02-08 07:56
你右移位指令中用到Y(jié)7輸出，然後又在置位指令中用到Y(jié)7，肯定就存在Y7輸出混亂（雙線圈問題）
