樓主  發表于: 2012-05-03 21:32
用1個二組常閉常開的復位型開關 4個24V兩組常開常閉的繼電器(實際上他要求用2個繼電器但我覺得沒可能就改為4個繼電器當然如果那位大俠能在4個繼電器以內完成那就更好)  來實現PLC里的ALTP指令的功能；現在3個繼電器實現已經有了 大家挑戰下2個繼電器試試。
[ 此帖被z4131246在2012-05-03 23:07重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(linyi) 感謝分享
    jingaoshu
    級別: 工控俠客
    精華主題: 0
    發帖數量: 71 個
    工控威望: 2587 點
    下載積分: 6466 分
    在線時間: 85(小時)
    注冊時間: 2012-03-28
    最后登錄: 2024-12-05
    查看jingaoshu的 主題 / 回貼
    1樓  發表于: 2012-05-03 21:47
    單按鈕啟停電路
    本帖最近評分記錄：
  • 下載積分:+2(z4131246)
    zhouzhengguo
    級別: 略有小成
    精華主題: 0
    發帖數量: 66 個
    工控威望: 203 點
    下載積分: 753 分
    在線時間: 109(小時)
    注冊時間: 2009-04-15
    最后登錄: 2022-01-05
    查看zhouzhengguo的 主題 / 回貼
    2樓  發表于: 2012-05-03 21:48
    幾年前就做過，沒實用價值，不過對人的智力也是一種挑戰。一個單組復位型的按鈕，4只電磁器來實現交替輸出。
    本帖最近評分記錄：
  • 下載積分:+2(z4131246)
    zhouzhengguo
    級別: 略有小成
    精華主題: 0
    發帖數量: 66 個
    工控威望: 203 點
    下載積分: 753 分
    在線時間: 109(小時)
    注冊時間: 2009-04-15
    最后登錄: 2022-01-05
    查看zhouzhengguo的 主題 / 回貼
    3樓  發表于: 2012-05-03 21:49
    哦，對不起，是繼電器。
    本帖最近評分記錄：
  • 下載積分:+2(z4131246)
    jingaoshu
    級別: 工控俠客
    精華主題: 0
    發帖數量: 71 個
    工控威望: 2587 點
    下載積分: 6466 分
    在線時間: 85(小時)
    注冊時間: 2012-03-28
    最后登錄: 2024-12-05
    查看jingaoshu的 主題 / 回貼
    4樓  發表于: 2012-05-03 21:53

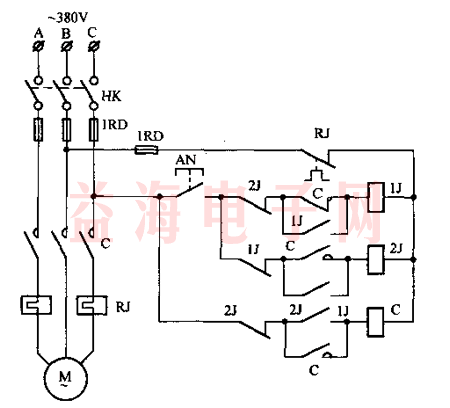

    圖片：
    這個行不行
    本帖最近評分記錄：
  • 下載積分:+5(z4131246)
  • 下載積分:+5(hgq) 感謝分享
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    5樓  發表于: 2012-05-03 22:14
    引用
    引用第4樓jingaoshu于2012-05-03 21:53發表的  :
    這個行不行

    不錯 剛剛沒看到C才是輸出
    [ 此帖被z4131246在2012-05-03 22:38重新編輯 ]
    hulilanyu
    級別: 略有小成
    精華主題: 0
    發帖數量: 197 個
    工控威望: 253 點
    下載積分: 2037 分
    在線時間: 136(小時)
    注冊時間: 2010-08-18
    最后登錄: 2024-08-26
    查看hulilanyu的 主題 / 回貼
    6樓  發表于: 2012-05-03 22:30
    沒錯呀，這個是復位型開關
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    7樓  發表于: 2012-05-03 22:35
    引用
    引用第6樓hulilanyu于2012-05-03 22:30發表的  :
    沒錯呀，這個是復位型開關

    C才是輸出
    cause
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看cause的 主題 / 回貼
    8樓  發表于: 2012-05-03 22:38

    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    9樓  發表于: 2012-05-03 22:38
    有誰能挑戰下2個繼電器試試。
    zhong1946
    都2024了
    級別: VIP會員
    精華主題: 3 篇
    發帖數量: 531 個
    工控威望: 772 點
    下載積分: 13780 分
    在線時間: 344(小時)
    注冊時間: 2006-10-12
    最后登錄: 2024-12-21
    查看zhong1946的 主題 / 回貼
    10樓  發表于: 2012-05-03 22:44

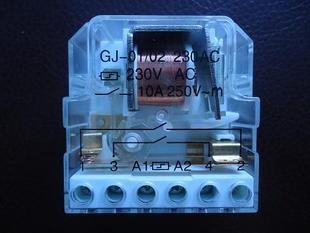

    玩什么呢,沒什么意思,用下面這種,一個繼電器(所謂的步進繼電器)和一個常開按鈕就就搞定
    本帖最近評分記錄：
  • 下載積分:+3(z4131246)
  • 下載積分:+5(hgq) 感謝分享
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 582 個
    工控威望: 2562 點
    下載積分: 23788 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    11樓  發表于: 2012-05-03 22:51
    引用
    引用第10樓zhong1946于2012-05-03 22:44發表的  :
    玩什么呢,沒什么意思,用下面這種,一個繼電器(所謂的步進繼電器)和一個常開按鈕就就搞定
    [attachment=83390]

    確實 但是這題目只是用來鍛煉大家的空間想象力和邏輯思維的；我主張不要讓目前的方便來懶惰了自己的大腦。
