樓主  發表于: 2013-06-03 10:24
PLC 梯形圖在PLC中的執行順序是怎樣的？
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 871 個
工控威望: 1207 點
下載積分: 7642 分
在線時間: 594(小時)
注冊時間: 2012-10-02
最后登錄: 2024-11-10
查看zx1234的 主題 / 回貼
1樓  發表于: 2013-06-03 19:20
我知道一點點，從上到下，從左到右
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
2樓  發表于: 2013-06-03 20:33
梯形圖沒有什么從左到右，從上到下的說法。當驅動條件為真時，就會執行指令。（當然雙線圈等錯誤程序是不行的）
樓主留言：
意思就是在一個掃描周期里面，同時執行的嗎？
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 7953 分
在線時間: 503(小時)
注冊時間: 2008-10-17
最后登錄: 2024-11-07
查看小侯的 主題 / 回貼
3樓  發表于: 2013-06-04 10:04
我記得以前看的資料是說
先外部掃描INPUT
然後在程式中由第一行開始執行
執行到最後
再將執行成果的OUTPUT輸出
周而復始

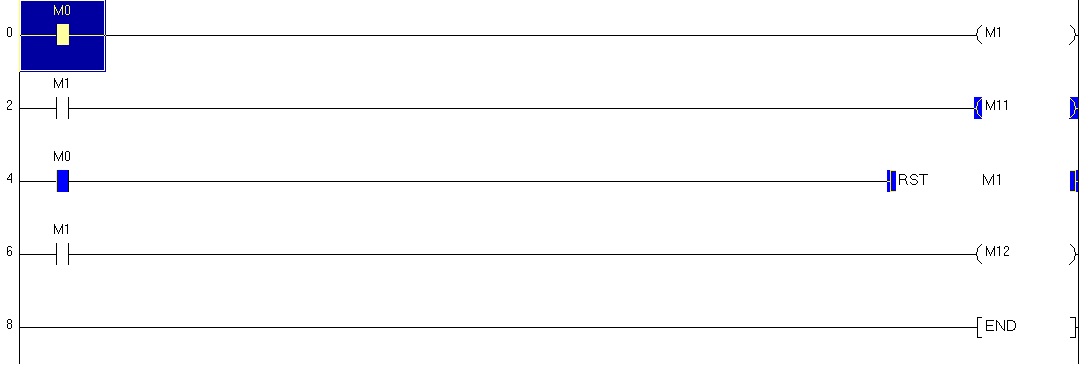

如圖
觸發M0
M11及M12都是M1驅動
但是因為所在程序步序先後而有差別
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
4樓  發表于: 2013-06-04 11:41
你通過PLC軟件模擬是可以看出順序！如果你想看掃描周期的執行順序，那就看看單按鈕啟停分頻電路吧！其實這樣的電路在現場是沒什么實際意義的，而且有的通過繼電器電路（非高速繼電器）是不能實現的！
cwxok
級別: 論壇先鋒
精華主題: 0
發帖數量: 658 個
工控威望: 1239 點
下載積分: 1043 分
在線時間: 1261(小時)
注冊時間: 2007-11-17
最后登錄: 2024-11-07
查看cwxok的 主題 / 回貼
5樓  發表于: 2013-06-04 15:43
這個問題不菜，很多人都沒搞的怎么懂，掃描是從上到下，有的指令寫在前面和后面結果都不一樣，有的輸出是掃描一次END才執行，有的是掃描上馬上執行，具體的指令里有講！
http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
杏林學童
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 194 點
下載積分: 480 分
在線時間: 14(小時)
注冊時間: 2012-11-12
最后登錄: 2015-11-06
查看杏林學童的 主題 / 回貼
6樓  發表于: 2013-07-12 14:34
誰能把這個問題給詳細回答，弄懂這個問題，能明白很多事情。求助各位大俠！
zerone
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 1527 分
在線時間: 3(小時)
注冊時間: 2012-11-29
最后登錄: 2015-08-12
查看zerone的 主題 / 回貼
7樓  發表于: 2013-07-12 15:15
1L正解
liu1980
級別: 家園�？�
精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1013 分
在線時間: 985(小時)
注冊時間: 2010-08-11
最后登錄: 2024-10-21
查看liu1980的 主題 / 回貼
8樓  發表于: 2013-07-18 18:25
自左到右，自上而下執行，,有些指令是比較特殊，不用等掃描周期結束，馬上就執行了，特事特辦啊。
[ 此帖被liu1980在2013-07-18 18:30重新編輯 ]
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
9樓  發表于: 2013-07-18 20:28
引用
引用第3樓王志勇愛媳婦于2013-06-03 20:33發表的  :
梯形圖沒有什么從左到右，從上到下的說法。當驅動條件為真時，就會執行指令。（當然雙線圈等錯誤程序是不行的）

這個可有，只是雙線圈時的輸出結果以最后掃描到的狀態為準，并不是錯誤，當然為了避免發生混亂，最好是避免用雙線圈。。。。
xtihee
級別: 論壇先鋒
精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 664 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2023-12-11
查看xtihee的 主題 / 回貼
10樓  發表于: 2013-07-18 20:59
掃描周期方式就是從上到下從左到右來掃描的刷新的。
史文華
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 283(小時)
注冊時間: 2013-04-17
最后登錄: 2019-07-10
查看史文華的 主題 / 回貼
11樓  發表于: 2013-07-18 21:22
我只知道PLC 按我要求執行其他我不管.
