樓主  發表于: 2012-03-23 21:17
用仿真軟件為什么Y17和Y0不能亮半秒鐘呢
下面是梯形圖
cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
1樓  發表于: 2012-03-23 21:18

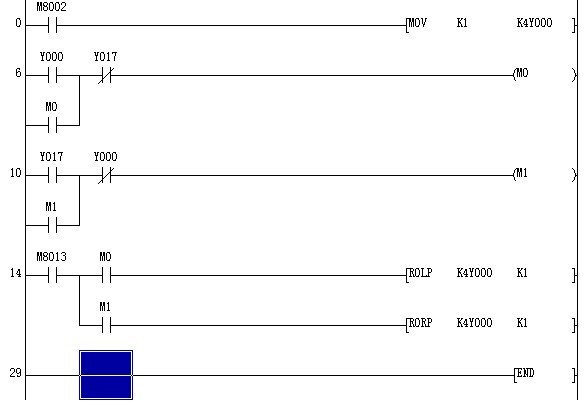

圖片：
這個就是梯形圖
順便問下為什么我發帖子的時候不能插入圖片呢？
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5173 個
工控威望: 7396 點
下載積分: 157929 分
在線時間: 3135(小時)
注冊時間: 2007-11-21
最后登錄: 2024-09-20
查看sjm213的 主題 / 回貼
2樓  發表于: 2012-03-24 09:37
一個掃描周期內足以讓ROLP或RORP指令執行一次，所以馬上將K4Y000向左或向右移動了一位，就看不到兩頭的Y點狀態。
而且Y點應該是亮1S……
cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
3樓  發表于: 2012-03-24 12:22
謝謝哈   Y點是亮1S
ROLP 難道不是M8013的上升沿才執行的嗎
[ 此帖被cqdjw23423在2012-03-24 16:07重新編輯 ]
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
4樓  發表于: 2012-03-24 15:40
把ROLP K4Y0 K1變更成ROL K4Y0 K1試試
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
5樓  發表于: 2012-03-24 15:43
引用
引用第4樓zsh340于2012-03-24 15:40發表的  :
把ROLP K4Y0 K1變更成ROL K4Y0 K1試試

或者M(jìn)8013前面加PLS M10來轉換一下
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
6樓  發表于: 2012-03-24 15:46
例如這樣做。
LD M8013
PLS M10
LD M10
AND M0
ROL K4Y0 K1
LD M10
AND M1
ROR K4Y0 K1
這樣試試看看
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 986 個
工控威望: 1142 點
下載積分: 18338 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-08-24
查看zsh340的 主題 / 回貼
7樓  發表于: 2012-03-24 15:50
圖片：
改成這樣，我剛才仿真過，是可以的。你試試
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
8樓  發表于: 2012-03-24 16:18
試過了  可以  謝謝哈  我那么些怎么不行哈
ROLP  是不是M8013的上升沿才執行的？
alphas
學無止境啊
級別: 網絡英雄
精華主題: 0
發帖數量: 151 個
工控威望: 9273 點
下載積分: 2464 分
在線時間: 172(小時)
注冊時間: 2007-10-29
最后登錄: 2017-05-27
查看alphas的 主題 / 回貼
9樓  發表于: 2012-03-24 16:38
也不是很懂，跟著學習下。
366310825
級別: 略有小成
精華主題: 0
發帖數量: 48 個
工控威望: 366 點
下載積分: 1394 分
在線時間: 36(小時)
注冊時間: 2011-12-31
最后登錄: 2021-08-08
查看366310825的 主題 / 回貼
10樓  發表于: 2012-03-24 22:41
rolp是上升沿觸發的
cqdjw23423
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 121 點
下載積分: 1870 分
在線時間: 8(小時)
注冊時間: 2012-02-25
最后登錄: 2014-11-29
查看cqdjw23423的 主題 / 回貼
11樓  發表于: 2012-03-25 12:04
大哥 能不能幫我看下我寫的梯形圖為什么Y0  Y17不會亮1s中哈
