樓主  發表于: 2012-03-27 15:11
請問各位高手，F(xiàn)X1N-24MR的PLC有沒有脈衝輸出口？
我現在要用FX1N-24MR的PLC來控制東方馬達的步進電機，驅動器的型號是UDX5114N，
控制要求：PLC控制步進馬達轉，請問各位高手怎麼實現？
木獬
花看堪折直須折，莫待無花空折枝。
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 252(小時)
注冊時間: 2010-09-13
最后登錄: 2024-04-28
查看木獬的 主題 / 回貼
1樓  發表于: 2012-03-27 17:24
FX1N-24MR不要用，要選晶體管輸出的，T的
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 914 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
2樓  發表于: 2012-03-27 17:32
MR本身就是繼電器輸出~樓主最好買個MT吧
337340504
歷經生死方能看透紅塵！
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 326 點
下載積分: 3554 分
在線時間: 29(小時)
注冊時間: 2011-11-09
最后登錄: 2013-03-03
查看337340504的 主題 / 回貼
3樓  發表于: 2012-03-27 18:47
Y0與Y1 從板上連企起，可以獲的高速脈沖。  期待你測試出的效果,
努力！
m495603519
forget about me
級別: 略有小成
精華主題: 0
發帖數量: 139 個
工控威望: 275 點
下載積分: 800 分
在線時間: 104(小時)
注冊時間: 2011-02-25
最后登錄: 2024-05-16
查看m495603519的 主題 / 回貼
4樓  發表于: 2012-03-27 19:23
三樓的你好，Y0與Y1怎麼連接，可以說的詳細一些嗎？我這個PLC和步進驅動器是現有的東西，想把它利用起來
383581483zfx
級別: 家園�？�
精華主題: 0
發帖數量: 87 個
工控威望: 657 點
下載積分: 663 分
在線時間: 442(小時)
注冊時間: 2011-07-12
最后登錄: 2024-09-20
查看383581483zfx的 主題 / 回貼
5樓  發表于: 2012-03-28 14:56

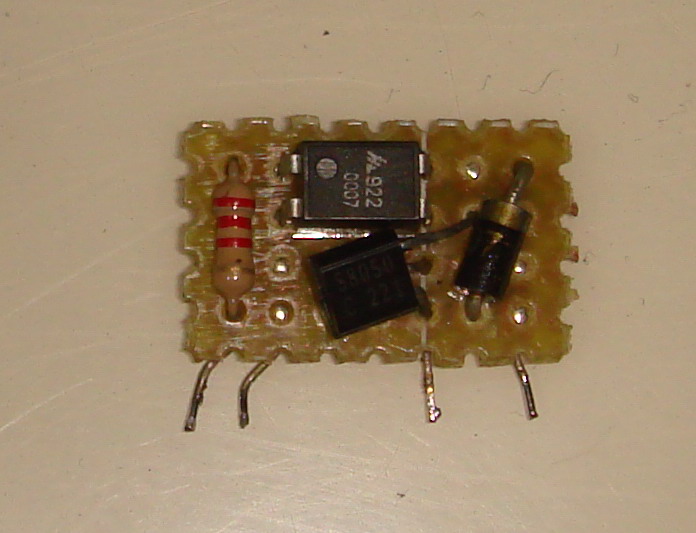

圖片：

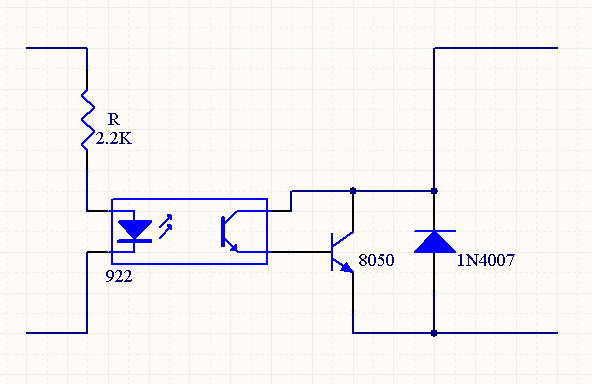

圖片：
我在這論壇上看到的是否對你有用
tuanailing
精細出真功
級別: 工控俠客
精華主題: 0
發帖數量: 584 個
工控威望: 2254 點
下載積分: 1748 分
在線時間: 427(小時)
注冊時間: 2011-03-19
最后登錄: 2024-05-10
查看tuanailing的 主題 / 回貼
6樓  發表于: 2012-03-28 15:32
最好別弄，壞了又要發三菱了，直接換MT的
做工控，做人生
liuleihb
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 216 點
下載積分: 479 分
在線時間: 34(小時)
注冊時間: 2009-08-02
最后登錄: 2024-05-22
查看liuleihb的 主題 / 回貼
7樓  發表于: 2012-03-28 16:33
繼電器輸出單位是不能輸出脈沖
panchaoren
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 279 點
下載積分: 3846 分
在線時間: 178(小時)
注冊時間: 2012-02-10
最后登錄: 2024-07-29
查看panchaoren的 主題 / 回貼
8樓  發表于: 2012-04-06 13:21

大碗泡面
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看大碗泡面的 主題 / 回貼
9樓  發表于: 2012-04-06 23:23
有試過，Mr的不行，換了T的就好了
