12樓  發表于: 2016-09-10 09:55
引用
引用第11樓jeffwang2011于2016-09-10 08:30發表的  :
百分號單獨放在D0后面，不參與運算，將設定值D0*2.55放到D1里面，用D1控制Y0-Y7就可以了。

我也是這樣想的，但是FX3S系列PLC好像很多指令都不支持
443489005
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2024-05-15
查看443489005的 主題 / 回貼
13樓  發表于: 2016-09-10 10:04
不需要在PLC里面運算，在觸摸屏做比例顯示就行了，
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
發表于: 2016-09-10 10:13
引用
引用第13樓443489005于2016-09-10 10:04發表的  :
不需要在PLC里面運算，在觸摸屏做比例顯示就行了，

還有這個功能呀？在哪里設置親？
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
15樓  發表于: 2016-09-10 10:18

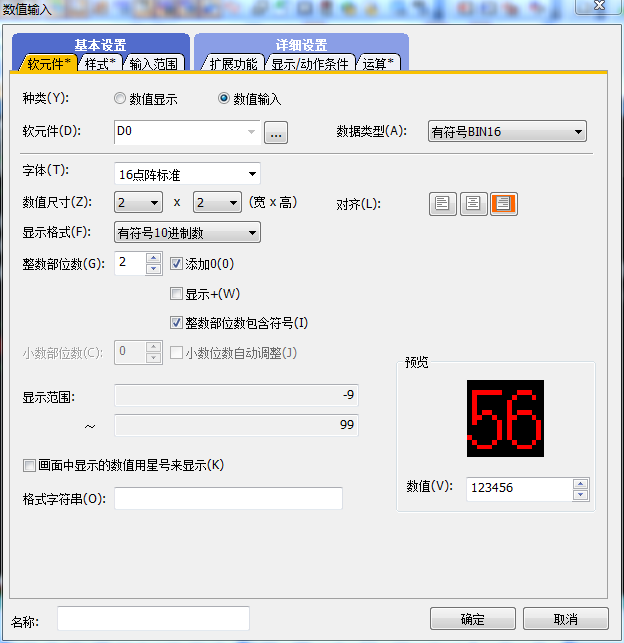

圖片：
13樓 你好！我是用的三菱的屏，在哪里設置呀？謝謝！
443489005
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 182 點
下載積分: 650 分
在線時間: 139(小時)
注冊時間: 2011-12-11
最后登錄: 2024-05-15
查看443489005的 主題 / 回貼
16樓  發表于: 2016-09-10 10:41
三菱的屏沒用過哦，歐姆龍的，維綸的是可以的，但是你先的把D0轉化為浮點數。加我用戶名QQ
laihuaxun200
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 362 點
下載積分: 1168 分
在線時間: 316(小時)
注冊時間: 2013-11-20
最后登錄: 2024-08-19
查看laihuaxun200的 主題 / 回貼
17樓  發表于: 2016-09-10 13:29
不知道你用的屏里面用沒有宏指令，用宏指令可以很輕松的實現
lqc2856
級別: 略有小成
精華主題: 0
發帖數量: 185 個
工控威望: 423 點
下載積分: 3394 分
在線時間: 160(小時)
注冊時間: 2009-12-23
最后登錄: 2023-04-08
查看lqc2856的 主題 / 回貼
18樓  發表于: 2016-09-10 13:54
都是人才，這種思路不容易想到！
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
19樓  發表于: 2016-09-11 10:45

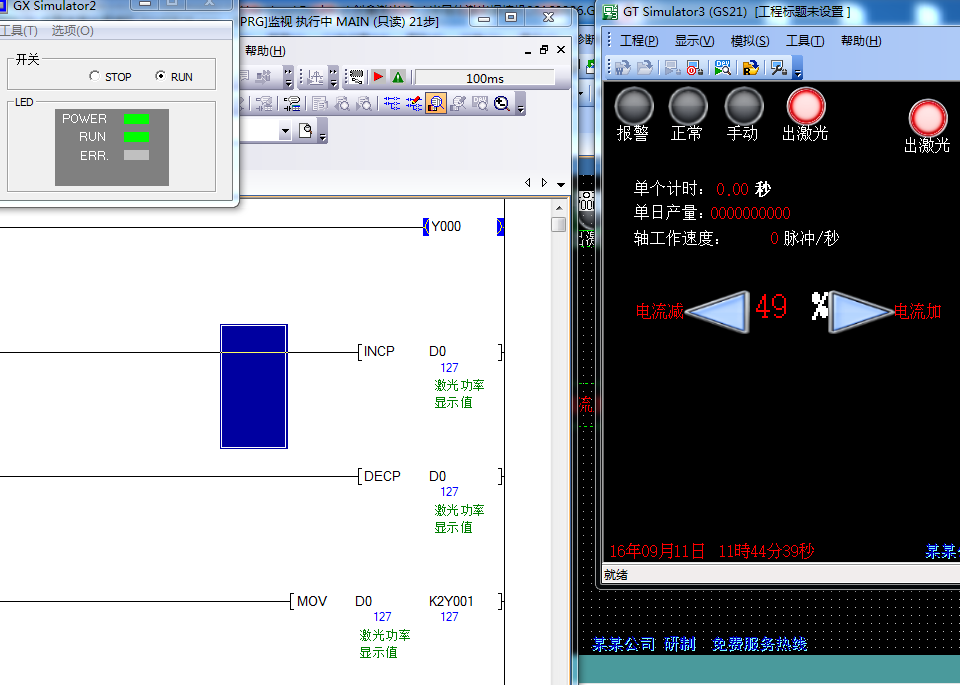

圖片：
已經完美解決了 這個問題
電氣工程師
武漢電氣工程師，請掃描二維碼加QQ：836284784
級別: 論壇先鋒
精華主題: 0
發帖數量: 185 個
工控威望: 1235 點
下載積分: 759 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2022-07-30
查看電氣工程師的 主題 / 回貼
20樓  發表于: 2016-09-11 10:46

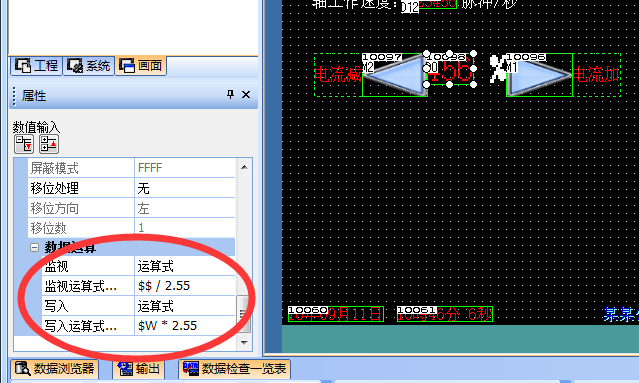

圖片：
解決方法
lu08171537
級別: 家園�？�
精華主題: 0
發帖數量: 91 個
工控威望: 593 點
下載積分: 474 分
在線時間: 115(小時)
注冊時間: 2016-08-10
最后登錄: 2016-12-20
查看lu08171537的 主題 / 回貼
21樓  發表于: 2016-10-23 11:21
都是大神啊
zmy450365
超越夢想
級別: 網絡英雄
精華主題: 0
發帖數量: 787 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的 主題 / 回貼
22樓  發表于: 2016-10-23 11:55
三菱觸摸屏里面有半圓指針等等畫面來顯示電流變化；
