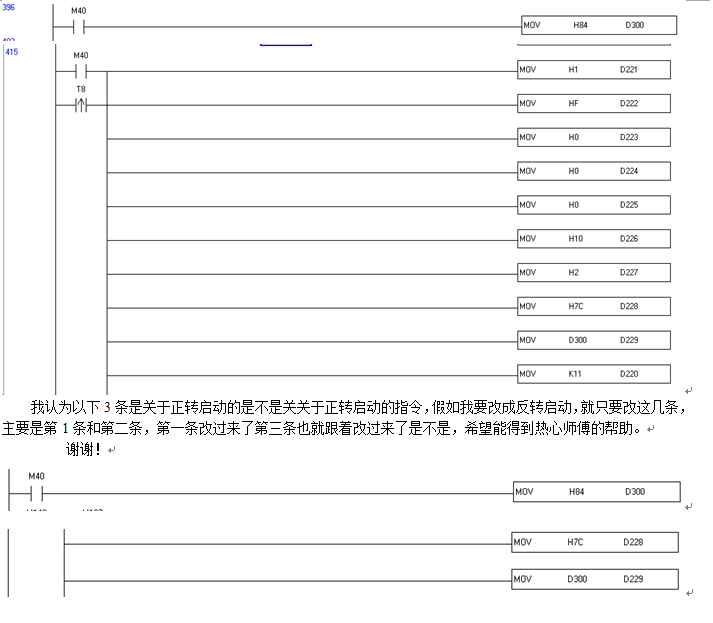

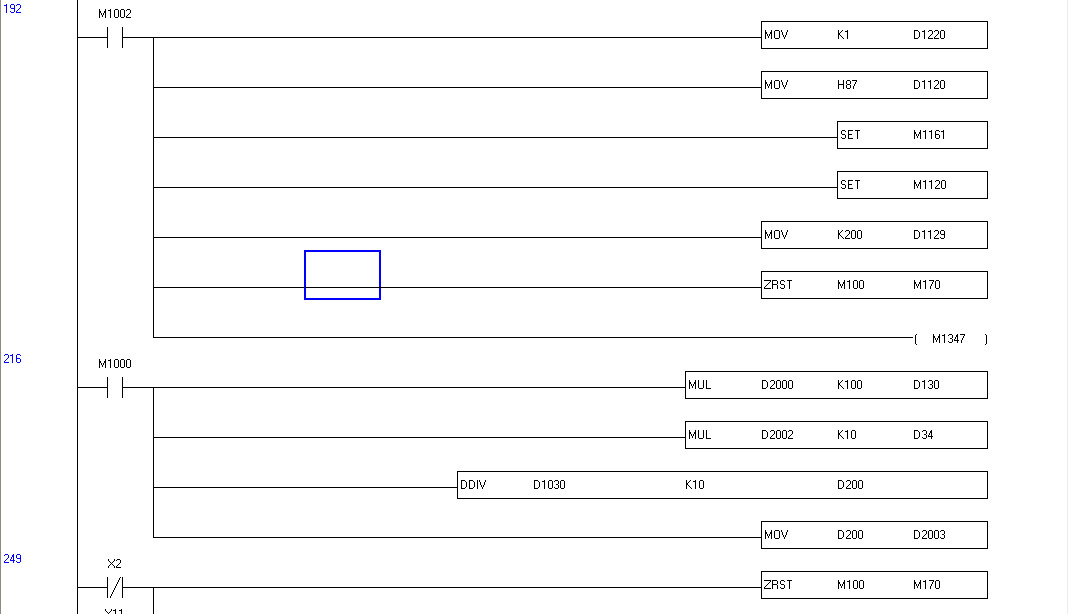

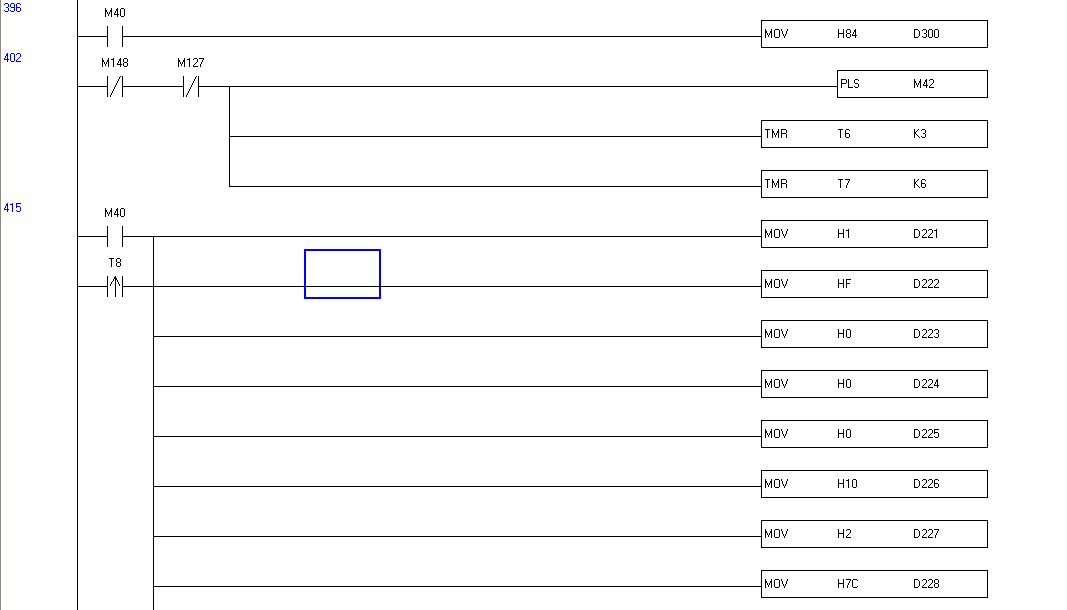

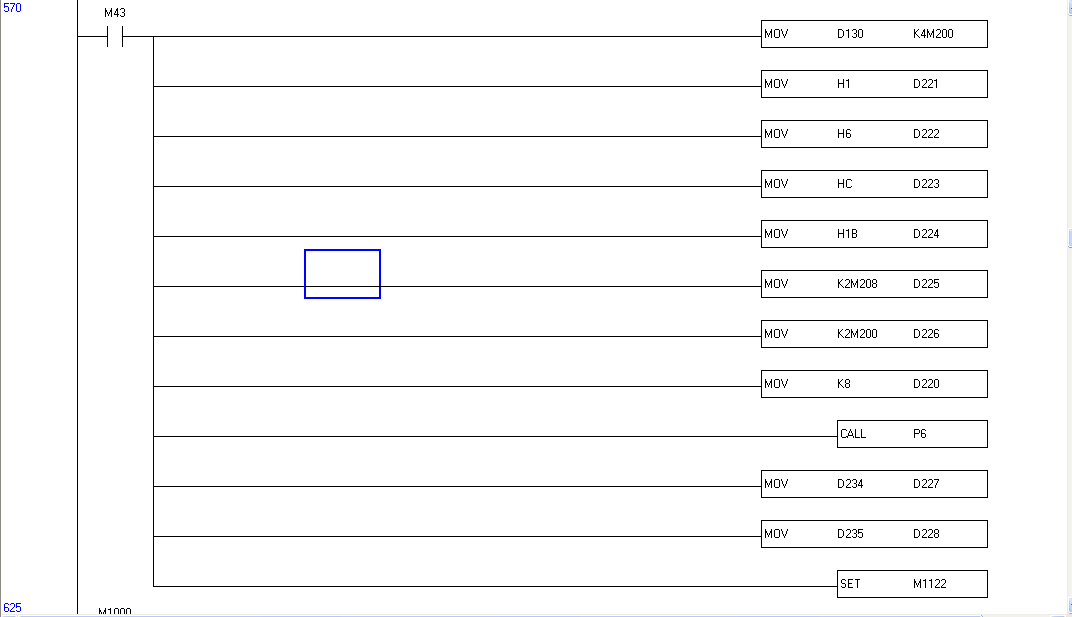

現我廠有一臺手工盆打磨機PLC為臺達DVPES2變頻器為海利普HLP-NV系，現因想改變一點點工藝，原來往下打磨和往上打磨都是正轉，現在要改成磨頭往下打磨時正轉，往上打磨時反轉，程序采用通訊控制方式，可本人只是一個廠電工，生性愚鈍通訊怎么學都學不進去，想請教一下哪些指令（段）與正轉控制有關系，哪些指令（段）為停止控制，如果我要加入反轉功能應怎么改（第1009步S40通時正轉停止反轉開始），到家1140步）Y0結束后M1029通后反轉停止。
        希望有熱心的師傅幫幫忙指點迷津，事成之后個人給微信紅包。謝謝！
         鏍桿砂帶磨圓角.zip (15 K) 下载次数:92

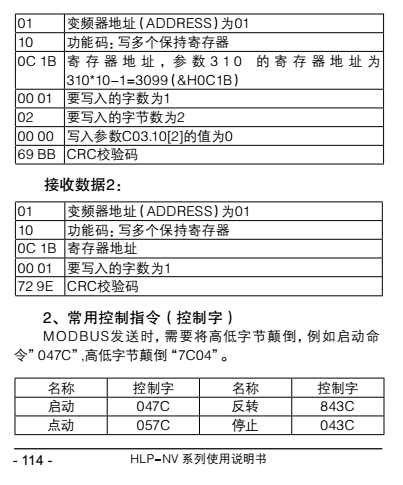

        啟動 047C        反轉 843C       點動  057C        停止 043C

自己頂起，期待熱心師傅幫忙。

這個改起來并非你所想象的那么簡單！你那原機是單向運轉，現在換成雙向運轉。不知道你有沒有考慮變頻器換向停止時間和啟動時間？？這些時間對你打磨有多大影響你知道嗎？不是沒人幫你這個忙，而是此忙說起來簡單做起來務必那么輕松！個人見解！請勿砸磚�。�！

要正 反轉就要加速和減速時間，磨砂是要停的。

謝謝2樓、3樓的回復：
         我們是用砂帶打磨，我可以在磨頭前進 方向打磨完成后，開始往后退方向（往回）打磨時做個延時（0.8秒足夠了），在這個時間段里讓磨輪正轉停止（0.3秒足夠），再啟動反轉（0.3秒足夠），其中讓磨頭稍微抬起，我們廠里有設備頻繁正反轉啟動和停止，頻率每分鐘不少于15次，啟動延時時間和停止延時時間都只設到0.17秒，用了1年多都沒問題，只是現在這臺機用的是通訊控制，我完全不懂，其實為了想學習通訊，其中斷斷續續學了1年多，可惜本人文化水平低，年紀又偏大，怎么都學不進去，看來要被淘汰出局了，哎！讓你們見笑了。

實踐出真知。

引用

引用第5樓grsgtd于2016-10-16 19:29發表的  :
正轉 7B84      反轉 843C

謝謝您的回復！主要是不知道控制正反轉的是哪一步的哪條指令，所以不知改改哪一行的哪條指令，然后轉成變頻器能夠識別的指令啊。



引用

引用第5樓grsgtd于2016-10-16 19:29發表的  :
正轉 7B84      反轉 843C

grsgtd師傅你好！
        我現在已經沒辦法了，怎么改這幾條指令的內容，希望得到你的幫助指點迷津，也希望得到其它熱心老師及師傅的幫助。

                        謝謝！

發個程序?qū)嵗�給你，希望能幫到你。


臺達ES2與海利普-NV系列MODBUS通訊（案例）.rar (10 K) 下载次数:137

引用

引用第9樓grsgtd于2016-10-17 21:04發表的  :
發個程序?qū)嵗�給你，希望能幫到你。


[attachment=154695]

謝謝師傅！
       有時間參照你的例子試一下，我只是擔心原程序的控制正轉的是用兩個寄存器，D228寫入H7C、D229寫入H84，現你的案例要在D229一個寄存器寫入H847C不知行不行，因?yàn)槲也欢�通訊又不想改過多的東西所以就有這些疑問請諒解，現請問師傅：在D229一個寄存器寫入H847C就能用了嗎？希望能得到師傅的解答，論壇因有您這樣的熱心人而更加精彩！
       謝謝！

        在D229一個寄存器寫入H847C就能用了嗎？      不能用
我看了下你載圖發上來的程序，你現在用的是 自由口通訊 FC協議，我發給你的實例是 MOdbus RTU通訊協議。格式不一樣通信收發的資料數據也不一樣。    你要用你程序現在的 FC通訊協議格式改下資料數據就可以了。
