樓主  發表于: 2017-03-09 11:40
客戶的機器有一臺伺服報警AL20.1 ，查詢是編碼器故障，更換了編碼器的線還是報警，新機器，去年12月份出廠的。

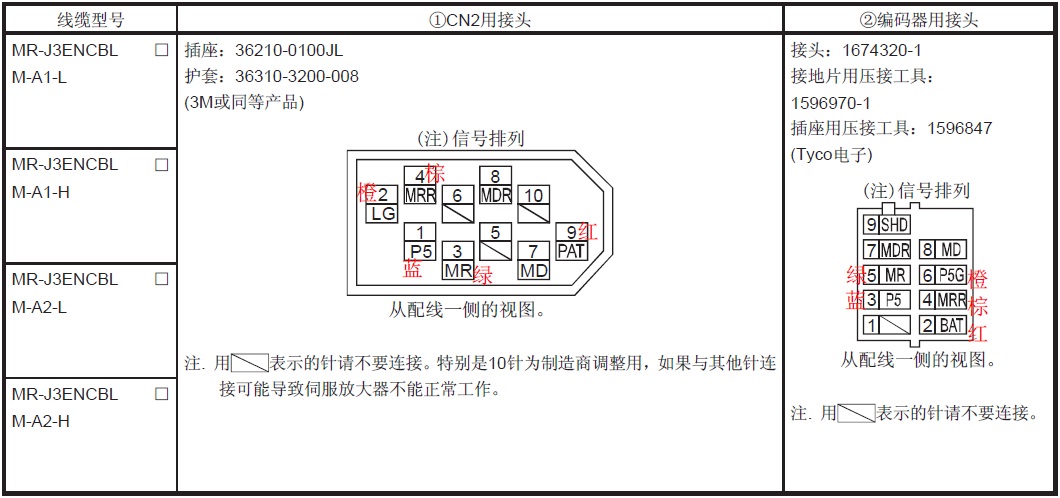

有點搞不懂了，查詢編碼器線材的端子定義，居然只有符號，如P5，LG,MR,MRR,PAT還是BAT的，有沒有哪個兄弟知道說一下。

感謝感謝。
liyian455
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 143 點
下載積分: 2314 分
在線時間: 45(小時)
注冊時間: 2011-04-24
最后登錄: 2024-06-15
查看liyian455的 主題 / 回貼
1樓  發表于: 2017-03-09 11:54
查沒查馬達端的編碼部分？
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
2樓  發表于: 2017-03-09 12:29
引用
引用第1樓liyian455于2017-03-09 11:54發表的  :
查沒查馬達端的編碼部分？



HG-KN的也是這種代碼，沒有CN1伺服IO的那種詳細說明。
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
3樓  發表于: 2017-03-09 14:16
看來這個東西果然是不外傳的。。。
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
4樓  發表于: 2017-03-09 17:26
只找到了這么多，BAT還是不知道。

Serial communication
Signal name Symbol Connector pin Function/Application
MR,MRR,7,17,Communication signal with servo motor
P5 18,19,20,For supplying 5VDC power to servo motor
LG 1,2,11,12,Common terminal for P5
SD Plate Connect external conductor of shielded cable.
yxn1988168
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 110 點
下載積分: 1122 分
在線時間: 82(小時)
注冊時間: 2016-05-21
最后登錄: 2018-04-15
查看yxn1988168的 主題 / 回貼
5樓  發表于: 2017-03-09 21:03
BAT是 電池接頭
本帖最近評分記錄：
  • 下載積分:+5(jeffwang2011) 熱心助人！
    jeffwang2011
    千里獨行客
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1068 個
    工控威望: 6061 點
    下載積分: 2034 分
    在線時間: 988(小時)
    注冊時間: 2015-02-28
    最后登錄: 2021-11-02
    查看jeffwang2011的 主題 / 回貼
    6樓  發表于: 2017-03-10 08:04
    非常感謝樓上，只知道用編碼器，居然都不知道它內部構造，慚愧慚愧。。。
