樓主  發表于: 2017-04-21 10:48

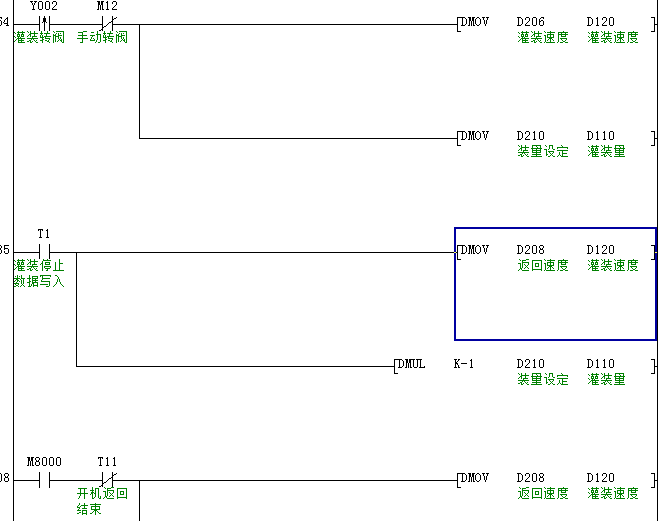

圖片:
圖片:
我是個初學者,現在要用三菱PLC寫一個程序來控制伺服電機正反轉,用的私服驅動器是東元的。Y0接5號腳,Y1接7號腳,4號和5號接PLC的+24V。
現在程序?qū)懗鰜碇荒芟蛞粋方向轉。誰能給我簡單的寫一些步驟,稍微解釋下含義嗎?順便問一下DDRVI D110 D120 Y0 Y1   這一步分別是什么讀取D110 D120中的數據的。
本帖最近評分記錄:
  • 下載積分:+1(刀鋒1955) 熱心助人!
    菜鳥學習者@
    級別: 探索解密
    精華主題: 0
    發帖數量: 20 個
    工控威望: 114 點
    下載積分: 637 分
    在線時間: 17(小時)
    注冊時間: 2016-05-21
    最后登錄: 2022-03-10
    查看菜鳥學習者@的 主題 / 回貼
    1樓  發表于: 2017-04-21 15:08
    DDRVI時32位的灌量讀取D111D110,速度讀取D121D120,這些編程手冊了有,還有負值可以直接寫入,不需要用乘法,還有一點,你用上升沿時DMOV改為DMOVP為好,能上傳一下東元伺服驅動器的說明么
    周家大少
    辛辛苦苦也不過是為了養家糊口!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1160 個
    工控威望: 3078 點
    下載積分: 1963 分
    在線時間: 151(小時)
    注冊時間: 2015-09-10
    最后登錄: 2024-10-28
    查看周家大少的 主題 / 回貼
    2樓  發表于: 2017-04-21 21:10
    正反轉是很簡單的程序,就看y1是不是接通就可以了
    QQ:611369538
    微信:ZMF2KXL
    lylisrd
    級別: 探索解密
    精華主題: 0
    發帖數量: 35 個
    工控威望: 134 點
    下載積分: 1038 分
    在線時間: 25(小時)
    注冊時間: 2017-03-24
    最后登錄: 2019-01-07
    查看lylisrd的 主題 / 回貼
    3樓  發表于: 2017-04-21 22:16
    個人(新手)覺得,要是要求伺服正反轉的話,PLC程序也是需要注意,但是伺服上面的設置也是很重要的。伺服需要設置好配PLC程序的模式。
    angelagent
    級別: 略有小成
    精華主題: 0
    發帖數量: 150 個
    工控威望: 271 點
    下載積分: 426 分
    在線時間: 66(小時)
    注冊時間: 2008-07-03
    最后登錄: 2024-08-28
    查看angelagent的 主題 / 回貼
    4樓  發表于: 2017-04-22 12:25
    一般正反轉的動作要用絕對位置指令去寫的,如: 往返總共就這幾個位置,則用絕對位置指令。
    相對位置指令主要用于同一個方向運行,如 伺服送料等
    根據你的工藝,可以多打電話問問三菱或代理商,希望對你的工作有幫助。
    dd11027026
    級別: 探索解密
    精華主題: 0
    發帖數量: 29 個
    工控威望: 127 點
    下載積分: 752 分
    在線時間: 11(小時)
    注冊時間: 2016-11-17
    最后登錄: 2022-11-17
    查看dd11027026的 主題 / 回貼
    5樓  發表于: 2021-05-05 13:21
    引用
    引用第4樓angelagent于2017-04-22 12:25發表的  :
    一般正反轉的動作要用絕對位置指令去寫的,如: 往返總共就這幾個位置,則用絕對位置指令。
    相對位置指令主要用于同一個方向運行,如 伺服送料等
    根據你的工藝,可以多打電話問問三菱或代理商,希望對你的工作有幫助。



    現在看看真的就很簡單了。。當年無知的我
