按一次按鈕X0,指示燈Y0亮，再按Y0滅，再按Y0亮，再按Y0滅，如此循環動作。程序如下圖，第二次按X0為什么Y0會亮，M1常閉也斷開了呀
濱州瘋?cè)?
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 250 點
下載積分: 1204 分
在線時間: 129(小時)
注冊時間: 2017-05-20
最后登錄: 2025-01-03
查看濱州瘋?cè)说?主題 / 回貼
1樓  發表于: 2018-12-31 13:56
程序太復雜，看不不懂，來個簡單的。
changzyu9638
級別: 論壇先鋒
精華主題: 0
發帖數量: 139 個
工控威望: 1030 點
下載積分: 1165 分
在線時間: 170(小時)
注冊時間: 2018-09-19
最后登錄: 2020-08-07
查看changzyu9638的 主題 / 回貼
2樓  發表于: 2018-12-31 14:01
這是單鍵ON/OFF切換
小小蝸牛
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 1230 個
工控威望: 10702 點
下載積分: 42132 分
在線時間: 1798(小時)
注冊時間: 2014-07-12
最后登錄: 2025-01-03
查看小小蝸牛的 主題 / 回貼
3樓  發表于: 2018-12-31 14:19
PLS是上升沿的微分輸出，PLC掃描工作的每個周期是從上至下從左到右來掃描的。
仍在奮斗
玩自己想玩的，干自己想干的
級別: 略有小成
精華主題: 0
發帖數量: 36 個
工控威望: 298 點
下載積分: 737 分
在線時間: 49(小時)
注冊時間: 2018-11-01
最后登錄: 2024-05-31
查看仍在奮斗的 主題 / 回貼
4樓  發表于: 2018-12-31 15:16
你這個程序在FX3U上測試了下，無任何問題，注意按鈕是自復位型的按鈕。 還有更簡介的就是1樓所貼的圖。你的疑問可能出現在硬件上。
明維修
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 256 點
下載積分: 960 分
在線時間: 174(小時)
注冊時間: 2010-11-01
最后登錄: 2025-01-03
查看明維修的 主題 / 回貼
5樓  發表于: 2018-12-31 15:53
PLC工作順序: 掃描一次輸入端--------運算一次程序---------刷新一次輸出端,然后再掃描一次輸入端--------運算一次程序---------刷新一次輸出端.一直進行下去.
再看梯形圖就能明白了
嘿嘿你最黑
走好自己腳下的路
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 186 點
下載積分: 3183 分
在線時間: 16(小時)
注冊時間: 2018-12-28
最后登錄: 2024-10-12
查看嘿嘿你最黑的 主題 / 回貼
6樓  發表于: 2018-12-31 16:16
奏者之曲
級別: 略有小成
精華主題: 0
發帖數量: 13 個
工控威望: 244 點
下載積分: 2373 分
在線時間: 39(小時)
注冊時間: 2018-11-04
最后登錄: 2020-08-29
查看奏者之曲的 主題 / 回貼
7樓  發表于: 2018-12-31 19:35
最前面的那一步
ld    x0
pls  m1
可以省略掉的。
改成
ldp x0
ani y0
ld   y0
ani x0
orb
out y0。
改掉多余的步驟可以提高plc的掃描時間和運行反應。
迪迦奧特曼
寧靜是奢侈的奢求。
級別: 論壇先鋒
精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 119(小時)
注冊時間: 2018-03-30
最后登錄: 2024-08-30
查看迪迦奧特曼的 主題 / 回貼
8樓  發表于: 2019-01-02 09:00
PLS是上升沿脈沖，指開關信號由由0變成1（即從斷開到閉合的一瞬間）時產生的一個脈沖，一般為觸發某個置為或復位 ，只作用1個掃描周期，下個周期就OFF了
寧靜是奢侈的奢求。
totti10
虛心求學，學以致用。
級別: 略有小成
精華主題: 0
發帖數量: 35 個
工控威望: 439 點
下載積分: 1066 分
在線時間: 55(小時)
注冊時間: 2018-12-10
最后登錄: 2019-07-31
查看totti10的 主題 / 回貼
9樓  發表于: 2019-01-02 09:52
看不懂，哈哈
yrm258
人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。
級別: 論壇先鋒
精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1125 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2024-10-07
查看yrm258的 主題 / 回貼
10樓  發表于: 2019-01-02 10:43
     用一樓的交替輸出指令就能解決這個問題。也用不著非要問根，這些工控產品都在升級，為的就是簡化一些復雜的工控要求。
人生沒有如果只有后果
皇甫耍帥
我喜歡聽雨的聲音 但我不喜歡下雨天
級別: 略有小成
精華主題: 0
發帖數量: 58 個
工控威望: 264 點
下載積分: 4978 分
在線時間: 90(小時)
注冊時間: 2018-12-18
最后登錄: 2023-04-23
查看皇甫耍帥的 主題 / 回貼
11樓  發表于: 2019-01-03 09:40

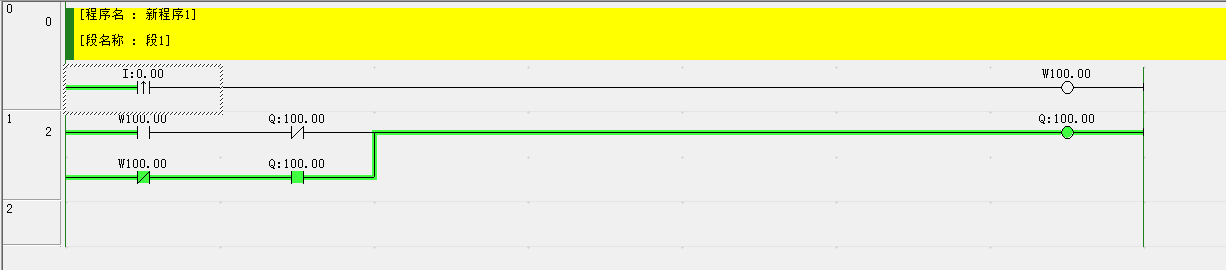

圖片：

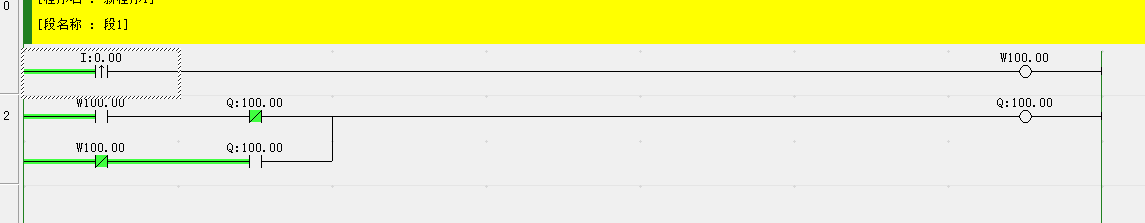

圖片：
這個可能會清楚點
